本發明涉及照明燈具技術領域，尤其是一種平板筒燈。

背景技術：

筒燈是一種可以直接裝上白熾燈或節能燈的燈具，它可以直接嵌入到天花板內，其光線為向下直射式，它的最大特點就是能保持建筑裝飾的整體統一與完美，不會因為燈具的設置而破壞吊頂藝術的完美統一，筒燈可以用不同的反射器、鏡片、百葉窗、燈泡，來取得不同的光線效果，且筒燈不占據空間，可增加空間的柔和氣氛，然而現有的筒燈基本都為卡簧式結構，使得筒燈整體占地面積，只能采用嵌入式隱藏安裝，這就使得其安裝效果單一，靈活性較低，并且現有的筒燈結構復雜，裝配繁瑣，生產效率也相對較低。

技術實現要素：

本發明的目的在于提供一種平板筒燈，具備裝配工藝簡單，生產效率高，成本輕薄的特點，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種平板筒燈，包括擴散面板，所述擴散面板的上表面設置有引導槽，引導槽在擴散面板的上端面對稱設置，所述引導槽的側面設置有安裝卡扣，安裝卡扣在擴散面板的上表面等距間隔設置，所述擴散面板的上端安裝有后蓋板，后蓋板的內圈間隔設置有安裝搭扣，所述安裝搭扣之間設置有安裝定位栓，安裝定位栓與后蓋板的內壁固定連接，所述后蓋板的中心處設置有電源腔，電源腔的外圈還設置有出線孔，出線孔的側面設置有壓線固定位，壓線固定位對稱設置在出線孔的兩側，所述后蓋板的外表面還設置有彈簧支架，彈簧支架在后蓋板的外表面對立設置，所述后蓋板與擴散面板之間設置有反射器，反射器的內圈開設有進線孔，反射器與進線孔一體結構，所述反射器的外圈設置有燈珠條，燈珠條與反射器固定粘合。

作為本發明進一步的方案：所述反射器采用鋁旋壓加工成形，其外表面呈拋物線形。

作為本發明進一步的方案：所述擴散面板采用ps注塑一體成型，后蓋板采用abs注塑一體成型。

作為本發明進一步的方案：所述安裝搭扣與安裝卡扣形狀互補，且安裝搭扣與安裝卡扣無縫卡合，后蓋板與擴散面板采用搭扣式扣合。

與現有技術相比，本發明有益效果：

本平板筒燈，擴散面板采用ps注塑一體成型，省略了傳統筒燈的邊框，避免金屬邊框的金屬處理老化造成的各種不良現象發生，外觀更加美觀，整體感強，絕緣性能優異，反射器采用鋁旋壓加工成形，其外表面呈拋物線形，反射器將側面進光反射到擴散面板上，達到光強均勻分布的效果，反射器的外圈設置有燈珠條，燈珠條與反射器固定粘合，鋁材本身具有良好的導熱性，且本身面積較大，能夠保證燈珠條的溫度平衡，有效提高燈珠壽命，整燈裝配采用搭扣式扣合，裝配工藝簡單，生產效率高，結構更緊湊合理，反射器均勻反射光線，使得光效更加均勻，整體裝置占地面積小，設計輕薄，成本相對較低，兼顧明裝與暗裝兩種裝修風格，結構更加靈活。

附圖說明

圖1為本發明的剖面圖；

圖2為本發明的后蓋板結構圖；

圖3為本發明的擴散面板結構圖；

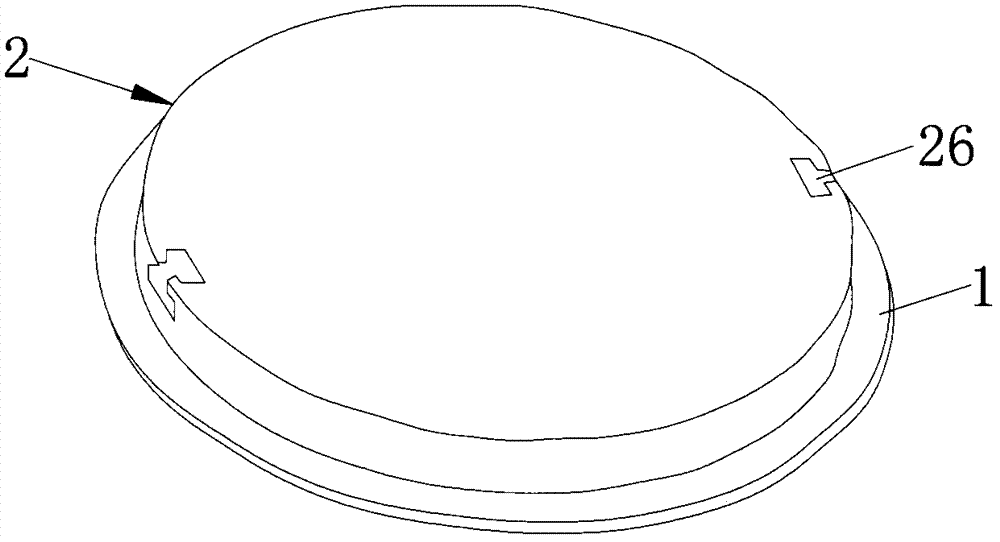

圖4為本發明的整體裝配圖；

圖5為本發明的反射器圖。

圖中：1-擴散面板；11-引導槽；12-安裝卡扣；2-后蓋板；21-安裝搭扣；22-安裝定位栓；23-電源腔；24-出線孔；25-壓線固定位；26-彈簧支架；3-反射器；31-進線孔；4-燈珠條。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明實施例中，一種平板筒燈，包括擴散面板1，擴散面板1采用ps注塑一體成型，省略了傳統筒燈的邊框，避免金屬邊框老化造成的各種不良現象發生，外觀更加美觀，擴散面板1的上表面設置有引導槽11，安裝定位栓22與引導槽11相互卡合，引導槽11在擴散面板1的上端面對稱設置，引導槽11的側面設置有安裝卡扣12，安裝卡扣12與安裝搭扣21相互卡合，安裝卡扣12在擴散面板1的上表面等距間隔設置，擴散面板1的上端安裝有后蓋板2，后蓋板2采用abs注塑一體成型，整體感強，絕緣性能優異，后蓋板2的內圈間隔設置有安裝搭扣21，安裝搭扣21之間設置有安裝定位栓22，安裝定位栓22與后蓋板2的內壁固定連接，后蓋板2的中心處設置有電源腔23，電源腔23可以用于放置電源，電源腔23的外圈還設置有出線孔24，出線孔24的側面設置有壓線固定位25，壓線固定位25固定電源線，壓線固定位25對稱設置在出線孔24的兩側，后蓋板2的外表面還設置有彈簧支架26，彈簧支架26在后蓋板2的外表面對立設置，后蓋板2與擴散面板1之間設置有反射器3，反射器3的內圈開設有進線孔31，反射器3與進線孔31一體結構，反射器3采用鋁旋壓加工成形，其外表面呈拋物線形，通過組合拋物線對光的反射作用原理，將側面進光反射到擴散面板1上，達到光強均勻分布的效果，反射器3的外圈設置有燈珠條4，燈珠條4與反射器3固定粘合，鋁材本身具有良好的導熱性，且本身面積較大，能夠保證燈珠條4的溫度平衡，有效提高燈珠壽命，安裝搭扣21與安裝卡扣12形狀互補，且安裝搭扣21與安裝卡扣12無縫卡合，后蓋板2與擴散面板1采用搭扣式扣合，整燈裝配采用搭扣式扣合，裝配工藝簡單，生產效率高，結構更緊湊合理，反射器3均勻反射光線，使得光效更加均勻，整體裝置占地面積小，設計輕薄，成本相對較低，兼顧明裝與暗裝兩種裝修風格，結構更加靈活。

綜上所述：本平板筒燈，擴散面板1采用ps注塑一體成型，外觀更加美觀，整體感強，絕緣性能優異，反射器3采用鋁旋壓加工成形，其外表面呈拋物線形，通過組合拋物線對光的反射作用原理，將側面進光反射到擴散面板1上，達到光強均勻分布的效果，反射器3的外圈設置有燈珠條4，燈珠條4與反射器3固定粘合，鋁材本身具有良好的導熱性，且本身面積較大，能夠保證燈珠條4的溫度平衡，有效提高燈珠壽命，整燈裝配采用搭扣式扣合，裝配工藝簡單，生產效率高，結構更緊湊合理，反射器3均勻反射光線，使得光效更加均勻，整體裝置占地面積小，設計輕薄，成本相對較低，兼顧明裝與暗裝兩種裝修風格，結構更加靈活。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種平板筒燈，擴散面板的上表面設置有引導槽，引導槽的側面設置有安裝卡扣，擴散面板的上端安裝有后蓋板，后蓋板的內圈間隔設置有安裝搭扣，后蓋板的中心處設置有電源腔，電源腔的外圈還設置有出線孔，后蓋板與擴散面板之間設置有反射器，反射器的外圈粘合有燈珠條；本平板筒燈，擴散面板采用PS注塑一體成型，外觀更加美觀，整體感強，絕緣性能優異，反射器具有良好的導熱性，能夠保證燈珠條的溫度平衡，有效提高燈珠壽命，整燈裝配采用搭扣式扣合，裝配工藝簡單，生產效率高，整體裝置占地面積小，設計輕薄，成本相對較低，兼顧明裝與暗裝兩種裝修風格，結構更加靈活。

技術研發人員：何繼銀
受保護的技術使用者：常州拓浦照明科技有限公司
技術研發日：2017.05.22
技術公布日：2017.07.25
