本實用新型涉及LED投光燈技術領域，尤其涉及一種可調節高度的 LED投光燈及其支架組件。

背景技術：

LED投光燈通常包括燈組件和支架組件，燈組件可安裝于該支架組件，且固定安裝后，燈組件可在垂直平面內調節仰角，并在水平面內調整角度，以便控制該燈組件的照射方向。但是，現有技術中的LED投光燈，其支架組件的安裝高度往往是固定、不可調節的，這就導致LED投光燈的使用范圍受到了極大的限制。

因此，如何提供一種可調節高度的LED投光燈及其支架組件，仍是本領域的技術人員亟待解決的技術問題。

技術實現要素：

本實用新型的目的是提供一種可調節高度的LED投光燈及其支架組件。

為解決上述技術問題，本實用新型提供一種LED投光燈的支架組件，用于安裝所述LED投光燈的燈組件，包括第一限位板和第二限位板，所述第一限位板設有沿其軸向延伸的限位孔，所述限位孔包括若干相間設置的大尺寸部和小尺寸部；所述第二限位板設有限位柱，所述限位柱能夠插接于所述大尺寸部、并抵靠于所述小尺寸部，以將所述第二限位板固定于所述第一限位板。

本實用新型所提供LED投光燈的支架組件，其第一限位板的限位孔包括若干相間設置的大尺寸部和小尺寸部，在對兩限位板進行組合安裝時，通過調整第二限位板的限位柱插入第一限位板的限位孔軸向不同位置的大尺寸部，即可改變二者所形成的支架組件的高度，進而方便地調整該LED 投光燈的高度。

可選地，所述第一限位板和所述第二限位板的數量均為多個，且相鄰的兩所述第一限位板通過所述第二限位板相連。

可選地，所述第二限位板的兩壁面均設有所述限位柱，兩所述第一限位板分別設于所述第二限位板的兩壁面。

可選地，設于所述第二限位板的兩壁面的限位柱分別位于所述第二限位板的軸向不同位置。

可選地，設于所述第二限位板的兩壁面的限位柱分別位于所述第二限位板的軸向兩端。

可選地，所述第一限位板還設有沿軸向延伸的兩限位擋板，兩所述限位擋板位于所述第一限位板的同一壁面，并與該壁面形成限位槽，所述第二限位板能夠插接于所述限位槽。

可選地，所述限位擋板的厚度小于所述第二限位板厚度的一半。

可選地，所述限位孔的數量為多個，多個所述限位孔沿所述第一限位板的軸向間隔設置。

可選地，還包括U形底架，所述U形底架的兩側板均為所述第一限位板或第二限位板，所述U形底架的底板設有若干安裝孔。

本實用新型還提供一種LED投光燈，包括燈組件和支架組件，所述燈組件安裝于所述支架組件，所述支架組件上述的LED投光燈的支架組件。

由于上述的LED投光燈的支架組件已具備如上的技術效果，那么，具有該支架組件的LED投光燈亦當具備與之相類似的技術效果，故而在此不做贅述。

附圖說明

圖1為本實用新型所提供LED投光燈的支架組件的一種具體實施方式的結構示意圖；

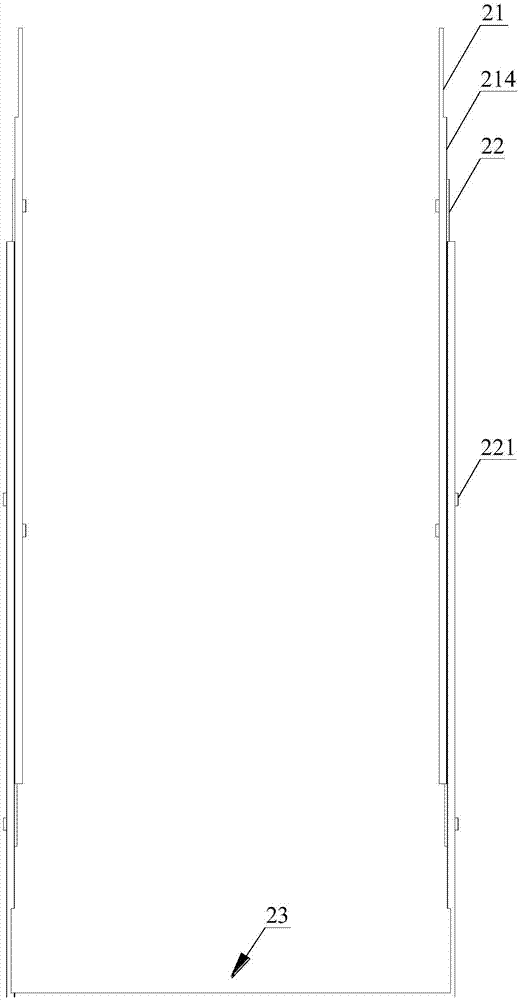

圖2為圖1的正視圖；

圖3為本實用新型所提供LED投光燈的支架組件的爆炸圖；

圖4為圖3中第一限位板的結構示意圖；

圖5為圖4的正視圖；

圖6為本實用新型所提供LED投光燈的一種具體實施方式的結構示意圖。

圖1-6中的附圖標記說明如下：

1燈組件、2支架組件、21第一限位板、211限位孔、212大尺寸部、 213小尺寸部、214限位擋板、22第二限位板、221限位柱、23U形底架、安裝孔231。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖和具體實施例對本實用新型作進一步的詳細說明。

本文中所述“若干”是指數量不確定的多個，通常為兩個以上；且當采用若干表示某幾個部件的數量時，并不表示這些部件的數量相同。

本文中所述“第一”、“第二”等詞僅是為了便于描述結構相同或相類似的兩個以上的結構或部件，并不表示對順序的某種特殊限定。

請參考圖1-5，圖1為本實用新型所提供LED投光燈的支架組件的一種具體實施方式的結構示意圖，圖2為圖1的正視圖，圖3為本實用新型所提供LED投光燈的支架組件的爆炸圖，圖4為圖3中第一限位板的結構示意圖，圖5為圖4的正視圖。

如圖1和圖5所示，本實用新型提供一種LED投光燈的支架組件2，包括第一限位板21和第二限位板22，第一限位板21設有沿其軸向延伸的限位孔211，限位孔211包括若干相間設置的大尺寸部212和小尺寸部213。第二限位板22設有限位柱221，該限位柱221可插接于大尺寸部212，并抵靠于小尺寸部213，以將第二限位板22固定于第一限位板21。

本實用新型所提供LED投光燈的支架組件2，其第一限位板21的限位孔211包括若干相間設置的大尺寸部212和小尺寸部213，在對兩限位板進行組合安裝時，通過調整第二限位板22的限位柱221插入第一限位板 21的限位孔211軸向不同位置的大尺寸部212，即可改變二者所形成的支架組件2的高度，進而方便地調整該LED投光燈的高度。

上述限位孔211整體為條形孔，其小尺寸部213可以由限位孔211的兩側壁內凹所形成；或者，該限位孔211的大尺寸部212可以由限位孔211 的兩側壁外突所形成，以使得該限位孔211的大尺寸部212和小尺寸部213 產生寬度方向上的尺寸差異。當限位柱221插入該限位孔211時，該限位柱221可以沿限位孔211的大尺寸部212進行軸向位移，直至與小尺寸部 213的兩側壁相抵靠。具體使用時，兩限位板均可豎直放置，限位柱221 則可抵靠于小尺寸部213的上端，此時，盡管限位柱221具有沿大尺寸部 212進行軸向上移的空間，但在重力的作用下，該限位柱221可自發地與小尺寸部213的上端相貼合，不具備向上移動的趨勢，故而，第一限位板 21和第二限位板22可穩定相連。

需要強調的是，上述的將第二限位板22固定于第一限位板21的方式，不僅可使二者之間產生軸向上的位移限制，且二者之間還不會產生轉動，以保證該支架組件2高度方向的穩定性。

在一種方案中，上述限位柱221的數量可以為多個，多個限位柱221 可以沿第二限位板22的軸向間隔分布。在對兩限位板進行組合安裝時，多個限位柱221可同時插接于該限位孔211不同高度的多個大尺寸部212，以限制兩限位板之間的轉動。具體到本實施例，該限位柱221的數量可以為兩個，兩限位柱221同時插接于該限位孔211中，即可避免兩限位板之間的轉動。

在另一種方案中，還可在兩限位板中的任一設置沿其軸向延伸的兩限位擋板214。請繼續參考圖1，兩限位擋板214可以設于第一限位板21，并位于該限位板的同一壁面，兩限位擋板214與該壁面可形成限位槽，安裝時，第二限位板22可直接插入該限位槽中，如此，該限位槽的兩限位擋板214即可對第二限位板22進行阻擋，以避免其產生轉動。可以理解，當兩限位擋板214設于第二限位板22時，也可取得相類似的技術效果。

此外，還可通過設置繩索、螺栓等專用的連接件，以對兩限位板進行固定，也可避免二者之間的轉動。但比較而言，采用前述兩方案的支架組件2，其結構更為簡單，安裝及高度調節更為簡便。

進一步地，上述第一限位板21和第二限位板22的數量均可以為多個，以使得該支架組件2可獲得更大的高度調節范圍。

如圖1-3所示，相鄰的兩第一限位板21可通過第二限位板22相連。具體而言，該第二限位板22的兩壁面可以均設有限位柱221，兩第一限位板21可以分別設于第二限位板22的兩壁面，以避免兩第一限位板21在安裝、高度調節過程中的相互抵接、干涉，從而使得本實用新型所提供支架組件2可獲得更大的高度調節范圍。上述“相鄰的”是指高度方向上的相鄰。

具體地，設于第二限位板22兩壁面的限位柱221可以分別位于第二限位板22的軸向不同位置，以使得與該第二限位板22相連的兩第一限位板 21具有更大的高度調節能力。

更為具體地，設于第二限位板22的兩壁面的限位柱221可以分別位于第二限位板22的軸向兩端。以存在兩個第一限位板21、一個第二限位板 22為例，為便于描述，將使用時位于上側的第一限位板21稱之為上板，而位于下側的第一限位板21稱之為下板，采用上述設置，位于該第二限位板22上端的限位柱221可以與上板的限位孔211的下端相連，而位于該第二限位板22下端的限位柱221可以與下板的限位孔211的上端相連，此時，該支架組件2的高度近乎于三者的高度和，該支架組件2可獲得最大的高度；或者，位于該第二限位板22上端的限位柱221也可以與上板的限位孔 211的上端相連，而位于該第二限位板22下端的限位柱221也可以與下板的限位孔211的下端相連，若三者的高度相似，此時，該支架組件2的高度大約僅為其中一者的高度，該支架組件2又可獲得最低的高度。如此，該支架組件2即可獲得最大的高度調節范圍。

需要說明的是，上述關于第二限位板22的限位柱221的設置位置、數量的限定僅為本實用新型實施例的一種優選方案，并不能作為對本實用新型所提供支架組件2實施范圍的限定。在具體實施時，本領域的技術人員可結合高度調節需求、支架組件2的穩定性等多種因素，對設于限位柱221 的數量、安裝位置進行調整。

仍以圖2為視角，當存在多個第一限位板21，且限位擋板214均設于第一限位板21時，該限位擋板214的厚度可以小于第二限位板22厚度的一半，以避免位于第二限位板22兩側的第一限位板21滑動以調節支架組件2高度過程中的相互干涉，從而保證本實用新型所提供支架組件2的高度調節范圍。

但應當知曉，若該限位擋板214設于第二限位板22，即該第二限位板22的兩側壁均設有兩限位擋板214，以對與之相連的兩第一限位板21進行限位時，則不存在上述的關于該限位擋板214厚度的限定；或者，當兩第一限位板21安裝于該第二限位板22的同側時，也不存在上述的關于限位擋板214厚度的限定。當然，該限位擋板214的厚度仍不宜過厚，以避免材料的浪費，并減輕本實用新型所提供支架組件2的重量，同時，還可簡化安裝過程。

請繼續參考圖1-3，本實用新型所提供支架組件2還可以包括U形底架23，以提高本實用新型所提供支架組件2的結構穩定性。該U形底架 23的兩側板可以為上述的第一限位板21或第二限位板22，以便直接參與支架組件2的高度調節。該U形底架23的兩側板也可以為普通的平板，進而可采用焊接或可拆卸連接的方式與上述的第一限位板21或第二限位板22進行連接，也可便于進行高度調節。

該U形底架23的底板可以設有若干安裝孔231，以便對本實用新型所提供的支架組件2進行安裝、固定。具體而言，則可通過螺釘、螺栓等對該U形底架23進行安裝。

再如圖4所示，限位孔211的數量可以為多個，且多個限位孔211可以沿第一限位板21的軸向間隔設置，以使得該第一限位板21的軸向上盡可能多地存在限位孔211，從而使得該第一限位板21的整個高度均可用于支架組件2的高度調節；同時，又可避免第一限位板21的中部存在過長的限位孔211、而影響該第一限位板21的強度。

請參考圖6，圖6為本實用新型所提供LED投光燈的一種具體實施方式的結構示意圖。

如圖6所示，本實用新型還提供一種LED投光燈，包括燈組件1和支架組件2，其中，該支架組件2為上述的LED投光燈的支架組件2。

由于上述的LED投光燈的支架組件2已具備如上的技術效果，那么，具有該支架組件2的LED投光燈亦當具備與之相類似的技術效果，故而在此不做贅述。

安裝時，可通過該支架組件2的第一限位板21與燈組件1進行安裝、固定，也可通過該支架組件2的第二限位板22與燈組件1進行安裝、固定，在具體應用時，本領域的技術人員可根據實際情況選擇相應的安裝方式。

以上僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
