本發明涉及led照明設備領域。

背景技術：

1、led驅動器用于led照明設備中，以調節提供給照明設備的led的功率(例如，將ac轉換為dc)。led驅動器的可靠性和壽命受到其溫度的影響，并且過熱是led驅動器故障的常見原因。因此，控制led驅動器的溫度不超過期望值是很重要的。

2、此外，許多led照明設備配備有可更換的led驅動器以便維持照明設備的性能。通常，可更換的led驅動器安裝在殼體內的空腔中，并且通過打開殼體中的后蓋來更換。當照明設備安裝在高的或其它難以訪問的位置時，例如在街燈、廣告牌邊緣上的聚光燈和體育場中的泛光燈中，led驅動器的更換可能是困難的。因此，希望以允許容易更換的方式將驅動器固定在照明設備內。

3、因此，需要一種改進的固定結構，用于以減少過熱的可能性并允許容易地更換led驅動器的方式將led驅動器固定在照明設備中。

技術實現思路

1、本發明由權利要求限定。

2、根據依據本發明的一個方面的示例，提供了一種led照明設備，該led照明設備包括：用于為發光裝置供電的led驅動器；用于led驅動器的支撐件；安裝裝置，該安裝裝置用于將該led驅動器固定到該支撐件；以及封蓋元件，該封蓋元件被配置為可移動地覆蓋和露出led驅動器；其中該安裝裝置包括驅動器移動系統，該驅動器移動系統被配置為響應于該封蓋元件移動以覆蓋該led驅動器而使該led驅動器遠離該支撐件并且朝向該封蓋元件移動。

3、led照明設備的設計公差意味著在led驅動器和封蓋元件之間通常存在間隙。響應于封蓋元件關閉而將led驅動器移動朝向封蓋元件允許led驅動器與照明設備的封蓋元件接觸，從而允許來自驅動器的熱量通過封蓋元件消散。

4、在一些示例中，封蓋元件被配置為當覆蓋led驅動器時與驅動器移動系統物理地接觸或接合；并且驅動器移動系統被配置為響應于封蓋元件與驅動器移動系統物理地接觸或接合而使led驅動器遠離支撐件并朝向封蓋元件移動。

5、在一些示例中，該驅動器移動系統包括杠桿，該杠桿被配置為響應于在杠桿位置處施加壓力而將該led驅動器移動遠離該支撐件；并且該封蓋元件包括杠桿接合元件，該杠桿接合元件被配置為當該封蓋元件移動以覆蓋該led驅動器時與該杠桿位置接合并且向該杠桿位置施加壓力。

6、換句話說，關閉封蓋元件導致力被施加到杠桿，轉動杠桿并導致led驅動器被推向封蓋元件。

7、在一些示例中，杠桿圍繞從支撐件延伸的支點樞轉。支點可以從杠桿的相對側上的支撐件的表面延伸到處于封蓋位置的封蓋元件。

8、在一些示例中，該封蓋元件包括封蓋部分，該封蓋部分被配置為當該封蓋元件移動以覆蓋該led驅動器時覆蓋該led驅動器；并且該杠桿接合元件包括從該封蓋部分延伸的至少一個第一長形構件。

9、該至少一個第一長形構件在該杠桿上施加使該杠桿轉動的力并且致使該led驅動器被推向該封蓋元件。

10、在一些示例中，驅動器移動系統還包括從杠桿的杠桿位置延伸的至少一個第二長形構件，其中該至少一個第二長形構件被配置為當封蓋元件移動以覆蓋led驅動器時與杠桿接合元件接合。

11、換言之，至少一個長形構件可以備選地或附加地設置在杠桿上。當封蓋元件關閉時，由封蓋元件在所述至少一個第二長形構件上施加力；該至少一個第二長形構件將這個力傳遞到該杠桿，致使該杠桿轉動并且將該led驅動器推向該封蓋元件。

12、在一些示例中，該驅動器移動系統被配置為當該封蓋元件覆蓋該led驅動器時將該led驅動器壓靠在該封蓋元件上。

13、將led驅動器壓靠在封蓋元件上，使得led驅動器保持與封蓋元件接觸，增加了通過封蓋元件的散熱。

14、在一些示例中，驅動器移動系統由彈性金屬制成。

15、彈性金屬是具有高彈性的金屬。例如，如果金屬具有至少180gpa，例如至少190gpa的楊氏模量，則可以認為金屬具有高彈性。諸如驅動器移動系統的厚度、尺寸和形狀的其它特性也影響驅動器移動系統的彈性。

16、當設備包括杠桿時，彈性金屬的使用允許設備由單片金屬形成。該設備然后可以固定在殼體內(例如，擰到殼體中的配件上)，同時還具有杠桿部件，該杠桿部件在施加力時變形并且提供將led驅動器推向封蓋的力。

17、當安裝裝置用作用于將led驅動器在殼體內的免工具固定機構時，使用彈性金屬也是有益的，如以下描述的。

18、在一些示例中，彈性金屬是sus301(不銹鋼)。其它合適的彈性金屬包括彈簧鋼如65mn，60si2mn和50crva，以及其它具有類似楊氏模量的鋼。

19、在一些示例中，該安裝裝置還包括：夾緊部分，該夾緊部分被偏置到第一位置，在該第一位置處該夾緊部分被配置為將該led驅動器固定到該支撐件；以及松開機構，松開機構被配置為將該夾緊部分移動到第二位置，在該第二位置處該夾緊部分允許該led驅動器相對于該支撐件移動。

20、以此方式，該安裝裝置可以提供雙重目的，即提供改進的散熱并且提供用于led驅動器的免工具固定結構。當led照明設備處于難以訪問的位置時，免工具固定機構是特別有益的，在該位置，更換led驅動器的用戶可能沒有雙手來拆卸led驅動器并固定可更換的led驅動器。

21、在一些示例中，夾緊部分和松開機構一體地形成。特別地，夾緊部分和松開機構可以由彈性金屬的單個彎曲片形成。

22、彈性金屬片可被彎曲，使得在第一位置處彈性金屬片在led驅動器的一部分(或led驅動器將被放置的位置)之上延伸，然后遠離led驅動器位置向后彎曲以提供杠桿部分。

23、在第一位置處在led驅動器位置上方延伸的彈性金屬片的部分是夾緊部分：當夾緊部分處于第一位置時，夾緊部分將led驅動器固定在殼體內。

24、該杠桿部分被配置為能夠將該夾緊部分移動到該第二位置，在該第二位置處該夾緊部分不延伸越過該led驅動器位置，以允許更換該led驅動器。

25、在一些示例中，驅動器移動系統、夾持部分和松開機構一體地形成。特別地，驅動器移動系統、夾緊部分和松開機構可以由彈性金屬的單個彎曲片形成。

26、在一些示例中，封蓋元件通過鉸鏈可旋轉地附接到支撐件。這允許在不使用任何工具的情況下打開和關閉封蓋，再次改善了更換led驅動器的容易性。

27、在一些示例中，該led照明設備還包括鎖定裝置，該鎖定裝置被配置為當封蓋元件覆蓋該led驅動器時將該封蓋元件固定到該支撐件。

28、在一些示例中，當封蓋元件覆蓋led驅動器時，支撐件和封蓋元件一起限定殼體，該殼體將led驅動器容納在其中。

29、參考下面描述的實施例，本發明的這些和其它方面將變得顯而易見。

技術特征：

1.一種led照明設備(100)，包括：

2.根據權利要求1所述的led照明設備(100)，其中：

3.根據權利要求2所述的led照明設備(100)，其中：

4.根據權利要求3所述的led照明設備(100)，其中所述杠桿(141)圍繞從所述支撐件(120)延伸的支點(160)樞轉。

5.根據權利要求3或4所述的led照明設備(100)，其中：

6.根據權利要求3至5中任一項所述的led照明設備(100)，其中所述驅動器移動系統(140)還包括從所述杠桿(141)的所述杠桿位置延伸的至少一個第二長形構件，其中所述至少一個第二長形構件被配置為當所述封蓋元件移動以覆蓋所述led驅動器時與所述杠桿接合元件接合。

7.根據權利要求1至6中任一項所述的led照明設備(100)，其中所述驅動器移動系統(140)被配置為當所述封蓋元件覆蓋所述led驅動器時將所述led驅動器壓靠在所述封蓋元件(150)上。

8.根據權利要求1至7中任一項所述的led照明設備(100)，其中所述驅動器移動系統(140)由彈性金屬制成。

9.根據權利要求8所述的led照明設備(100)，其中所述彈性金屬是sus301。

10.根據權利要求1至9中任一項所述的led照明設備(100)，其中所述安裝裝置(130)還包括：

11.根據權利要求10所述的led照明設備(100)，其中所述夾緊部分(131)和所述松開機構(132)是一體形成的。

12.根據權利要求10或11中任一項所述的led照明設備(100)，其中所述驅動器移動系統(140)、所述夾緊部分(131)以及所述松開機構(132)是一體形成的。

13.根據權利要求1至12中任一項所述的led照明設備(100)，其中所述封蓋元件(150)通過鉸鏈(180)可旋轉地附接到所述支撐件。

14.根據權利要求1至13中任一項所述的led照明設備(100)，還包括鎖定裝置(190)，所述鎖定裝置被配置為當所述封蓋元件(150)覆蓋所述led驅動器(110)時將所述封蓋元件(150)固定到所述支撐件(120)。

15.根據權利要求1至14中任一項所述的led照明設備(100)，其中當所述封蓋元件覆蓋所述led驅動器(110)時，所述支撐件(120)和封蓋元件(150)一起限定殼體，所述殼體將所述led驅動器容納在其中。

技術總結

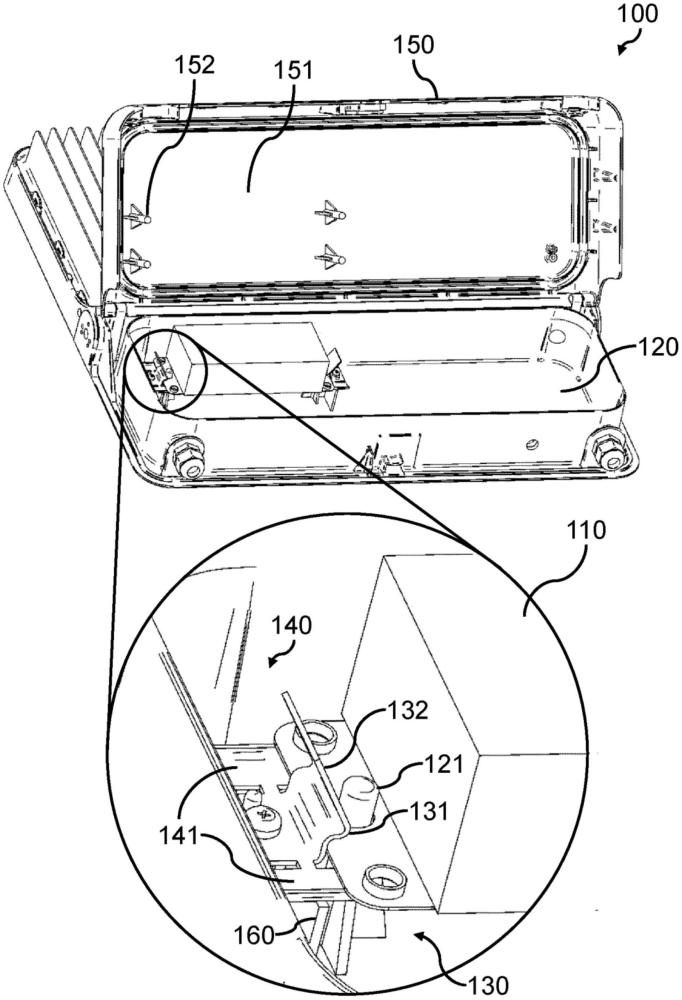

一種LED照明設備(100)，包括LED驅動器(110)，用于為發光裝置供電；用于該LED驅動器的支撐件(120)；安裝裝置(130)，安裝裝置用于將LED驅動器固定到支撐件，以及封蓋元件(150)，封蓋元件被配置為可移動地覆蓋和露出所述LED驅動器；其中所述安裝裝置包括驅動器移動系統(140)，所述驅動器移動系統被配置為響應于所述封蓋元件移動以覆蓋所述LED驅動器而使所述LED驅動器遠離所述支撐件并且朝向所述封蓋元件移動。

技術研發人員：潘鋒
受保護的技術使用者：昕諾飛控股有限公司
技術研發日：
技術公布日：2025/3/10
