本技術涉及照明，尤其涉及一種光型截止結構及其壁燈。

背景技術：

1、市面上現有的壁燈，通過led燈珠作為發光源，led燈珠通過內部的led芯片產生的藍光和熒光粉產生的黃光疊加得到白光，由于熒光粉的發光面積和led芯片的發光面積不同，導致光束邊緣沒有疊加，依然是熒光粉的黃光，因此，當壁燈的光照射到墻壁上時，截止的光束邊緣就會有黃光產生，影響整體的發光效果。

技術實現思路

1、針對的壁燈中由于led芯片和熒光粉的發光面積不同，導致壁燈截止光束邊緣產生黃光的問題，本實用新型提出了一種光型截止結構及其壁燈，用于解決上述問題。

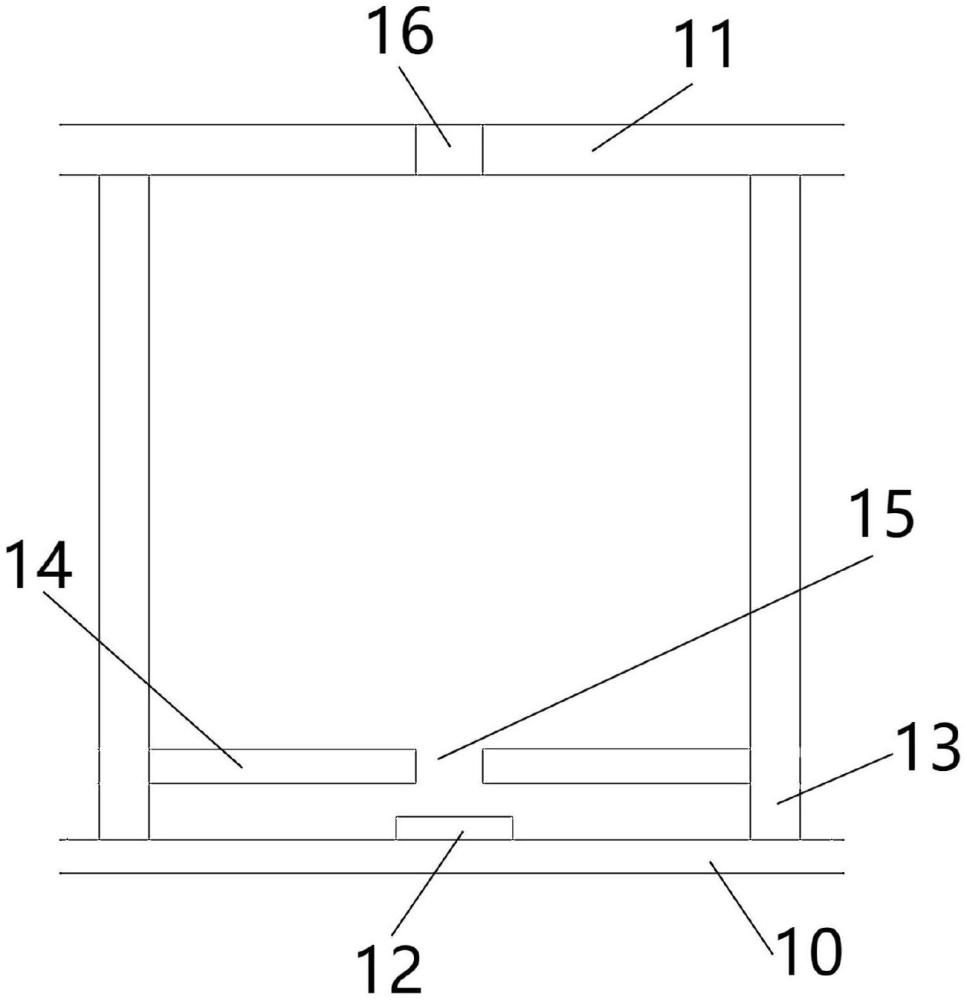

2、第一方面，本申請提出了一種光型截止結構，包括平行設置的遮光板和光源板，光源板面向遮光板設置有led燈珠，led燈珠兩側垂直于光源板設置有擋板，擋板、光源板、遮光板三者形成容置led燈珠的空腔，led燈珠的出光面兩側還設置有遮光部，遮光部遮擋led燈珠邊緣發出的光束，且遮光部之間形成供led燈珠中部光束通過的遮光孔，通過遮光部遮擋住led燈珠出光面邊緣的光束，減少led燈珠的熒光粉的發光面積，進而消除led燈珠邊緣的黃光。

3、在一些具體的實施例中，遮光孔內還設置有勻光片，憑借該設置可借助勻光片對led燈珠發出的光束進行混光處理，能夠改善光束質量，增加光束的均勻性。

4、在一些具體的實施例中，遮光孔遠離光源板的一側還設置有透鏡，憑借該設置可借助透鏡匯聚led燈珠發出的光束，增加出光亮度的同時，還能增強光束的方向性，使光束邊緣更清晰，增強截止效果。

5、在一些具體的實施例中，遮光板對應空腔的位置設置有出光孔，憑借該結構可使led燈珠發出的光束穿過空腔后從出光孔離開燈具本體內部。

6、在一些具體的實施例中，出光孔的尺寸大于遮光孔的尺寸，憑借該設置可使led燈珠發出的光束在經過遮擋后能夠完全從出光孔發射而出，避免出現二次遮擋。

7、根據本實用新型的第二方面，提出了一種壁燈，包括如上說明的光型截止結構，還包括燈具本體，燈具本體的上部和下部均設置有用于安裝光源板的支架，且燈具本體下部還設置有覆蓋遮光板的擴散罩，憑借該設置可借助擴散罩使燈具本體下部發出的光線更加均勻柔和，具有更好的照明效果。

8、在一些具體的實施例中，支架包括固定部與截光腔，截光腔具有適配光源板的尺寸，且截光腔的一端與遮光板配合。

9、在一些具體的實施例中，燈具本體內還安裝有驅動模組和感應模組，感應模組、光源板和驅動模組之間采用電連接。

10、在一些具體的實施例中，感應模組的頂端探出燈具本體正面，且燈具本體正面開設有適配感應模組頂端尺寸的孔位，憑借該結構可借助探出燈具本體外的感應模組感應是否有人經過，實現有人經過自動亮燈。

11、在一些具體的實施例中，燈具本體的背部還設置有壁掛支架，憑借該結構可將燈具本體固定安裝在墻壁上。

12、與現有技術相比，本申請的有益效果在于：

13、本實用新型主要解決壁燈中由于led芯片和熒光粉的發光面積不同，導致壁燈截止光束邊緣產生黃光的問題。本申請提出了一種光型截止結構及其壁燈，通過在led燈珠出光面兩側設置遮光部，遮光部能夠遮擋led燈珠邊緣的熒光粉發出的光束，且遮光部之間形成遮光孔，同時在遮光孔中設置勻光片，進一步對led燈珠發出的光束進行混光處理，能夠改善光束質量，增加光束的均勻性，可在遮光孔遠離led燈珠的一側設置透鏡，在增加出光亮度的同時，還能增強光束的方向性，使光束邊緣更清晰，增強截止效果。

技術特征：

1.一種光型截止結構，其特征在于，包括平行設置的遮光板和光源板，所述光源板面向所述遮光板設置有led燈珠，所述led燈珠兩側垂直于所述光源板設置有擋板，所述擋板、所述光源板、所述遮光板三者形成容置所述led燈珠的空腔，所述led燈珠的出光面兩側還設置有遮光部，所述遮光部遮擋所述led燈珠邊緣發出的光束，且所述遮光部之間形成供所述led燈珠中部光束通過的遮光孔。

2.根據權利要求1所述的一種光型截止結構，其特征在于，所述遮光孔內還設置有勻光片。

3.根據權利要求1所述的一種光型截止結構，其特征在于，所述遮光孔遠離所述光源板的一側還設置有透鏡。

4.根據權利要求1所述的一種光型截止結構，其特征在于，所述遮光板對應所述空腔的位置設置有出光孔。

5.根據權利要求4所述的一種光型截止結構，其特征在于，所述出光孔的尺寸大于所述遮光孔的尺寸。

6.一種壁燈，包括如權利要求1-5任一項的所述光型截止結構，其特征在于，包括燈具本體，所述燈具本體的上部和下部均設置有用于安裝所述光源板的支架，且所述燈具本體下部還設置有覆蓋所述遮光板的擴散罩。

7.根據權利要求6所述的一種壁燈，其特征在于，所述支架包括固定部與截光腔，所述截光腔具有適配所述光源板的尺寸，且所述截光腔的一端與所述遮光板配合。

8.根據權利要求6所述的一種壁燈，其特征在于，所述燈具本體內還安裝有驅動模組和感應模組，所述感應模組、所述光源板和所述驅動模組之間采用電連接。

9.根據權利要求8所述的一種壁燈，其特征在于，所述感應模組的頂端探出所述燈具本體正面，且所述燈具本體正面開設有適配所述感應模組頂端尺寸的孔位。

10.根據權利要求6所述的一種壁燈，其特征在于，所述燈具本體的背部還設置有壁掛支架。

技術總結
本技術公開一種光型截止結構及其壁燈，包括平行設置的遮光板和光源板，光源板面向遮光板設置有LED燈珠，LED燈珠兩側垂直于光源板設置有擋板，擋板、光源板、遮光板三者形成容置LED燈珠的空腔，LED燈珠的出光面兩側還設置有遮光部，遮光部遮擋LED燈珠邊緣發出的光束，且遮光部之間形成供LED燈珠中部光束通過的遮光孔。本技術的優點是僅需在LED燈珠出光面兩側設置遮光部即可遮擋LED燈珠邊緣的熒光粉發出的光束，結構簡單，同時可在遮光孔中設置勻光片對光束進行混光處理，使光束更加均勻，還可以根據使用情況在遮光孔遠離LED燈珠的一側安裝透鏡，使發出的光束邊緣更清晰、更具方向性。

技術研發人員：李競雄,陳藝偉,李青鵬,李炎坤,董永哲,林葉青
受保護的技術使用者：漳州立達信光電子科技有限公司
技術研發日：20240325
技術公布日：2025/4/28
