本技術屬于照明領域，特別涉及一種密封防水燈串。

背景技術：

1、燈串常常用于裝飾品上，部分燈串用于戶外的照明，在戶外時遇到雨水天氣容易對燈串的電路造成損傷，導致燈串出現短路等情況。

技術實現思路

1、本實用新型的目的是針對現有技術中存在的上述問題，提供了一種密封防水燈串。

2、本實用新型的目的可通過下列技術方案來實現：一種密封防水燈串，包括燈泡以及用于防水的燈罩，其特征在于，所述的燈罩由上殼體和下殼體組成，所述的上殼體上方設置有用于連接導線的接線座，所述的接線座周圍設置有上方向下傾斜的頂蓋，所述的頂蓋用于將水體導流至頂蓋外，所述的上殼體下端與下殼體的連接處設置有向上延申的上卡扣；

3、所述的下殼體內壁上設置有若干個用于固定限位燈泡的凸點，該凸點向上方傾斜，位于下殼體的上方設置有與上卡扣相配合的下卡扣，該下卡扣向上延申頂部向下彎折將上卡扣包裹住，所述的下殼體下端設置有用于擴散燈光的散光片。

4、在上述的一種密封防水燈串中，所述的燈泡上端呈工字型結構，所述的工字型結構的上下兩端為本燈泡的接電觸點，所述的上殼體內部頂端設置有與接電觸點相對應的導電觸點，所述的導電觸點之間設置有兩片用于固定限位燈泡的限位板。

5、在上述的一種密封防水燈串中，所述的上卡扣可沿下卡扣滑動，位于所述上殼體的上卡扣處設置有用于按動的彈性軟殼，所述的彈性軟殼可帶動上卡扣向內移動，所述的下卡扣與上卡扣之間留有供上卡扣移動的空隙。

6、與現有技術相比，本通過防水的燈罩來防止雨水淋到燈泡上，減少了雨水天氣對燈串的損壞，上殼體與下殼體通過卡扣相連接，安裝方便同時也增加了防水性能。

技術特征：

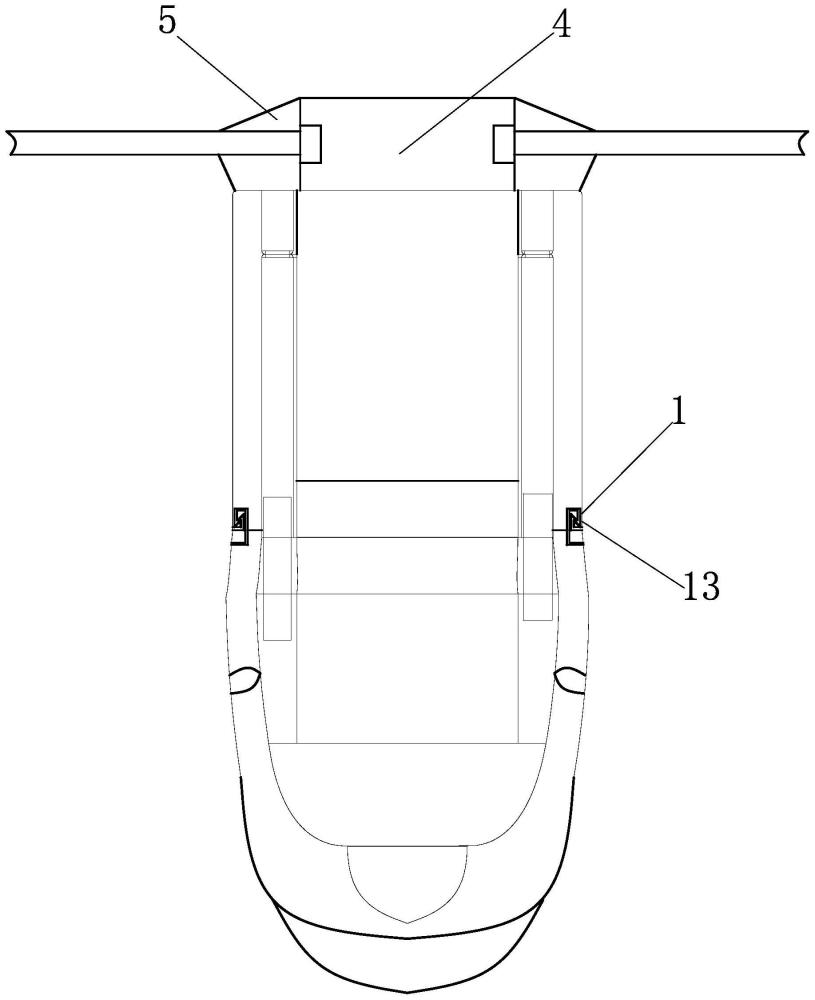

1.一種密封防水燈串，包括燈泡（1）以及用于防水的燈罩，其特征在于，所述的燈罩由上殼體（2）和下殼體（3）組成，所述的上殼體（2）上方設置有用于連接導線的接線座（4），所述的接線座（4）周圍設置有上方向下傾斜的頂蓋（5），所述的頂蓋（5）用于將水體導流至頂蓋（5）外，所述的上殼體（2）下端與下殼體（3）的連接處設置有向上延申的上卡扣（6）；

2.根據權利要求1所述的一種密封防水燈串，其特征在于，所述的燈泡（1）上端呈工字型結構，所述的工字型結構的上下兩端為本燈泡（1）的接電觸點（10），所述的上殼體（2）內部頂端設置有與接電觸點（10）相對應的導電觸點（11），所述的導電觸點（11）之間設置有兩片用于固定限位燈泡（1）的限位板（12）。

3.根據權利要求1所述的一種密封防水燈串，其特征在于，所述的上卡扣（6）可沿下卡扣（8）滑動，位于所述上殼體（2）的上卡扣（6）處設置有用于按動的彈性軟殼（13），所述的彈性軟殼（13）可帶動上卡扣（6）向內移動，所述的下卡扣（8）與上卡扣（6）之間留有供上卡扣（6）移動的空隙。

技術總結
本技術提供了一種密封防水燈串，屬于照明領域。它解決了部分燈串用于戶外的照明，在戶外時遇到雨水天氣容易對燈串的電路造成損傷，導致燈串出現短路等情況，本技術包括燈泡和用于防水的燈罩，所述的燈罩由上殼體和下殼體組成，所述的上殼體上方設置有用于連接導線的接線座，所述的接線座周圍設置有上方向下傾斜的頂蓋，所述的頂蓋用于將水體導流至頂蓋外，所述的上殼體下端與下殼體的連接處設置有向上延申的上卡扣，所述的下殼體內壁上設置有若干個用于固定限位燈泡的凸點，該凸點向上方傾斜，位于下殼體的上方設置有與上卡扣相配合的下卡扣，該下卡扣向上延申頂部向下彎折將上卡扣包裹住，所述的下殼體下端設置有用于擴散燈光的散光片。

技術研發人員：蔣海平
受保護的技術使用者：臺州市長虹燈具廠
技術研發日：20240422
技術公布日：2025/3/20
