本技術屬于照明裝置，特別涉及一種防水照明裝置。

背景技術：

1、照明裝置是一種用于提供人工光源的設備或系統，用于照亮室內或室外環境，不僅滿足人們的基本照明需求，還可以通過設計和控制，創造出不同的照明效果和氛圍。

2、現有的防水照明裝置，大多在下殼體與上殼體之間設置防水膠或密封圈，通過對下殼體與上殼體之間的接縫處進行密封防護來防止外部水汽進入照明裝置內損壞電器元件，但是在實際使用的過程中，由于防水結構單一使得在長時間的使用之后仍會有水汽進入照明裝置內，防水的效果不佳。

技術實現思路

1、有鑒于此，本實用新型針對現有技術的不足，提供一種防水照明裝置，可以快速根據照射需求來進行調節照射角度的同時實現高效的防水，可以適應不同水汽環境來進行照明。

2、為解決上述技術問題，本實用新型采用的技術方案是：一種防水照明裝置，包括支座，支座的數量為兩個，兩個支座的上端均轉動設置有轉軸，兩個轉軸之間設置有下殼體，下殼體的上側通過內六角螺栓連接固定有上殼體，上殼體的上表面設置有玻璃罩，上殼體的內部上側設置有燈板，燈板的上表面設置有多個均勻分布的燈珠，下殼體與上殼體之間還設置有用于防水密封的密封模塊，轉軸與支座之間還設置有用于調節照明角度的調節模塊。

3、作為本實用新型的進一步改進，調節模塊包括固定套設在兩個轉軸外弧面的調節板，調節板的下端均螺紋連接有定位螺栓，支座的下端均開設有多個均勻分布的定位孔組，定位螺栓與豎向中心的定位孔組配合安裝；定位孔組與轉軸共軸心。

4、作為本實用新型的進一步改進，密封模塊包括粘接固定在上殼體內部中部的密封氣墊，密封氣墊的內側與上殼體和下殼體之間的接縫處接觸，上殼體與下殼體之間還設置有用于輔助密封的密封輔助單元，下殼體還設置有用于干燥水汽的干燥單元；密封輔助單元包括開設在下殼體上表面的第一密封槽，第一密封槽的內部底端粘接固定有密封圈一，下殼體的內壁上側開設有第二密封槽，第二密封槽的內部底端粘接固定有密封圈二，上殼體的下端設置有與第一密封槽和第二密封槽配合的凸起；干燥單元包括粘接固定在下殼體內壁上側的干燥條，干燥條與上殼體和下殼體之間的接縫處接觸。

5、作為本實用新型的進一步改進，下殼體的內部底端設置有控制電路板，燈板與控制電路板電連接。

6、與現有技術相比，本實用新型的有益效果如下：

7、其一，轉動下殼體使下殼體與支座之間發生轉動，轉動定位螺栓使定位螺栓重新定位孔組的定位孔內，對燈板的照射角度進行固定，可以快速根據照射需求來進行調節。

8、其二，通過控制電路板可以自由的調節燈板上燈珠的亮度，使燈板照射的光線滿足人員的需求

9、其三，在安裝時，密封氣墊在安裝過程中的由于空間變小而被擠壓發生形變、密封圈一和密封圈二被上殼體擠壓，使得密封氣墊對上殼體和下殼體之間的外側接縫處進行密封、密封圈一和密封圈二配合對上殼體和下殼體之間進行階梯式密封，可以有效防止外部水汽進入。

10、其四，通過干燥條對上殼體和下殼體組成的內部空間進行干燥來保證電器的正常運行，通過密封氣墊、密封圈一、密封圈二和干燥條來實現高效的防水，可以適應不同水汽環境來進行照明。

技術特征：

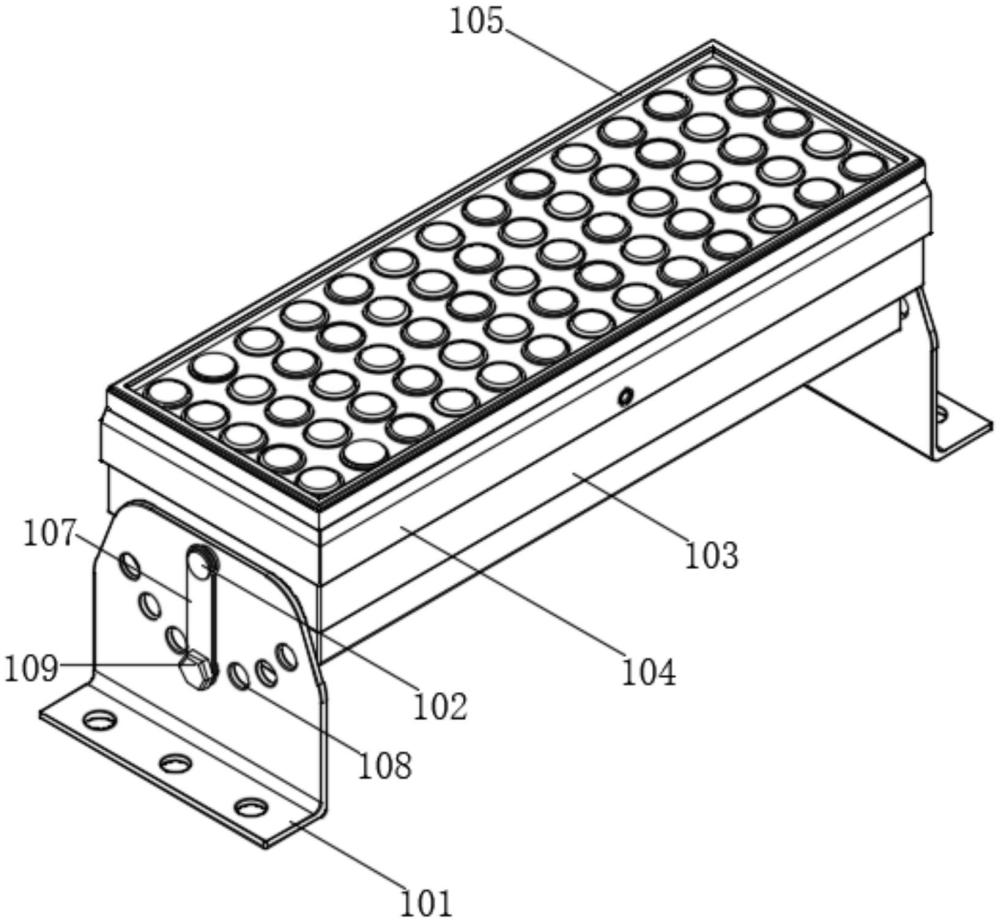

1.一種防水照明裝置，包括支座(101)，所述支座(101)的數量為兩個，兩個支座(101)的上端均轉動設置有轉軸(102)，兩個轉軸(102)之間設置有下殼體(103)，其特征在于：所述下殼體(103)的上側通過內六角螺栓連接固定有上殼體(104)，上殼體(104)的上表面設置有玻璃罩(105)，上殼體(104)的內部上側設置有燈板(106)，燈板(106)的上表面設置有多個均勻分布的燈珠，所述下殼體(103)與上殼體(104)之間還設置有用于防水密封的密封模塊，所述轉軸(102)與支座(101)之間還設置有用于調節照明角度的調節模塊。

2.如權利要求1所述的防水照明裝置，其特征在于：所述調節模塊包括固定套設在兩個轉軸(102)外弧面的調節板(107)，調節板(107)的下端均螺紋連接有定位螺栓(109)，支座(101)的下端均開設有多個均勻分布的定位孔組(108)，定位螺栓(109)與豎向中心的定位孔組(108)配合安裝。

3.如權利要求2所述的防水照明裝置，其特征在于：所述定位孔組(108)與轉軸(102)共軸心。

4.如權利要求1所述的防水照明裝置，其特征在于：所述密封模塊包括粘接固定在上殼體(104)內部中部的密封氣墊(201)，密封氣墊(201)的內側與上殼體(104)和下殼體(103)之間的接縫處接觸，所述上殼體(104)與下殼體(103)之間還設置有用于輔助密封的密封輔助單元，所述下殼體(103)還設置有用于干燥水汽的干燥單元。

5.如權利要求4所述的防水照明裝置，其特征在于：所述密封輔助單元包括開設在下殼體(103)上表面的第一密封槽(202)，第一密封槽(202)的內部底端粘接固定有密封圈一(203)，下殼體(103)的內壁上側開設有第二密封槽(204)，第二密封槽(204)的內部底端粘接固定有密封圈二(205)，上殼體(104)的下端設置有與第一密封槽(202)和第二密封槽(204)配合的凸起。

6.如權利要求4所述的防水照明裝置，其特征在于：所述干燥單元包括粘接固定在下殼體(103)內壁上側的干燥條(206)，干燥條(206)與上殼體(104)和下殼體(103)之間的接縫處接觸。

7.如權利要求1所述的防水照明裝置，其特征在于：所述下殼體(103)的內部底端設置有控制電路板(301)，燈板(106)與控制電路板(301)電連接。

技術總結
本技術提供一種防水照明裝置，支座的數量為兩個，兩個支座的上端均轉動設置有轉軸，兩個轉軸之間設置有下殼體，下殼體的上側通過內六角螺栓連接固定有上殼體，上殼體的上表面設置有玻璃罩，上殼體的內部上側設置有燈板，燈板的上表面設置有多個均勻分布的燈珠，下殼體與上殼體之間還設置有用于防水密封的密封模塊，轉軸與支座之間還設置有用于調節照明角度的調節模塊。通過本技術所述的防水照明裝置，可以快速根據照射需求來進行調節照射角度的同時實現高效的防水，可以適應不同水汽環境來進行照明。

技術研發人員：王新軍,張建松
受保護的技術使用者：鄭州墨緣照明工程有限公司
技術研發日：20240724
技術公布日：2025/4/28
