本技術涉及led光面，尤其涉及一種多功能的led面光源。

背景技術：

1、led是發光二極管的簡稱，屬于化合物半導體組件，led照明則是發光二極管照明，是一種半導體固體發光器件，led具有能耗低、體積小、無污染、響應快、驅動電壓低等特性，通用照明領域是led照明產業鏈下游最主要的應用領域，包括家居照明、商業照明、工業照明、市政道路照明、景觀照明等傳統應用領域，隨著led照明產業的持續發展，創新性的技術和產品使得下游應用市場持續拓寬，更多的應用場景正逐步被開發，比如，將led燈應用于廣告燈箱。

2、經檢索，目前市面上的廣告燈箱的常見做法是使用一米長的led硬燈條，由電子導線連接，間隔一定距離，并聯鋪展在燈箱內部，這種led硬燈條的線路板是硬的鋁基線路板，在一個平整的，規則的方形面上，是可以布置開的，如果所要應用的面是曲面(例如:圓柱表面)，由于基材是硬質的，不能彎曲，所以不能實現，其次它的電壓是dc24v，由于線路設計的愿意，在連接了3-5米之后，末端的亮度明顯區別于前端，因此不能擴展太長，最后，這種燈條的光源分布稀疏，通過透鏡改變led的發光角度，來彌補間隔大造成的明亮間隔(俗稱“排骨架”)，然而經過透鏡的折射，也同時降低了led的發光亮度，導致發光效率太低，不夠節能。

3、于是，我們提供了一種多功能的led面光源解決以上問題。

技術實現思路

1、本實用新型的目的在于提供一種多功能的led面光源，解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種多功能的led面光源，包括燈框和工作機構，所述燈框的內側固定連接有工作機構；

3、所述工作機構包括主光源組件、補丁光源組件、電纜連接組件、t型電纜組件和固定連接組件，所述燈框的內側固定連接有主光源組件，所述主光源組件的一側設置有補丁光源組件，所述補丁光源組件的外側設置有電纜連接組件，所述主光源組件的外側電性連接有t型電纜組件，所述主光源組件的另一側設置有固定連接組件。

4、優選的，所述主光源組件包括主面燈板和主面光源，所述燈框的內側固定連接有主面燈板，所述主面燈板的表面電性連接有主面光源。

5、優選的，所述補丁光源組件包括補丁面燈板和補丁面光源，所述主面燈板的一側設置有補丁面燈板，所述補丁面燈板的表面電性連接有補丁面光源。

6、優選的，所述電纜連接組件包括連接電纜和端蓋，所述補丁面燈板的外側設置有連接電纜，所述連接電纜的一端固定連接有端蓋。

7、優選的，所述t型電纜組件包括連接線路和連接塊，所述主面燈板的外側電性連接有連接線路，所述連接線路的另一端固定連接有連接塊。

8、優選的，所述固定連接組件包括跳線和電纜夾，所述主面燈板另一側設置有跳線，所述跳線的外側設置有電纜夾。

9、優選的，所述連接電纜的另一端設置有電源控制組件，所述電源控制組件包括電纜接頭、控制模塊、電源和交流電，所述連接電纜的另一端設置有電纜接頭，所述電纜接頭的外側設置有控制模塊，所述控制模塊的另一側設置有電源，所述電源的另一側電性連接有交流電。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過工作機構的設置，柔性基材的選擇，使得led光源可以應用在非平面的面上，擴大了應用范圍，特殊的電路設計，提高了此類產品的發光效率和發光均勻度，更節能，直接將連接器設計在光源一起，不需要導線連接，提升了施工速度。

12、2、通過工作機構的設置，在使用時，將led焊接在柔性基材的線路板上，從而達到可以應用在曲面上的目的，特殊的電路設計，使得產品小組可裁剪，從而達到可以應用于不規則的圖形內的目的，利用ic控制輸入電流的恒定，使得每一小組的發光亮度保持一致，發光效率更高，更節能，通過特殊的結構設計，可以直接片與片相連接，連片成面，延展鋪于更大尺寸的范圍內，dc58v的輸入電壓設計，可以減少壓降來帶的亮度不一致和電源供應器的安裝數量。

技術特征：

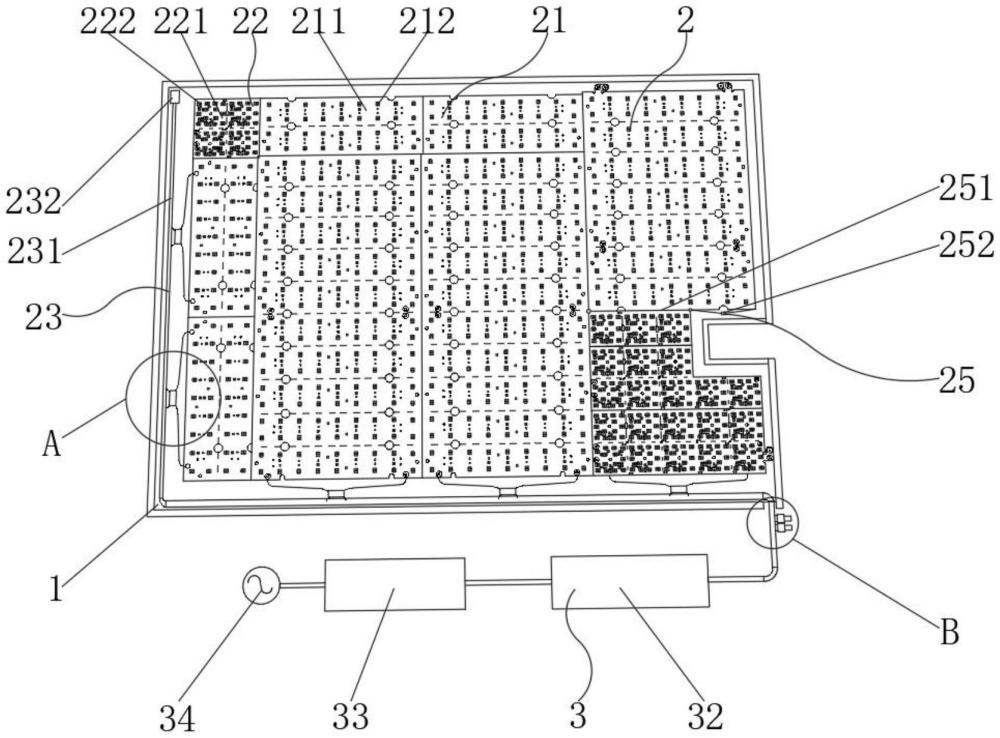

1.一種多功能的led面光源，包括燈框(1)和工作機構(2)，其特征在于：所述燈框(1)的內側固定連接有工作機構(2)；

2.根據權利要求1所述的一種多功能的led面光源，其特征在于，所述主光源組件(21)包括主面燈板(211)和主面光源(212)，所述燈框(1)的內側固定連接有主面燈板(211)，所述主面燈板(211)的表面電性連接有主面光源(212)。

3.根據權利要求2所述的一種多功能的led面光源，其特征在于，所述補丁光源組件(22)包括補丁面燈板(221)和補丁面光源(222)，所述主面燈板(211)的一側設置有補丁面燈板(221)，所述補丁面燈板(221)的表面電性連接有補丁面光源(222)。

4.根據權利要求3所述的一種多功能的led面光源，其特征在于，所述電纜連接組件(23)包括連接電纜(231)和端蓋(232)，所述補丁面燈板(221)的外側設置有連接電纜(231)，所述連接電纜(231)的一端固定連接有端蓋(232)。

5.根據權利要求2所述的一種多功能的led面光源，其特征在于，所述t型電纜組件(24)包括連接線路(241)和連接塊(242)，所述主面燈板(211)的外側電性連接有連接線路(241)，所述連接線路(241)的另一端固定連接有連接塊(242)。

6.根據權利要求2所述的一種多功能的led面光源，其特征在于，所述固定連接組件(25)包括跳線(251)和電纜夾(252)，所述主面燈板(211)另一側設置有跳線(251)，所述跳線(251)的外側設置有電纜夾(252)。

7.根據權利要求4所述的一種多功能的led面光源，其特征在于，所述連接電纜(231)的另一端設置有電源控制組件(3)，所述電源控制組件(3)包括電纜接頭(31)、控制模塊(32)、電源(33)和交流電(34)，所述連接電纜(231)的另一端設置有電纜接頭(31)，所述電纜接頭(31)的外側設置有控制模塊(32)，所述控制模塊(32)的另一側設置有電源(33)，所述電源(33)的另一側電性連接有交流電(34)。

技術總結
本技術提供一種多功能的LED面光源，涉及LED光面技術領域，包括燈框和工作機構，所述燈框的內側固定連接有工作機構，所述工作機構包括主光源組件、補丁光源組件、電纜連接組件、T型電纜組件和固定連接組件，通過工作機構的設置，在使用時，將LED焊接在柔性基材的線路板上，從而達到可以應用在曲面上的目的，特殊的電路設計，使得產品小組可裁剪，從而達到可以應用于不規則的圖形內的目的，利用IC控制輸入電流的恒定，使得每一小組的發光亮度保持一致，發光效率更高，更節能，通過特殊的結構設計，可以直接片與片相連接，連片成面，延展鋪于更大尺寸的范圍內，DC58V的輸入電壓設計，可以減少壓降來帶的亮度不一致和電源供應器的安裝數量。

技術研發人員：呂浩
受保護的技術使用者：深圳市炫寧電子有限公司
技術研發日：20240710
技術公布日：2025/4/28
