本技術涉及戶外照明裝置，具體而言，涉及一種太陽能壁燈。

背景技術：

1、太陽能壁燈是用于安裝在戶外的照明裝置，目前市面上的太陽能壁燈包括燈體和支撐板；支撐板用于固定在墻體上，燈體可拆式地連接在支撐板上；燈體包括前殼體、后蓋板、光伏發電板、控制電路板和蓄電池，光伏發電板固定在前殼體的前端面上，前殼體的內部形成后端開口的安裝腔，控制電路板固定在安裝腔中，前殼體的前側固定有與位于控制電路板上的人體感應器相對應的透光罩，前殼體的底部設置有透光孔，透光孔中固定有導光板，安裝腔的內部固定有燈板，導光板與燈板相對設置，蓄電池固定在安裝腔中，光伏發電板、蓄電池和燈板均與控制電路板電連接，后蓋板固定在前殼體后端的開口處并用于封閉安裝腔；然而在上述現有的太陽能壁燈中，控制電路板和燈板都是獨立固定在安裝腔中的，從而存在控制電路板和燈板與前殼體裝配麻煩和整體性差的缺點。

技術實現思路

1、本實用新型要解決的技術問題是提供一種太陽能壁燈，其能夠給控制電路板和燈板與前殼體的裝配帶來方便，且具有整體性好的優點，此外，還能夠提高對控制電路板和燈板的固定牢固度。

2、本實用新型提供一種太陽能壁燈，包括燈體和支撐板；支撐板用于固定在墻體上，燈體可拆式地連接在支撐板上；燈體包括前殼體、后蓋板、光伏發電板、控制電路板、蓄電池和支架；光伏發電板固定在前殼體的前端面上，前殼體的內部形成后端開口的安裝腔，支架固定在安裝腔中，控制電路板固定在支架上，前殼體的前側固定有與位于控制電路板上的人體感應器相對應的透光罩，前殼體的底部設置有透光孔，透光孔中固定有導光板，支架的底部固定有燈板，導光板與燈板相對設置，蓄電池固定在安裝腔中，光伏發電板、蓄電池和燈板均與控制電路板電連接，后蓋板固定在前殼體后端的開口處并用于封閉安裝腔。

3、本實用新型通過支架的設置，控制電路板和燈板能夠預先被固定在支架上，然后控制電路板和燈板能夠隨支架被一同固定在前殼體上的安裝腔中，從而能夠給控制電路板和燈板與前殼體的裝配帶來方便，且具有整體性好的優點，此外，還能夠提高對控制電路板和燈板的固定牢固度。

4、在一種可能的實施方式中，支架的左右兩端上均設置有沉頭孔，前殼體的前側內壁上設置有與沉頭孔一一對應的插接柱，每個插接柱均由前向后插入在對應位置上的沉頭孔中，每個插接柱的外側壁均與對應沉頭孔的內側壁相貼，支架通過兩個螺釘與前殼體固定，兩個螺釘分別由后向前穿設在其中一個沉頭孔中并與對應位置上的插接柱螺紋連接；通過采用這種結構后，在支架與前殼體進行裝配時，每個插接柱均能夠插入到對應位置上的沉頭孔中，即支架與前殼體能夠進行預定位，從而能夠給支架與前殼體的裝配帶來方便；此外，由于兩個螺釘分別由后向前穿設在其中一個沉頭孔中并與對應位置上的插接柱螺紋連接，從而能夠使得支架可靠地與前殼體固定在一起。

5、在一種可能的實施方式中，控制電路板的邊緣處設置有若干個呈周向分布的第一定位孔，支架的前側設置有與若干個第一定位孔一一對應的第一定位柱，每個第一定位柱均插入在對應位置上的第一定位孔中，第一定位柱經燙粘并產生形變后將控制電路板緊固在支架上；通過采用這種結構后，在控制電路板與支架進行裝配時，每個第一定位柱均能夠插入到對應位置上的第一定位孔中，即能夠實現對控制電路板和支架的預定位，也即能夠給控制電路板與支架的裝配帶來方便，此外，由于第一定位柱經燙粘并產生形變后將控制電路板緊固在支架上，從而具有控制電路板與支架固定方便的優點。

6、在一種可能的實施方式中，燈板的邊緣處設置有若干個呈周向分布的第二定位孔，支架的底部設置有與若干個第二定位孔一一對應的第二定位柱，每個第二定位柱均插入在對應位置上的第二定位孔中，第二定位柱經燙粘并產生形變后將燈板緊固在支架上；通過采用這種結構后，在燈板與支架進行裝配時，每個第二定位柱均能夠插入到對應位置上的第二定位孔中，即能夠實現對燈板和支架的預定位，也即能夠給燈板與支架的裝配帶來方便，此外，由于第二定位柱經燙粘并產生形變后將燈板緊固在支架上，從而具有燈板與支架固定方便的優點。

7、在一種可能的實施方式中，支撐板的前側設置有兩個呈左右對稱的掛鉤，后蓋板上設置有與掛鉤一一對應的掛孔，每個掛鉤均與對應位置上的掛孔配合掛接；通過采用這種結構后，燈體能夠方便地掛裝在支撐板上，即燈體能夠方便地與支撐板實現可拆式連接。

8、在一種可能的實施方式中，支撐板上設置有長形孔組，支撐板通過穿設在長形孔組中的螺栓固定在墻體上；通過采用這種結構后，支撐板能夠被可靠地固定在墻體上。

9、在一種可能的實施方式中，光伏發電板由上至下逐漸朝前側傾斜；通過采用這種結構后，光伏發電板能夠更好地接收到太陽光并進行光伏發電。

技術特征：

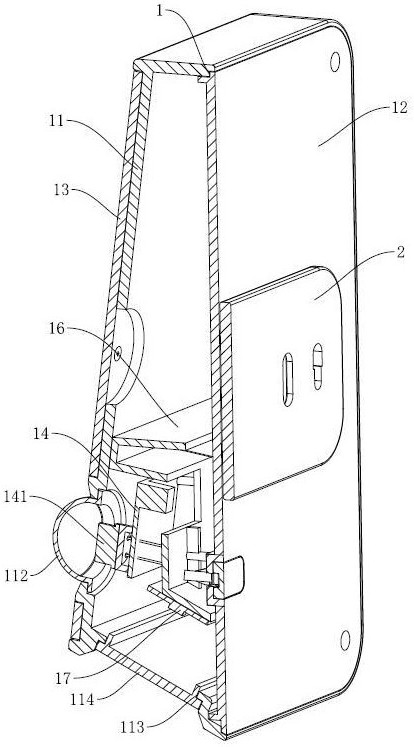

1.一種太陽能壁燈，包括燈體（1）和支撐板（2）；所述支撐板（2）用于固定在墻體上，所述燈體（1）可拆式地連接在所述支撐板（2）上；其特征在于：所述燈體（1）包括前殼體（11）、后蓋板（12）、光伏發電板（13）、控制電路板（14）、蓄電池（15）和支架（16）；所述光伏發電板（13）固定在所述前殼體（11）的前端面上，所述前殼體（11）的內部形成后端開口的安裝腔（111），所述支架（16）固定在所述安裝腔（111）中，所述控制電路板（14）固定在支架（16）上，所述前殼體（11）的前側固定有與位于控制電路板（14）上的人體感應器（141）相對應的透光罩（112），所述前殼體（11）的底部設置有透光孔（113），所述透光孔（113）中固定有導光板（114），所述支架（16）的底部固定有燈板（17），所述導光板（114）與所述燈板（17）相對設置，所述蓄電池（15）固定在所述安裝腔（111）中，所述光伏發電板（13）、蓄電池（15）和燈板（17）均與控制電路板（14）電連接，所述后蓋板（12）固定在所述前殼體（11）后端的開口處并用于封閉所述安裝腔（111）。

2.根據權利要求1所述的太陽能壁燈，其特征在于：所述支架（16）的左右兩端上均設置有沉頭孔（161），所述前殼體（11）的前側內壁上設置有與所述沉頭孔（161）一一對應的插接柱（115），每個所述插接柱（115）均由前向后插入在對應位置上的沉頭孔（161）中，每個所述插接柱（115）的外側壁均與對應沉頭孔（161）的內側壁相貼，所述支架（16）通過兩個螺釘與所述前殼體（11）固定，兩個所述螺釘分別由后向前穿設在其中一個沉頭孔（161）中并與對應位置上的插接柱（115）螺紋連接。

3.根據權利要求1或2所述的太陽能壁燈，其特征在于：所述控制電路板（14）的邊緣處設置有若干個呈周向分布的第一定位孔（142），所述支架（16）的前側設置有與若干個所述第一定位孔（142）一一對應的第一定位柱（162），每個所述第一定位柱（162）均插入在對應位置上的第一定位孔（142）中，所述第一定位柱（162）經燙粘并產生形變后將控制電路板（14）緊固在支架（16）上。

4.根據權利要求1或2所述的太陽能壁燈，其特征在于：所述燈板（17）的邊緣處設置有若干個呈周向分布的第二定位孔（171），所述支架（16）的底部設置有與若干個所述第二定位孔（171）一一對應的第二定位柱（163），每個所述第二定位柱（163）均插入在對應位置上的第二定位孔（171）中，所述第二定位柱（163）經燙粘并產生形變后將燈板（17）緊固在支架（16）上。

5.根據權利要求1或2所述的太陽能壁燈，其特征在于：所述支撐板（2）的前側設置有兩個呈左右對稱的掛鉤（21），所述后蓋板（12）上設置有與所述掛鉤（21）一一對應的掛孔（121），每個所述掛鉤（21）均與對應位置上的掛孔（121）配合掛接。

6.根據權利要求5所述的太陽能壁燈，其特征在于：所述支撐板（2）上設置有長形孔組（22），所述支撐板（2）通過穿設在長形孔組（22）中的螺栓固定在墻體上。

7.根據權利要求1或2所述的太陽能壁燈，其特征在于：所述光伏發電板（13）由上至下逐漸朝前側傾斜。

技術總結
本技術提供一種太陽能壁燈，包括燈體和支撐板；燈體可拆式地連接在支撐板上；燈體包括前殼體、后蓋板、光伏發電板、控制電路板、蓄電池和支架；光伏發電板固定在前殼體的前端面上，前殼體的內部形成后端開口的安裝腔，支架固定在安裝腔中，控制電路板固定在支架上，前殼體的前側固定有與位于控制電路板上的人體感應器相對應的透光罩，前殼體的底部設置有透光孔，透光孔中固定有導光板，支架的底部固定有燈板，蓄電池固定在安裝腔中，后蓋板固定在前殼體后端的開口處并用于封閉安裝腔；本技術能夠給控制電路板和燈板與前殼體的裝配帶來方便，且具有整體性好的優點，此外，還能夠提高對控制電路板和燈板的固定牢固度。

技術研發人員：陳忠林
受保護的技術使用者：寧波晗達電器有限公司
技術研發日：20240729
