本技術涉及星空燈，更具體地涉及一種便攜式球形天眼星空燈。

背景技術：

1、便攜式球形天眼星空燈是一種模擬星空效果的照明設備，通常由led光源、光學元件和控制系統組成，它們可以投射出類似于真實夜空的星星、星座、銀河等圖案，營造出浪漫或科幻的氛圍。這類產品通常具有便攜性，適合在室內或戶外使用，如家庭、派對、露營等場合。

2、現有的便攜式球形天眼星空燈在日常使用過程中，會因為需要操作者根據使用需求更換不同的星空圖形罩，從而增加了球形天眼星空燈多樣性，進而優化了設備的使用性，而在拆卸的過程中，會因為更換星空圖形罩操作復雜從而影響操作者的使用體驗。

3、現有的便攜式球形天眼星空燈在日常使用中，在設備使用時因為缺少電量，而操作設備無法正常運行，需要安裝蓄電池進行儲蓄電量，而電源在長久使用過程中，都會存在損耗，從而導致電量儲存上限變低，從而影響操作者的使用體驗。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種便攜式球形天眼星空燈，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種便攜式球形天眼星空燈，包括球形燈底部外殼，所述球形燈底部外殼的外部活動套接球形燈頂部外殼，所述球形燈頂部外殼的頂部活動套接星空圖形罩，所述星空圖形罩的外部固定連接固定u型環，所述固定u型環的外部活動套接u型滑插槽，所述u型滑插槽的內部活動套接復合按鈕，所述球形燈底部外殼的底部固定連接星空燈底座，所述星空燈底座的外部開設有電源安裝槽，所述電源安裝槽的外部活動連接發電電板，所述發電電板的外部活動套接固定螺栓。

3、進一步的，所述球形燈頂部外殼的內部活動套接控制按鈕，所述控制按鈕的底部設有顯示屏。

4、進一步的，所述球形燈底部外殼的外部活動連接攜帶金屬環，所述球形燈底部外殼的外部固定連接反光條。

5、進一步的，所述球形燈底部外殼的內部設有機盒外殼，所述機盒外殼的頂部設有擴光燈，所述機盒外殼的外部固定連接指示屏。

6、進一步的，所述機盒外殼的底部固定連接機盒螺栓，所述機盒螺栓的外活動套接機盒螺栓槽。

7、進一步的，所述機盒螺栓槽的外部固定連接機盒底座，所述機盒底座的內部固定套接電機，所述電機的外部活動套接電機齒輪。

8、進一步的，所述星空燈底座的底部固定連接支撐腿，所述支撐腿的底部固定連接橡膠墊。

9、本實用新型的技術效果和優點：

10、1.本實用新型通過設有固定u型環，有利于通過球形燈底部外殼外部套接的球形燈頂部外殼進行安裝有星空圖形罩，可以方便操作者更換不同的星空圖形罩，通過星空圖形罩外部的連接的固定u型環進行插入到u型滑插槽中，并通過u型滑插槽套接的復合按鈕進行穿透固定u型環，從而方便操作者進行快捷更換星空圖形罩，有效的優化了操作者的使用體驗。

11、2.本實用新型通過設有發電電板，有利于通過球形燈底部外殼底部星空燈底座進行開設有電源安裝槽，從而方便操作者進行安裝發電電板，發電電板的背面安裝有太陽能發電板進行發電，同時還在發電電板的內部活動套接固定螺栓，從而將發電電板固定在電源安裝槽中，有效的優化了操作者的使用體驗。

技術特征：

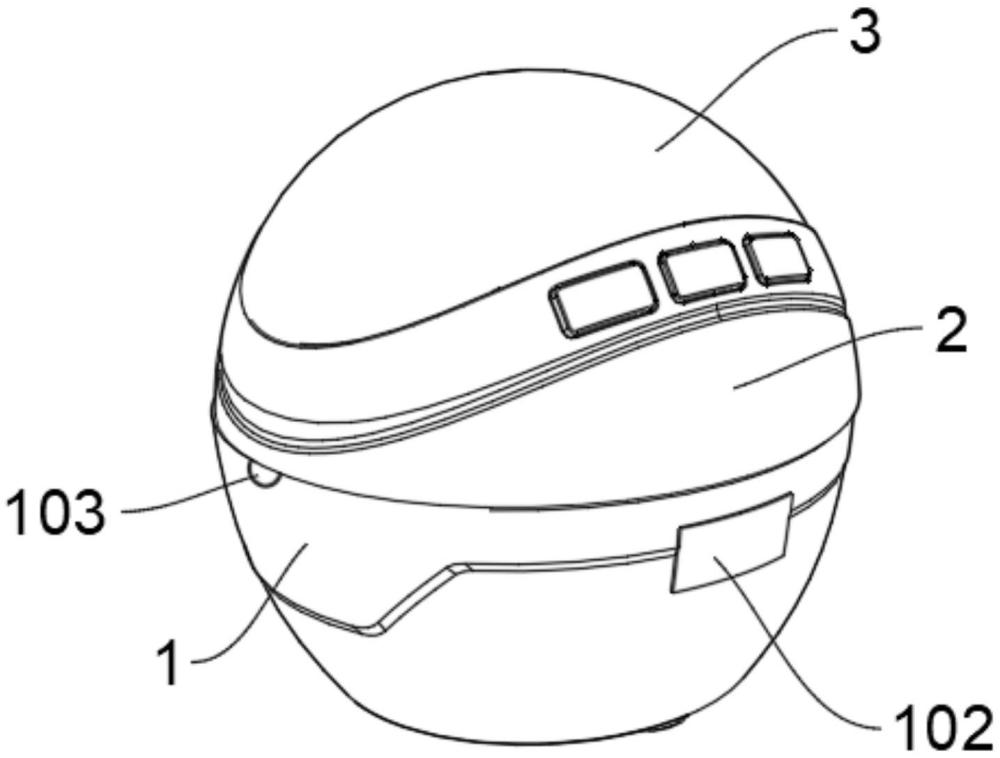

1.一種便攜式球形天眼星空燈，包括球形燈底部外殼(1)，其特征在于：所述球形燈底部外殼(1)的外部活動套接球形燈頂部外殼(2)，所述球形燈頂部外殼(2)的頂部活動套接星空圖形罩(3)，所述星空圖形罩(3)的外部固定連接固定u型環(4)，所述固定u型環(4)的外部活動套接u型滑插槽(5)，所述u型滑插槽(5)的內部活動套接復合按鈕(6)，所述球形燈底部外殼(1)的底部固定連接星空燈底座(7)，所述星空燈底座(7)的外部開設有電源安裝槽(8)，所述電源安裝槽(8)的外部活動連接發電電板(9)，所述發電電板(9)的外部活動套接固定螺栓(10)。

2.根據權利要求1所述的一種便攜式球形天眼星空燈，其特征在于：所述球形燈頂部外殼(2)的內部活動套接控制按鈕(101)，所述控制按鈕(101)的底部設有顯示屏(102)。

3.根據權利要求1所述的一種便攜式球形天眼星空燈，其特征在于：所述球形燈底部外殼(1)的外部活動連接攜帶金屬環(103)，所述球形燈底部外殼(1)的外部固定連接反光條(104)。

4.根據權利要求1所述的一種便攜式球形天眼星空燈，其特征在于：所述球形燈底部外殼(1)的內部設有機盒外殼(105)，所述機盒外殼(105)的頂部設有擴光燈(106)，所述機盒外殼(105)的外部固定連接指示屏(107)。

5.根據權利要求4所述的一種便攜式球形天眼星空燈，其特征在于：所述機盒外殼(105)的底部固定連接機盒螺栓(108)，所述機盒螺栓(108)的外活動套接機盒螺栓槽(109)。

6.根據權利要求5所述的一種便攜式球形天眼星空燈，其特征在于：所述機盒螺栓槽(109)的外部固定連接機盒底座(201)，所述機盒底座(201)的內部固定套接電機(202)，所述電機(202)的外部活動套接電機齒輪(203)。

7.根據權利要求1所述的一種便攜式球形天眼星空燈，其特征在于：所述星空燈底座(7)的底部固定連接支撐腿(204)，所述支撐腿(204)的底部固定連接橡膠墊(205)。

技術總結
本技術涉及星空燈技術領域，且公開了一種便攜式球形天眼星空燈，包括球形燈底部外殼，所述球形燈底部外殼的外部活動套接球形燈頂部外殼，所述球形燈頂部外殼的頂部活動套接星空圖形罩，所述星空圖形罩的外部固定連接固定U型環，所述固定U型環的外部活動套接U型滑插槽，所述U型滑插槽的內部活動套接復合按鈕，所述球形燈底部外殼的底部固定連接星空燈底座，所述電源安裝槽的外部活動連接發電電板，所述發電電板的外部活動套接固定螺栓；本技術通過設有固定U型環，有利于通過U型滑插槽套接的復合按鈕進行穿透固定U型環，從而方便操作者進行快捷更換星空圖形罩，有效的優化了操作者的使用體驗。

技術研發人員：李俊炎
受保護的技術使用者：深圳市以居格家居有限公司
技術研發日：20240709
技術公布日：2025/4/28
