本技術涉及l(fā)ed線條燈，具體為一種可拼接led線條燈。

背景技術：

1、led線條燈系列是一種高端的柔性裝飾燈，其特點是耗電低，壽命長，高亮度，易彎曲，免維護等，特別適合室內外娛樂場所，建筑物輪廓勾畫及廣告牌的制作等。

2、但在實際使用過程中依然存在以下問題：

3、現有的led線條燈在使用過程中，led線條燈在組裝時，大多通過多組螺栓進行組合安裝，該種方式在安裝過程中，易導致承載led線條燈的框體組合出現位置上偏移的情況，導致整體安裝之后，美觀感不佳，同時整體拼裝過程較為麻煩，安裝過程耗時耗力。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種可拼接led線條燈，具備能夠有效對led線條燈進行組合拼接，提高其安裝效率，以及美觀效果的優點，解決了背景技術中提出的問題。

2、本實用新型提供如下技術方案：一種可拼接led線條燈，包括：上殼體和下殼體，所述上殼體和下殼體上設置有拼接機構，所述拼接機構包括有l(wèi)形連接塊、承載塊和側板，所述l形連接塊的側邊與下殼體的內部側邊固定連接，所述l形連接塊設置有兩組，所述承載塊的側邊與上殼體的內部側邊固定連接，所述承載塊設置有兩組，且兩組承載塊上開設有插入槽，所述l形連接塊的端部與插入槽的內部滑動連接，所述上殼體的上部兩側均開設有嵌入槽，所述上殼體和下殼體的兩側均開設有滑槽，所述側板的側面分別嵌入槽和滑槽的內部插接，所述側板的內側與上殼體和下殼體的兩側表面貼合，所述側板的頂部和上殼體的內部螺紋連接有安裝螺栓。

3、優選的，所述下殼體的內部底部中部位置開設有滑動槽，所述滑動槽的內部滑動連接有承接塊，所述承接塊的頂部開設有三組安裝槽，三組所述安裝槽的內部粘貼有l(wèi)ed燈條。

4、優選的，所述l形連接塊和承載塊均以上殼體和下殼體的中線對稱設置，所述下殼體的內部兩側壁均固定連接有白光板，所述白光板的另一端表面與上殼體的內壁貼合。

5、優選的，所述下殼體的底部兩側均固定連接有安裝板，所述安裝板的兩側均開設有安裝孔。

6、優選的，所述上殼體和下殼體的相對側貼合，所述上殼體的前側固定連接有透光板。

7、優選的，所述側板的內部開設有線束孔，所述線束孔的位置與led燈條的位置相對應。

8、與現有技術對比，本實用新型具備以下有益效果：

9、1、該種可拼接led線條燈，通過設置拼接機構，當進行拼接時，由于上殼體的內部兩側設置有承載塊，下殼體的內部兩側均設置有l(wèi)形連接塊，且承載塊的內部開設有插入槽，通過把l形連接塊插入承載塊上開設的插入槽內部，完成對上殼體和下殼體的簡易拼接，此時再把側板卡接進上殼體上開設的嵌入槽以及上殼體和下殼體上開設的滑槽內部，再通過相適配的安裝螺栓嵌入側板和上殼體內，從而完成對上殼體和下殼體的整體拼接，該結構的設置，能夠有效的對燈體所需的上殼體和下殼體進行拼接，且拼接過程方便簡單，減少了安裝所需的步驟，避免出現上殼體和下殼體在拼接過程中出現位置上差別的情況，保障了整體的美觀，同時便于工人進行操作。

10、2、該種可拼接led線條燈，通過設置滑動槽、承接塊和安裝槽，由于下殼體的內部底部開設有滑動槽，且承接塊的下側與滑動槽的內部滑動連接，同時led燈條則通過粘貼的方式安裝在承接塊上開設的安裝槽的內部，進而在安裝時可把承接塊取出進行安裝，拓寬了其安裝范圍，提高安裝效率，同時可快速的組裝在上殼體和下殼體的內部，便于后續的整體使用。

技術特征：

1.一種可拼接led線條燈，其特征在于，包括：上殼體(1)和下殼體(2)，所述上殼體(1)和下殼體(2)上設置有拼接機構(9)，所述拼接機構(9)包括有l(wèi)形連接塊(17)、承載塊(18)和側板(7)，所述l形連接塊(17)的側邊與下殼體(2)的內部側邊固定連接，所述l形連接塊(17)設置有兩組，所述承載塊(18)的側邊與上殼體(1)的內部側邊固定連接，所述承載塊(18)設置有兩組，且兩組承載塊(18)上開設有插入槽(19)，所述l形連接塊(17)的端部與插入槽(19)的內部滑動連接，所述上殼體(1)的上部兩側均開設有嵌入槽(11)，所述上殼體(1)和下殼體(2)的兩側均開設有滑槽(10)，所述側板(7)的側面分別嵌入槽(11)和滑槽(10)的內部插接，所述側板(7)的內側與上殼體(1)和下殼體(2)的兩側表面貼合，所述側板(7)的頂部和上殼體(1)的內部螺紋連接有安裝螺栓(8)。

2.根據權利要求1所述的一種可拼接led線條燈，其特征在于：所述下殼體(2)的內部底部中部位置開設有滑動槽(12)，所述滑動槽(12)的內部滑動連接有承接塊(13)，所述承接塊(13)的頂部開設有三組安裝槽(15)，三組所述安裝槽(15)的內部粘貼有l(wèi)ed燈條(14)。

3.根據權利要求1所述的一種可拼接led線條燈，其特征在于：所述l形連接塊(17)和承載塊(18)均以上殼體(1)和下殼體(2)的中線對稱設置，所述下殼體(2)的內部兩側壁均固定連接有白光板(16)，所述白光板(16)的另一端表面與上殼體(1)的內壁貼合。

4.根據權利要求1所述的一種可拼接led線條燈，其特征在于：所述下殼體(2)的底部兩側均固定連接有安裝板(4)，所述安裝板(4)的兩側均開設有安裝孔(5)。

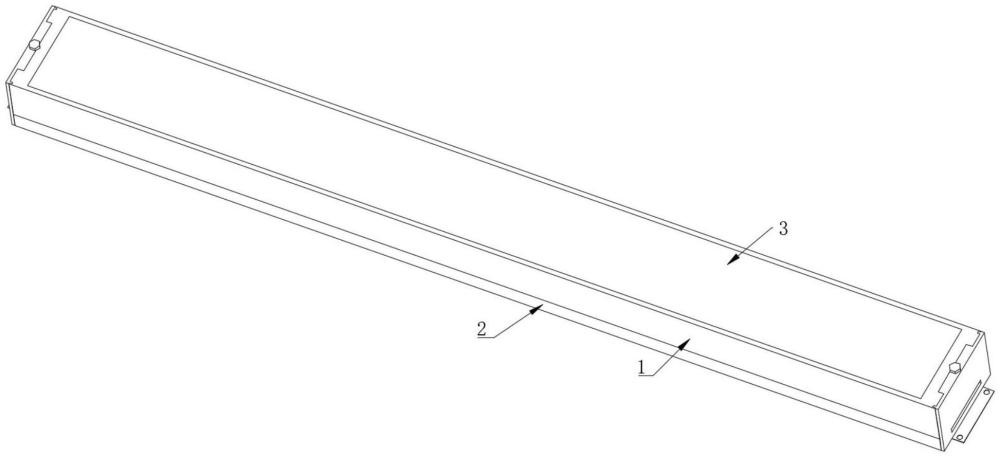

5.根據權利要求1所述的一種可拼接led線條燈，其特征在于：所述上殼體(1)和下殼體(2)的相對側貼合，所述上殼體(1)的前側固定連接有透光板(3)。

6.根據權利要求1所述的一種可拼接led線條燈，其特征在于：所述側板(7)的內部開設有線束孔(6)，所述線束孔(6)的位置與led燈條(14)的位置相對應。

技術總結
本技術涉及LED線條燈技術領域，且公開了一種可拼接LED線條燈，包括：上殼體和下殼體，所述上殼體和下殼體上設置有拼接機構，所述拼接機構包括有L形連接塊、承載塊和側板，所述L形連接塊的側邊與下殼體的內部側邊固定連接，所述L形連接塊設置有兩組，所述承載塊的側邊與上殼體的內部側邊固定連接，所述承載塊設置有兩組，且兩組承載塊上開設有插入槽，所述L形連接塊的端部與插入槽的內部滑動連接。該種可拼接LED線條燈，能夠有效的對燈體所需的上殼體和下殼體進行拼接，且拼接過程方便簡單，減少了安裝所需的步驟，避免出現上殼體和下殼體在拼接過程中出現位置上差別的情況，保障了整體的美觀，同時便于工人進行操作。

技術研發人員：楊君,趙艷
受保護的技術使用者：沈陽格瑞捷機電設備有限公司
技術研發日：20240708
技術公布日：2025/4/28
