本技術涉及童車，具體而言，涉及一種童車照明裝置。

背景技術：

1、隨著人們生活水平的不斷提高，人們對生活中各種用品質量要求也不斷提升，各種生活中常見用品的升級和二次改造產品應運而生，這一特點在母嬰用品領域表現的尤為突出，究其原因，是因為國內普遍對兒童的成長較為重視，凡是涉及到兒童的產品不但要求美觀、要有吸引力，更加注重的是產品本身的安全性能。

2、目前在童車領域，各種結構的童車數不勝數，但童車一般不具有光照功能，在夜晚騎行時，一方面不容易發現前方的路況，另一方面也難以讓對方察覺到，安全性能有待進一步的提升，同時童車照明出的直射光會影響對向的車輛，可能使得對向車輛對騎行的兒童造成傷害。

3、綜上所述，故現在迫切需要一種童車照明裝置，用來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種童車照明裝置。

2、本實用新型是這樣實現的：

3、一種童車照明裝置，包括燈罩、外殼、控制開關、發光體、遮光板、透光片以及電池槽；所述燈罩設置為全透明的半球狀結構，其內部中空；所述外殼固定安裝在所述燈罩的圓形結構上，其內部設置為中空；所述外殼遠離燈罩的一端上設置有安裝口，所述安裝口朝向所述燈罩。

4、所述發光體、遮光板以及透光片設置在所述外殼內部，所述發光體安裝在所述安裝口上；所述遮光板設置在所述發光體遠離所述外殼的一側，所述遮光板為圓片狀，所述透光片呈圓環狀，所述透光片固定安裝在所述外殼上，所述遮光板固定安裝在所述透光片的中心。

5、所述控制開關固定安裝在所述外殼的一側；所述外殼遠離所述燈罩的一側固定安裝有安裝槽，所述安裝槽包括左擋板和右擋板，所述安裝槽可活動安裝在童車的支架上；

6、所述外殼遠離所述燈罩的一側還安裝有凸塊，所述凸塊遠離所述外殼的一端設置有電池槽，所述電池槽的開口朝向遠離外殼的一端，所述電池槽遠離外殼的一側設置有電池板，所述電池板的一側安裝有固定件，所述電池板遠離固定件的一側設置有通孔，所述電池板通過所述固定件、通孔與所述電池槽固定連接。

7、優選的，所述凸塊靠近所述通孔的一側設置有凹槽，所述凹槽與所述外殼連接位置設置有透氣孔。

8、優選的，所述發光體為白熾燈泡。

9、優選的，所述發光體為環狀燈管。

10、本實用新型相對于現有技術所產生的有益效果是：

11、1.本實用新型所展示的所述一種童車照明裝置，通過設置所述燈罩為全透明的半球狀結構，燈罩內部中空；所述外殼固定安裝在所述燈罩的圓形結構上，其內部設置為中空；所述外殼遠離燈罩的一端上設置有安裝口，所述安裝口朝向所述燈罩；所述發光體、遮光板以及透光片設置在所述外殼內部，所述發光體安裝在所述安裝口上；所述遮光板設置在所述發光體遠離所述外殼的一側，所述遮光板為圓片狀；使得所述發光體釋放的燈光通過遮光板進行反射，避免燈光通過燈罩的頂部進行直射，形成單一亮點的直射光，防止影響對向車輛，對騎行童車的兒童形成安全隱患；同時設置所述透光片呈圓環狀，所述透光片固定安裝在所述外殼上，所述遮光板固定安裝在所述透光片的中心；所述發光體釋放的燈光通過透光片進行打在透明罩子上，能讓光點亮整個燈罩，使得燈罩上的光更加柔和飽滿，協助騎行童車的兒童進行騎行。

技術特征：

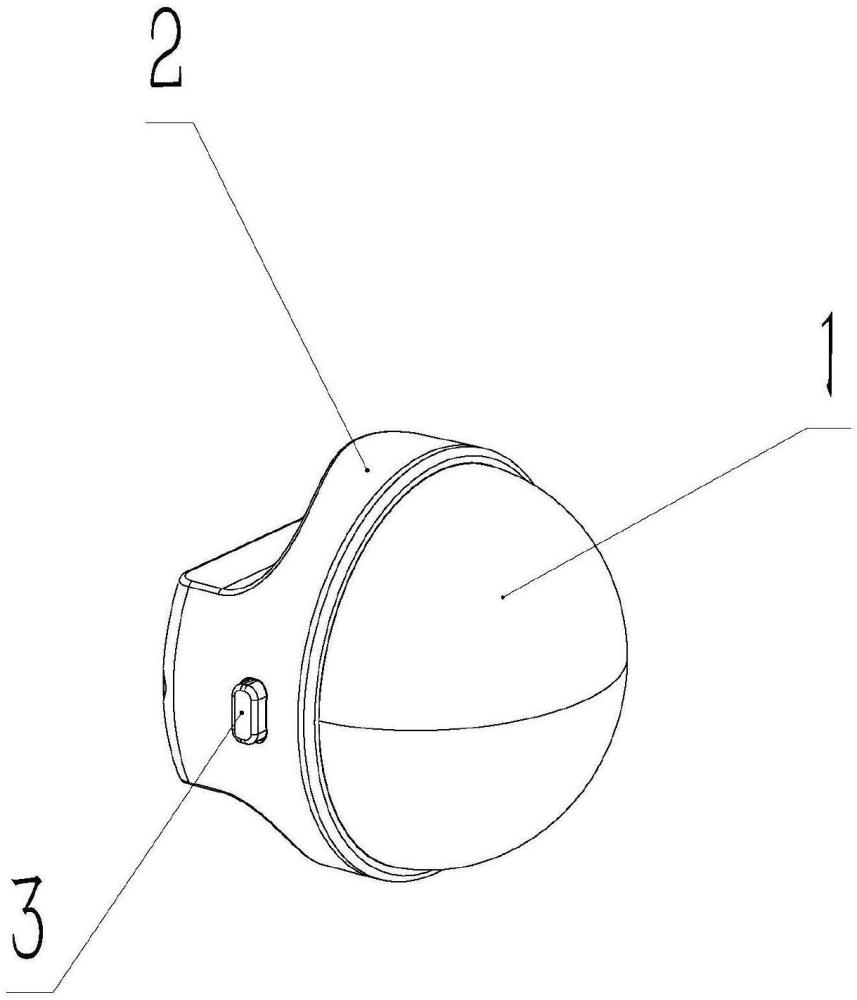

1.一種童車照明裝置，包括燈罩(1)、外殼(2)、控制開關(3)、發光體、遮光板(11)、透光片(12)以及電池槽(13)；

2.根據權利要求1所述的一種童車照明裝置，其特征在于，所述控制開關(3)固定安裝在所述外殼(2)的一側。

3.根據權利要求1所述的一種童車照明裝置，其特征在于，所述外殼(2)遠離所述燈罩(1)的一側固定安裝有安裝槽(4)，所述安裝槽(4)包括左擋板(41)和右擋板(42)，所述安裝槽(4)可活動安裝在童車的支架上。

4.根據權利要求1所述的一種童車照明裝置，其特征在于，所述外殼(2)遠離所述燈罩(1)的一側還安裝有凸塊(8)，所述凸塊(8)遠離所述外殼(2)的一端設置有電池槽(13)，所述電池槽(13)的開口朝向遠離外殼(2)的一端，所述電池槽(13)遠離外殼(2)的一側設置有電池板(9)，所述電池板(9)的一側安裝有固定件(10)，所述電池板(9)遠離固定件(10)的一側設置有通孔(6)，所述電池板(9)通過所述固定件(10)、通孔(6)與所述電池槽(13)固定連接。

5.根據權利要求4所述的一種童車照明裝置，其特征在于，所述凸塊(8)靠近所述通孔(6)的一側設置有凹槽(5)，所述凹槽(5)與所述外殼(2)連接位置設置有透氣孔(7)。

6.根據權利要求1所述的一種童車照明裝置，其特征在于，所述發光體為白熾燈泡。

7.根據權利要求1所述的一種童車照明裝置，其特征在于，所述發光體為環狀燈管。

技術總結
本技術提供了一種童車照明裝置，包括燈罩、外殼、控制開關、發光體、遮光板、透光片以及電池槽；通過設置所述燈罩為全透明的半球狀結構，燈罩內部中空；所述外殼固定安裝在所述燈罩上，其內部中空；所述外殼遠離燈罩的一端上設置有安裝口，所述安裝口朝向所述燈罩；所述發光體安裝在所述安裝口上；所述遮光板設置在所述發光體遠離所述外殼的一側，所述遮光板為圓片狀；使得燈光通過遮光板進行反射，避免燈光通過燈罩的頂部進行直射，形成單一亮點；同時設置所述透光片呈圓環狀，所述透光片固定安裝在所述外殼上，所述遮光板固定安裝在所述透光片的中心；燈光通過透光片進行打在透明罩子上，能讓光點亮整個燈罩，使得燈罩上的光更加柔和飽滿。

技術研發人員：石志輝
受保護的技術使用者：邯鄲市億航車業有限公司
技術研發日：20240801
技術公布日：2025/4/28
