本技術涉及室內設計用光照模擬，具體為一種室內設計用光照模擬展示裝置。

背景技術：

1、室內設計是根據建筑物的使用性質、所處環境和相應標準，運用物質技術手段和建筑設計原理，創造功能合理、滿足人們物質和精神生活需要的室內環境。

2、公開號為cn214468083u的中國專利公開了一種室內設計光照模擬裝置，通過設置的調節機構與其內部包括的部件，采用第一驅動電機作為輸出的中樞，以及采用螺紋帶動調節塊的方式，便于帶動位移機構與其上設置的模擬燈組調節高度，擴大了模擬燈組在不同高度下模擬的照射，提高了模擬的范圍，設置的位移機構與其內部包括的部件，采用第二驅動電機作為輸出的中樞，以及采用螺紋帶動位移塊調節的方式，便于帶動模擬燈組調節角度，擴大了模擬燈組在不同角度下模擬的照射，提高了實用性。

3、現有的室內設計光照模擬展示裝置旋轉的角度較為有限，且因結構問題導致占用空間較大，攜帶的便利性大大下降，為此，我們提出一種室內設計用光照模擬展示裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種室內設計用光照模擬展示裝置，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種室內設計用光照模擬展示裝置，包括底座，所述底座的頂部固定連接有固定塊，所述固定塊的內部固定安裝有第三電機，所述固定塊的頂部轉動連接有轉盤，所述第三電機的輸出端與轉盤固定連接，所述轉盤的頂部且相對應兩側均固定連接有第七連接塊，兩個所述第七連接塊相互靠近的一側設置有立柱，所述立柱的兩側且位于第七連接塊的內部均固定連接有第一轉軸，所述第一轉軸和第七連接塊轉動連接，所述立柱的內部設置有伸縮機構，所述伸縮機構的頂部固定連接有第五連接塊，所述第五連接塊的內部固定連接有電動伸縮桿，所述電動伸縮桿的輸出端設置有旋轉機構，所述旋轉機構的下方設置有光照模擬燈，其中一個所述第七連接塊的一側且位于第一轉軸的下方固定連接有第八連接塊，所述第八連接塊和第一轉軸的內部貫穿有插梢。

3、優選的，所述伸縮機構包括連接柱，所述連接柱滑動連接于立柱的內部，所述連接柱的兩側均固定連接有齒條，所述立柱的外側固定連接有外殼，所述外殼的內部且位于立柱的兩側均轉動連接有第三轉軸，所述第三轉軸的外側分別固定連接有嚙合齒輪和第二錐齒輪，所述外殼的內部且位于立柱的一側轉動連接有第二轉軸，所述第二轉軸的外側固定連接有兩個第一錐齒輪，所述第一錐齒輪與第二錐齒輪嚙合，所述外殼的一側固定連接有第二電機，所述第二電機的輸出端與第二轉軸固定連接，所述外殼和立柱相互靠近的一側開設有通槽，所述嚙合齒輪與齒條嚙合，有利于對光照模擬燈進行收納和升降，大大提高了實用性。

4、優選的，所述旋轉機構包括第二連接塊，所述第二連接塊固定連接于電動伸縮桿的輸出端，所述第二連接塊的底部固定連接有第四連接塊，所述第四連接塊的底部且相對應兩側均固定連接有第三連接塊，兩個所述第三連接塊相互靠近的一側轉動連接有第一連接塊，所述第一連接塊的底部與光照模擬燈固定連接，其中一個所述第三連接塊的一側固定連接有第一電機，所述第一電機的輸出端與第一連接塊固定連接，有利于對光照模擬燈進行上下旋轉，大大提高了旋轉的角度。

5、優選的，所述底座的頂部且遠離固定塊的一側固定連接有支撐架，有利于對立柱進行支撐，在收納時放置更加穩定。

6、優選的，所述底座的底部且相對應兩側均固定連接有兩個萬向輪，所述底座的一側固定連接有第六連接塊，所述第六連接塊的頂部固定連接有把手，便于對裝置進行移動。

7、優選的，所述固定塊的一側固定連接有控制面板，所述電動伸縮桿、第一電機、第二電機、光照模擬燈、第三電機均與控制面板電性連接，便于工作人員進行操作，使得操作更加便利。

8、本實用新型提供了一種室內設計用光照模擬展示裝置，具備以下有益效果：

9、1、該室內設計用光照模擬展示裝置，通過設置有伸縮機構，可以在使用時通過立柱、連接柱、第二電機、外殼、嚙合齒輪、第一錐齒輪、第二轉軸、第二錐齒輪、第三轉軸、齒條的相互配合，使得可以帶動光照模擬燈進行升高，且通過將插銷拔出后，將其旋轉可以進行折疊，有效的避免了移動時占用空間，提高了裝置的實用性。

10、2、該室內設計用光照模擬展示裝置，通過設置有轉盤、第三電機、第一連接塊、第二連接塊、第三連接塊、第四連接塊、第一電機的相互配合，使得可以調節光照模擬燈不同的角度，使得旋轉的角度大大提高，避免了自身的限制，使得光照模擬時的效果大幅提升，并有效的提高了工作人員操作時的便利性。

技術特征：

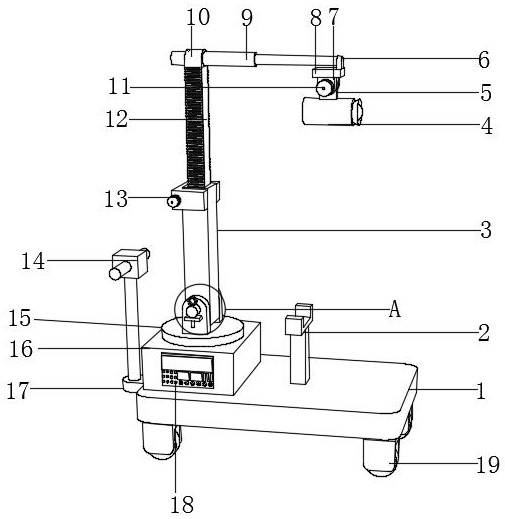

1.一種室內設計用光照模擬展示裝置，包括底座（1），其特征在于：所述底座（1）的頂部固定連接有固定塊（16），所述固定塊（16）的內部固定安裝有第三電機（20），所述固定塊（16）的頂部轉動連接有轉盤（15），所述第三電機（20）的輸出端與轉盤（15）固定連接，所述轉盤（15）的頂部且相對應兩側均固定連接有第七連接塊（21），兩個所述第七連接塊（21）相互靠近的一側設置有立柱（3），所述立柱（3）的兩側且位于第七連接塊（21）的內部均固定連接有第一轉軸（23），所述第一轉軸（23）和第七連接塊（21）轉動連接，所述立柱（3）的內部設置有伸縮機構，所述伸縮機構的頂部固定連接有第五連接塊（10），所述第五連接塊（10）的內部固定連接有電動伸縮桿（9），所述電動伸縮桿（9）的輸出端設置有旋轉機構，所述旋轉機構的下方設置有光照模擬燈（4），其中一個所述第七連接塊（21）的一側且位于第一轉軸（23）的下方固定連接有第八連接塊（22），所述第八連接塊（22）和第一轉軸（23）的內部貫穿有插梢（24）。

2.根據權利要求1所述的一種室內設計用光照模擬展示裝置，其特征在于：所述伸縮機構包括連接柱（12），所述連接柱（12）滑動連接于立柱（3）的內部，所述連接柱（12）的兩側均固定連接有齒條（31），所述立柱（3）的外側固定連接有外殼（25），所述外殼（25）的內部且位于立柱（3）的兩側均轉動連接有第三轉軸（30），所述第三轉軸（30）的外側分別固定連接有嚙合齒輪（26）和第二錐齒輪（29），所述外殼（25）的內部且位于立柱（3）的一側轉動連接有第二轉軸（28），所述第二轉軸（28）的外側固定連接有兩個第一錐齒輪（27），所述第一錐齒輪（27）與第二錐齒輪（29）嚙合，所述外殼（25）的一側固定連接有第二電機（13），所述第二電機（13）的輸出端與第二轉軸（28）固定連接，所述外殼（25）和立柱（3）相互靠近的一側開設有通槽，所述嚙合齒輪（26）與齒條（31）嚙合。

3.根據權利要求1所述的一種室內設計用光照模擬展示裝置，其特征在于：所述旋轉機構包括第二連接塊（6），所述第二連接塊（6）固定連接于電動伸縮桿（9）的輸出端，所述第二連接塊（6）的底部固定連接有第四連接塊（8），所述第四連接塊（8）的底部且相對應兩側均固定連接有第三連接塊（7），兩個所述第三連接塊（7）相互靠近的一側轉動連接有第一連接塊（5），所述第一連接塊（5）的底部與光照模擬燈（4）固定連接，其中一個所述第三連接塊（7）的一側固定連接有第一電機（11），所述第一電機（11）的輸出端與第一連接塊（5）固定連接。

4.根據權利要求1所述的一種室內設計用光照模擬展示裝置，其特征在于：所述底座（1）的頂部且遠離固定塊（16）的一側固定連接有支撐架（2）。

5.根據權利要求1所述的一種室內設計用光照模擬展示裝置，其特征在于：所述底座（1）的底部且相對應兩側均固定連接有兩個萬向輪（19），所述底座（1）的一側固定連接有第六連接塊（17），所述第六連接塊（17）的頂部固定連接有把手（14）。

6.根據權利要求1所述的一種室內設計用光照模擬展示裝置，其特征在于：所述固定塊（16）的一側固定連接有控制面板（18），所述電動伸縮桿（9）、第一電機（11）、第二電機（13）、光照模擬燈（4）、第三電機（20）均與控制面板（18）電性連接。

技術總結
本技術公開了一種室內設計用光照模擬展示裝置，涉及室內設計用光照模擬技術領域，包括底座，所述底座的頂部固定連接有固定塊，所述固定塊的內部固定安裝有第三電機，所述固定塊的頂部轉動連接有轉盤，所述第三電機的輸出端與轉盤固定連接，所述轉盤的頂部且相對應兩側均固定連接有第七連接塊，本技術的有益效果為：通過設置有伸縮機構，可以在使用時通過立柱、連接柱、第二電機、外殼、嚙合齒輪、第一錐齒輪、第二轉軸、第二錐齒輪、第三轉軸、齒條的相互配合，使得可以帶動光照模擬燈進行升高，且通過將插銷拔出后，將其旋轉可以進行折疊，有效的避免了移動時占用空間，提高了裝置的實用性。

技術研發人員：楊亞平
受保護的技術使用者：河南工業和信息化職業學院
技術研發日：20240719
技術公布日：2025/4/28
