本技術涉及園林綠化燈，尤其涉及一種具有快拆功能的可調式園林綠化燈。

背景技術：

1、園林綠化燈主要以外形和柔和的燈光為城市綠地景觀增添安全與美麗，并且普遍具有安裝方便、裝飾性強等特點，可用于公園、花園別墅、廣場綠化等場所的綠化帶的裝飾性照明。

2、在園林綠化中，道路邊緣一般會種植低矮的灌木，而為了照明與裝飾，在道路邊緣的灌木叢中會安裝照明燈，這些灌木在種植時較矮，隨著時間推移，灌木逐漸長高，并被綠化工人進行修剪，就會導致照明的綠化燈阻礙灌木修剪，并且照明燈高度無法適應灌木生長，導致其縮在灌木中，影響照明及裝飾效果，因此需要綠化燈可以根據灌木生長情況進行高度調整，并且可以快速拆卸便于維修更換及灌木修剪工作。

技術實現思路

1、本實用新型針對現有技術中的缺陷，提供一種具有快拆功能的可調式園林綠化燈。

2、本實用新型是通過如下技術方案實現的：

3、一種具有快拆功能的可調式園林綠化燈，包括基座、支撐管、燈座組件、燈具、罩殼及控制裝置，所述支撐管固定設置于所述基座頂部，所述控制裝置設置于支撐管內部，所述燈具安裝于所述燈座組件頂部，所述罩殼套設于支撐管外部，所述燈座組件包括燈座、連接桿、接觸塊、滑動塊、卡條及螺桿，所述連接桿固定設置于所述燈座底部，所述接觸塊固定設置于連接桿內側底端，所述滑動塊卡設于燈座底部，所述卡條固定設置于滑動塊底部，所述螺桿與滑動塊背部活動連接，控制裝置包括連接座、插桿、背板、接觸片、彈簧及限位條，所述連接座固定設置于基座上表面，所述插桿卡設于連接座一側內部，所述背板固定于插桿端部，所述接觸片設置于背板外側，所述彈簧套設于插桿外側，連接座背離接觸片安裝一側開設有限位卡槽，所述限位條固定設置于連接座一側限位卡槽的頂部內側。

4、在本實用新型一較佳實施例中，所述罩殼頂部固定設置于燈座底部，連接桿及卡條設置于罩殼內部；

5、罩殼主要對內部安裝的部件進行遮擋，并且避免外部水汽、雜物等進入支撐管內部。

6、在本實用新型一較佳實施例中，所述燈座底部開設有與滑動塊配合的滑槽，螺桿一端貫穿并延伸至燈座一側外部，螺桿與燈座通過螺紋連接；

7、通過螺桿旋轉控制滑動塊在燈座底部的位置改變來調整卡條與限位條的嚙合狀態，從而控制燈具高度調整。

8、在本實用新型一較佳實施例中，所述卡條卡設于連接座一側限位卡槽內，卡條外側開設有與限位條配合的限位槽。

9、在本實用新型一較佳實施例中，所述連接座一側開設有與連接桿配合的導向槽，接觸塊端部與接觸片接觸，并對接觸片產生擠壓；

10、在本實用新型一較佳實施例中，所述背板頂部呈傾斜設置，連接座一側導向槽內側開設有與背板配合的擠壓槽，彈簧設置于背板與導向槽底部之間；

11、背板頂部的傾斜面便于將接觸塊擠壓至與接觸片接觸，接觸塊對接觸片產生擠壓，使彈簧收縮，通過反作用力保證接觸片與接觸塊的接觸效果，從而保證對燈具的供電。

12、本實用新型的有益效果是：

13、該具有快拆功能的可調式園林綠化燈可以根據所安裝的位置及灌木的生長狀態進行燈具高度調整，調整方便可靠，并且在灌木進行修剪時，為了避免燈具對灌木修剪造成阻礙，可以對燈具頂部進行快速拆卸，以便于綠植維護工作。

技術特征：

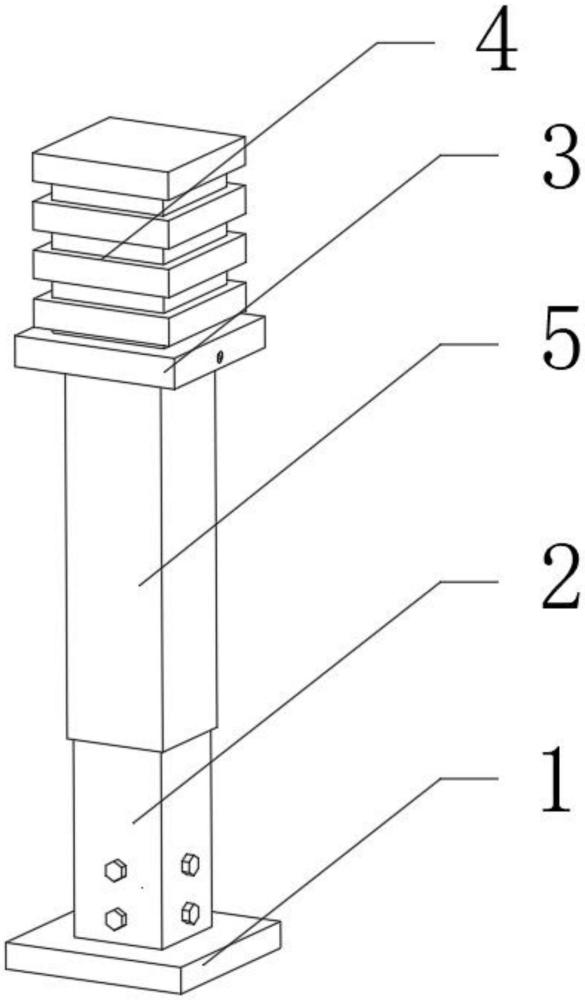

1.一種具有快拆功能的可調式園林綠化燈，包括基座(1)、支撐管(2)、燈座組件(3)、燈具(4)、罩殼(5)及控制裝置(6)，其特征在于：所述支撐管(2)固定設置于所述基座(1)頂部，所述控制裝置(6)設置于支撐管(2)內部，所述燈具(4)安裝于所述燈座組件(3)頂部，所述罩殼(5)套設于支撐管(2)外部；

2.根據權利要求1所述的具有快拆功能的可調式園林綠化燈，其特征在于：所述罩殼(5)頂部固定設置于燈座(31)底部，連接桿(32)及卡條(35)設置于罩殼(5)內部。

3.根據權利要求1所述的具有快拆功能的可調式園林綠化燈，其特征在于：所述燈座(31)底部開設有與滑動塊(34)配合的滑槽，螺桿(36)一端貫穿并延伸至燈座(31)一側外部，螺桿(36)與燈座(31)通過螺紋連接。

4.根據權利要求1所述的具有快拆功能的可調式園林綠化燈，其特征在于：所述卡條(35)卡設于連接座(61)一側限位卡槽內，卡條(35)外側開設有與限位條(66)配合的限位槽。

5.根據權利要求1所述的具有快拆功能的可調式園林綠化燈，其特征在于：所述連接座(61)一側開設有與連接桿(32)配合的導向槽，接觸塊(33)端部與接觸片(64)接觸，并對接觸片(64)產生擠壓。

6.根據權利要求5所述的具有快拆功能的可調式園林綠化燈，其特征在于：所述背板(63)頂部呈傾斜設置，連接座(61)一側導向槽內側開設有與背板(63)配合的擠壓槽，彈簧(65)設置于背板(63)與導向槽底部之間。

技術總結
本技術涉及園林綠化燈技術領域，尤其涉及一種具有快拆功能的可調式園林綠化燈，包括基座、支撐管、燈座組件、燈具、罩殼及控制裝置，所述支撐管固定設置于所述基座頂部，所述控制裝置設置于支撐管內部，所述燈具安裝于所述燈座組件頂部，所述罩殼套設于支撐管外部，所述燈座組件包括燈座、連接桿、接觸塊、滑動塊、卡條及螺桿，所述連接桿固定設置于所述燈座底部，該具有快拆功能的可調式園林綠化燈可以根據所安裝的位置及灌木的生長狀態進行燈具高度調整，調整方便可靠，并且在灌木進行修剪時，為了避免燈具對灌木修剪造成阻礙，可以對燈具頂部進行快速拆卸，以便于綠植維護工作。

技術研發人員：陳建文,馮亞冬,楊文祥
受保護的技術使用者：常州格林照明股份有限公司
技術研發日：20240717
技術公布日：2025/4/28
