本技術涉及燈具領域，尤其是涉及一種植物燈燈板。

背景技術：

1、植物燈，是為植物所用的燈具，模擬植物需要太陽光進行光合作用的原理，對植物進行補光或完全代替太陽光。植物燈需要發出較大范圍的光，光照強度要求較大，因此會選用多個燈珠規則排列在一塊燈板上形成，適應植物的生長需求。

2、植物的育苗環境處于濕度較濕的狀態，因此植物燈長時間處于潮濕環境中工作，燈具容易損壞，當對植物進行澆水時，水難免會濺到燈具上，可能導致燈具損壞，因此做好植物燈的防水工作是十分必要的。

3、市面上常用的植物燈大部分是在燈珠表面直接噴漆，從而利用漆面進行防水，但這種方式存在弊端，首先漆與燈珠材質的相容性不同，可能因為相容性差導致燈珠損壞；其次噴漆可能影響燈珠的發光效果，導致亮度降低、色彩不真實等問題。

4、因此，針對植物燈的防水問題，需要新的方案解決，以提升燈具的使用壽命。

技術實現思路

1、為了解決植物燈的防水問題，提升燈具防護等級，延長燈具使用時間，本申請提供一種植物燈燈板。

2、本申請提供的一種植物燈燈板采用如下的技術方案：

3、一種植物燈燈板，包括入射面和出光面，所述入射面排列有多個燈珠，每個所述燈珠的外部均套設有透鏡，所述入射面和所述出光面均設置有防水層，所述入射面的側邊設置有觸點，所述觸點用于連接電線，所述觸點設置有保護層。

4、通過采用上述技術方案，燈珠排列在入射面，通過套設透鏡一方面可以使燈珠的光路進行轉化，改善燈光效果，減少眩暈，另一方面避免直接在燈珠上噴漆，利用透鏡增強防水效果；防水層起到防水作用，針對于電線觸點，設置保護層進行防水處理。從而提升燈具防護等級，延長燈具使用時間。

5、可選的，所述燈珠排列在pcb基板上，所述透鏡與所述pcb基板相連接，所述防水層設置于所述pcb基板的表面，所述觸點設置于所述pcb基板的一側。

6、通過采用上述技術方案，使用pcb基板對燈珠進行支撐，同時方便進行導電。

7、可選的，所述防水層設置為有機硅阻燃三防漆層。

8、通過采用上述技術方案，使用有機硅阻燃三防漆層能使燈板獲得防水、防潮、防塵的功能，有利于延長燈板的使用壽命并提高產品的安全性和穩定性。

9、可選的，所述保護層設置為導熱硅膠層。

10、通過采用上述技術方案，導熱硅膠具有高導熱率，極佳的導熱性、較寬的使用溫度，很好的使用穩定性，較低的稠度和良好的施工性能，保證電線觸點處的防水處理。

11、可選的，所述入射面的所述防水層開設有多個容納所述透鏡的通孔。

12、通過采用上述技術方案，通過通孔的設置方便透鏡與pcb基板進行連接，實現透鏡對燈珠的籠罩。

13、可選的，所述透鏡設置為圓臺形狀，所述透鏡包括頂面和底面，所述底面連接于所述pcb基板，所述底面朝向所述頂面延伸開設有容納槽，所述燈珠位于所述容納槽中。

14、通過采用上述技術方案，設置為圓臺形的透鏡，可以使得光源形成均勻的效果，減少對人體眼睛的刺激性，減少眩暈效果。

15、可選的，所述pcb基板的兩端均設置有連接板，所述pcb基板和所述連接板共同開設有多個弧形槽，所述弧形槽用于連接牽引線。

16、通過采用上述技術方案，連接板和弧形槽的設置方便了pcb基板和牽引線的連接。

17、可選的，所述牽引線連接有鎖扣，所述鎖扣穿過所述弧形槽并連接于所述連接板，多個所述牽引線集中連接有總板。

18、通過采用上述技術方案，牽引線通過鎖扣實現和連接板、pcb基板的連接，通過總板使得pcb基板可以保持平衡。

19、可選的，所述透鏡的底面連接有定位柱腳，所述pcb基板設置有限位柱，所述定位柱腳設置于所述限位柱中。

20、通過采用上述技術方案，通過定位柱腳和限位柱實現pcb基板和透鏡的連接，使得連接的密封性更強，穩定性更好。

21、綜上所述，本申請具有至少以下任意一種有益效果：

22、1.燈珠排列在入射面，通過套設透鏡一方面可以使燈珠的光路進行轉化，改善燈光效果，減少眩暈，另一方面避免直接在燈珠上噴漆，利用透鏡增強防水效果；防水層起到防水作用，針對于電線觸點，設置保護層進行防水處理。從而提升燈具防護等級，延長燈具使用時間。

23、2.使用有機硅阻燃三防漆層能使燈板獲得防水、防潮、防塵的功能，有利于延長燈板的使用壽命并提高產品的安全性和穩定性。

24、3.導熱硅膠具有具有高導熱率，極佳的導熱性、較寬的使用溫度，很好的使用穩定性，較低的稠度和良好的施工性能，保證電線觸點處的防水處理。

技術特征：

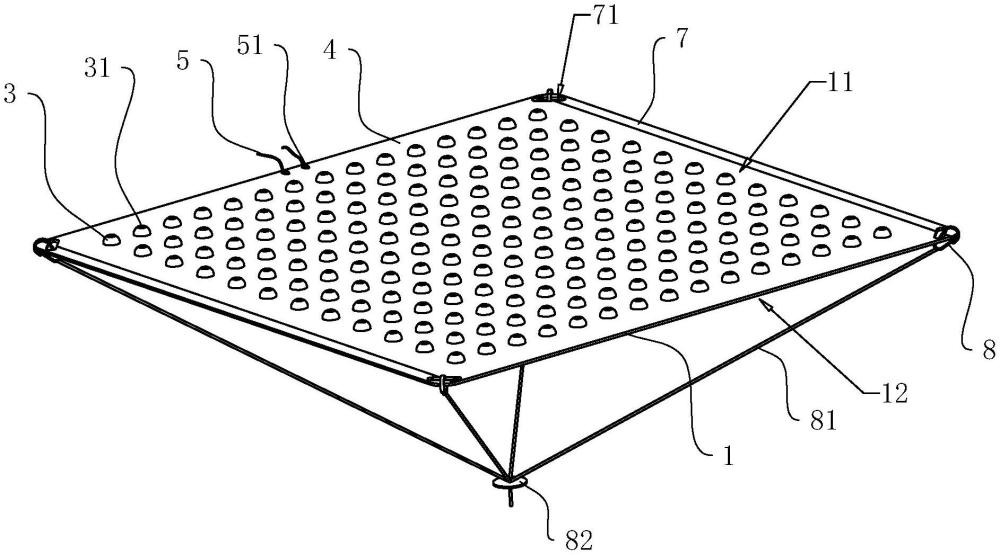

1.一種植物燈燈板，其特征在于：包括入射面(11)和出光面(12)，所述入射面(11)排列有多個燈珠(2)，每個所述燈珠(2)的外部均套設有透鏡(3)，所述入射面(11)和所述出光面(12)均設置有防水層(4)，所述入射面(11)的側邊設置有觸點(5)，所述觸點(5)用于連接電線，所述觸點(5)設置有保護層(51)。

2.根據權利要求1所述的一種植物燈燈板，其特征在于：所述燈珠(2)排列在pcb基板(1)上，所述透鏡(3)與所述pcb基板(1)相連接，所述防水層(4)設置于所述pcb基板(1)的表面，所述觸點(5)設置于所述pcb基板(1)的一側。

3.根據權利要求1所述的一種植物燈燈板，其特征在于：所述防水層(4)設置為有機硅阻燃三防漆層。

4.根據權利要求1所述的一種植物燈燈板，其特征在于：所述保護層(51)設置為導熱硅膠層。

5.根據權利要求1所述的一種植物燈燈板，其特征在于：所述入射面(11)的所述防水層(4)開設有多個容納所述透鏡(3)的通孔。

6.根據權利要求2所述的一種植物燈燈板，其特征在于：所述透鏡(3)設置為圓臺形狀，所述透鏡(3)包括頂面(31)和底面(32)，所述底面(32)連接于所述pcb基板(1)，所述底面(32)朝向所述頂面(31)延伸開設有容納槽(33)，所述燈珠(2)位于所述容納槽(33)中。

7.根據權利要求2所述的一種植物燈燈板，其特征在于：所述pcb基板(1)的兩端均設置有連接板(7)，所述pcb基板(1)和所述連接板(7)共同開設有多個弧形槽(71)，所述弧形槽(71)用于連接牽引線(81)。

8.根據權利要求7所述的一種植物燈燈板，其特征在于：所述牽引線(81)連接有鎖扣(8)，所述鎖扣(8)穿過所述弧形槽(71)并連接于所述連接板(7)，多個所述牽引線(81)集中連接有總板(82)。

9.根據權利要求6所述的一種植物燈燈板，其特征在于：所述透鏡(3)的底面(32)連接有定位柱腳(6)，所述pcb基板(1)設置有限位柱(61)，所述定位柱腳(6)設置于所述限位柱(61)中。

技術總結
本技術公開了一種植物燈燈板，涉及燈具領域。一種植物燈燈板，包括入射面和出光面，所述入射面排列有多個燈珠，每個所述燈珠的外部均套設有透鏡，所述入射面和所述出光面均設置有防水層，所述入射面的側邊設置有觸點，所述觸點用于連接電線，所述觸點設置有保護層。本申請具有提升燈具防護等級，延長燈具使用時間的有益效果。

技術研發人員：李文鳳,李坪遙,鐘笑,何豪峰,陳海洋,嚴艷群
受保護的技術使用者：佛山皓徠特光電有限公司
技術研發日：20240805
技術公布日：2025/4/28
