本技術屬于燈具，具體為一種感應模塊配件化結構。

背景技術：

1、目前，led行業的技術和產品正在高速地發展，隨著led燈具的普及，led燈燈具已經大量進入各種照明應用行業；為了更能體現led節能環保的宗旨，led的智能感應功能應用體現的越來越重要，去掉照明控制開關，人來燈亮，人走燈滅，提高用戶的使用滿意度和舒適度。

2、目前市場中通常把感應模組集成到燈具中實現智能感應功能，由于生產廠商出廠就已將感應模組與燈具裝配好，導致無法實現感應模組配件化，產品靈活度不夠，使用人員無法根據現場環境靈活去運用各種功能感應燈具，導致在應用上仍存在一些局限性的技術問題。

技術實現思路

1、為克服現有技術的缺點，本實用新型目的在于提供一種感應模塊配件化結構。

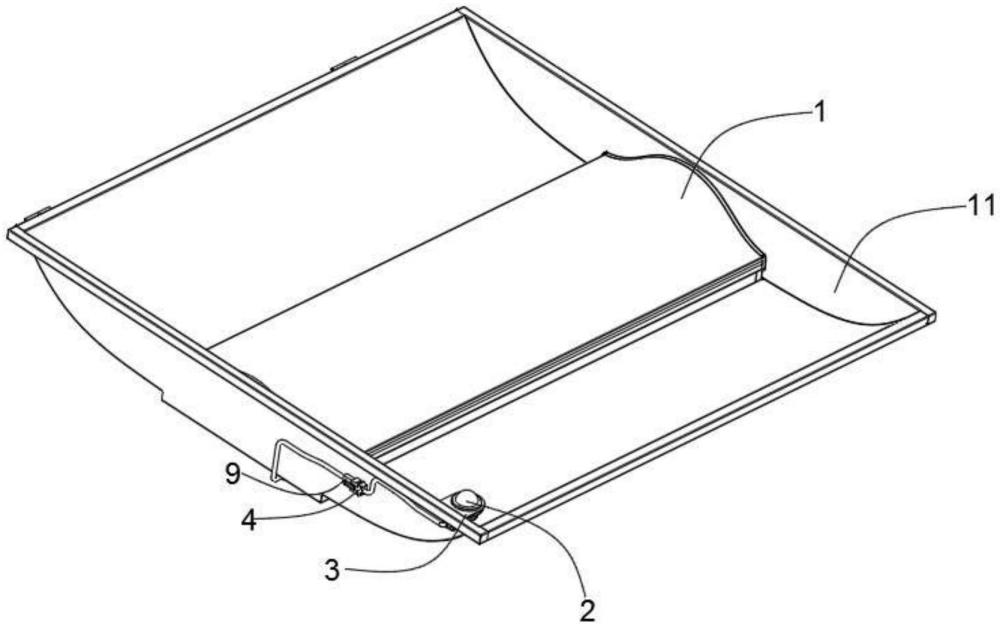

2、本實用新型采用的技術方案如下：一種感應模塊配件化結構，包括燈具和感應模組配件；其中，所述感應模組配件包括感應器、l形支架及與感應器信號線相連的公端子，所述感應器可拆卸地安裝于所述l形支架上；所述燈具具有燈罩，所述l形支架可拆卸地安裝于所述燈罩內，所述燈罩側壁設有貫通的穿線孔及位于穿線孔兩側的固定孔，所述燈罩的外壁設有感應控制器，所述感應控制器具有與所述公端子相適配的母端子，所述公端子從穿線孔引出并與所述母端子對插在一起，以使所述感應控制器與感應器電連接。

3、在一優選的實施方式中，還包括尾卡，所述尾卡由彈性材料制成，所述尾卡一端沿周向一體設有多個卡扣，所述尾卡設于所述穿線孔的外端，所述尾卡的卡扣穿過穿線孔并卡設在所述燈罩的內端面。

4、在一優選的實施方式中，所述尾卡具有滿足所述公端子及信號線穿出的通孔。

5、在一優選的實施方式中，所述l形支架側壁開設有與所述固定孔對應的螺紋孔，所述l形支架與燈罩之間通過螺絲固定在一起。

6、在一優選的實施方式中，所述l形支架的底壁開設有安裝孔，所述感應器的殼體具有大于所述安裝孔孔徑的環形凸面，所述環形凸面的上方一體設有小于所述安裝孔孔徑的外螺紋套，所述外螺紋套上螺紋安裝有大于所述安裝孔孔徑的安裝環。

7、在一優選的實施方式中，所述感應器的感應端朝下設置。

8、在一優選的實施方式中，還包括驅動電源，所述驅動電源分別與所述燈具和感應控制器電連接。

9、在一優選的實施方式中，還包括ac接線盒，所述ac接線盒與所述感應控制器電連接。

10、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

11、1.本實用新型中，將感應模組配件化，使用人員在安裝現場可以根據實際需求自由選擇是否安裝感應模組，通過一個單獨感應模組配件包現場安裝到常規燈具上就能合理適配出環境需求的燈具功能出來，可以滿足不同場景的需要；

12、2.本實用新型中，在整個接線方案回路中，分別在感應器和感應控制器中設計了對插連接端子，能夠快速斷開和快速連接，極大提升了安裝效率。

技術特征：

1.一種感應模塊配件化結構，其特征在于，包括燈具和感應模組配件；其中，所述感應模組配件包括感應器、l形支架及與感應器信號線相連的公端子，所述感應器可拆卸地安裝于所述l形支架上；

2.如權利要求1所述的一種感應模塊配件化結構，其特征在于：還包括尾卡，所述尾卡由彈性材料制成，所述尾卡一端沿周向一體設有多個卡扣，所述尾卡設于所述穿線孔的外端，所述尾卡的卡扣穿過穿線孔并卡設在所述燈罩的內端面。

3.如權利要求2所述的一種感應模塊配件化結構，其特征在于：所述尾卡具有滿足所述公端子及信號線穿出的通孔。

4.如權利要求1所述的一種感應模塊配件化結構，其特征在于：所述l形支架側壁開設有與所述固定孔對應的螺紋孔，所述l形支架與燈罩之間通過螺絲固定在一起。

5.如權利要求1所述的一種感應模塊配件化結構，其特征在于：所述l形支架的底壁開設有安裝孔，所述感應器的殼體具有大于所述安裝孔孔徑的環形凸面，所述環形凸面的上方一體設有小于所述安裝孔孔徑的外螺紋套，所述外螺紋套上螺紋安裝有大于所述安裝孔孔徑的安裝環。

6.如權利要求1所述的一種感應模塊配件化結構，其特征在于：所述感應器的感應端朝下設置。

7.如權利要求1所述的一種感應模塊配件化結構，其特征在于：還包括驅動電源，所述驅動電源分別與所述燈具和感應控制器電連接。

8.如權利要求1所述的一種感應模塊配件化結構，其特征在于：還包括ac接線盒，所述ac接線盒與所述感應控制器電連接。

技術總結
本技術公開了一種感應模塊配件化結構，包括燈具和感應模組配件，所述感應模組配件包括感應器、L形支架及與感應器信號線相連的公端子，所述感應器可拆卸地安裝于所述L形支架上；所述燈具具有燈罩，所述L形支架可拆卸地安裝于所述燈罩內，所述燈罩側壁設有貫通的穿線孔及位于穿線孔兩側的固定孔，所述燈罩的外壁設有感應控制器，所述感應控制器具有與所述公端子相適配的母端子。本技術解決了市場產品的限制，將感應模組配件化，使用人員在安裝現場可以根據實際需求自由選擇是否安裝感應模組，極大地方便了使用人員的現場安裝，還能減少備庫和周轉運輸的成本。

技術研發人員：陳東,謝主明,藍開鋒
受保護的技術使用者：惠州民爆光電技術有限公司
技術研發日：20240731
技術公布日：2025/4/28
