本發明涉及l(fā)ed燈，具體是涉及一種改進的新型led燈。

背景技術：

1、近年來，由于led產業的發展迅速，led燈泡逐步取代傳統的照明燈具。另外，led燈泡作為一種冷光源，在生活中得到了廣泛的應用。

2、申請公布號cn110425434a公開了一種塑膠體led燈絲燈泡及其生產方法，其中，該塑膠體led燈絲燈泡具體公開了包括有燈罩、燈頭和塑膠體燈芯，所述燈罩的下端設置有插接段，塑膠體燈芯包括有與插接段的內徑大小相適配的注塑膠塞、第一導電絲和帶有電阻驅動元件的第二導電絲及l(fā)ed燈絲，led燈絲的兩端分別與第一導電絲、第二導電絲的上端部焊接固定，所述第一導電絲的中部及第二導電絲的電阻驅動元件均被自動編帶后注塑固定成為塑膠燈芯體，通過將注塑膠塞過盈配合插入插接段內，所述塑膠體燈芯固定于燈罩內。

3、然而，對于上述的led燈絲，其還存在一些問題，例如：雖然該第一導電絲的中部及第二導電絲的電阻驅動元件均注塑為注塑膠塞。但是，由于注塑膠塞頂部至該led燈絲之間位置的第一導電絲和第二導電絲還會存在一部分是裸露的，從而使得該個位置裸露的導電絲在燈泡運輸?shù)倪^(guò)程中容易因?yàn)檎饎?dòng)或者是重力等等原因而出現彎曲變形，進而會影響到燈泡的正常使用，亦即導電絲的防變形性還不夠好。

技術實現思路

1、針對以上現有技術所存在的問題，本發明的目的是提供一種改進的新型led燈，其設置的注塑膠塞可將導電絲的中部和上端均完全包覆住，這種設計不僅可以保證被注塑膠塞包住的導電絲的穩定性，防止其變形彎曲，也方便了使用和運輸?shù)鹊?；注塑膠塞的上端還能夠用于印刷相應的圖案或標識，以便進行推廣或提高美觀度。

2、為了實現上述目的，本發明的技術方案是：

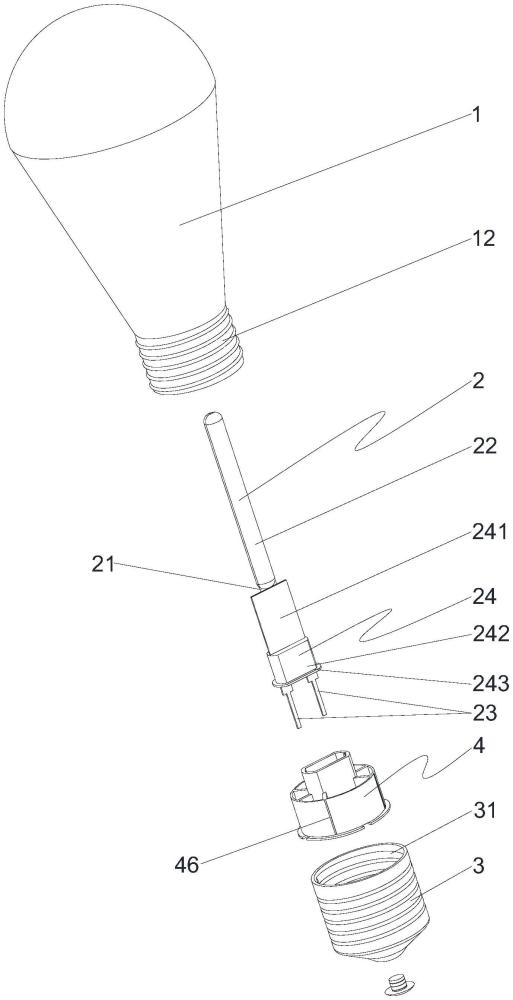

3、一種改進的新型led燈，包括有燈罩、led燈絲、燈頭和定位座；所述led燈絲包括有基板、led光源、封裝層、兩個導電部、兩條導電絲和注塑膠塞；所述led光源設置在所述基板的表面上，且所述基板的兩表面上均封裝有覆蓋在所述led光源上的所述封裝層；兩個所述導電部分別設置在所述基板的一表面的下端并分別與所述led光源電連接；兩個所述導電絲的上端分別對應地連接兩個所述導電部；兩條所述導電絲的中部和上端以及所述基板和兩個所述導電部的下端均被注塑形成的所述注塑膠塞所覆蓋，且所述注塑膠塞向上延伸至靠近所述封裝層底部的位置，從而可使兩條所述導電絲的中部和上端不易彎曲變形并提高了其穩定性，同時，所述注塑膠塞可用于防觸電且其上端表面可用于印刷圖案或標識；所述定位座安裝在所述燈罩下端的開口中；在所述定位座的中部設置有上下貫穿的定位孔；所述注塑膠塞的下端可匹配地卡置在所述定位孔中，以定位所述led燈絲；兩條所述導電絲的下端分別向下穿出所述定位孔；所述燈頭套接在所述燈罩下端的所述開口外并分別與兩條所述導電絲的下端對應連接。

4、還包括有以下技術方案：

5、進一步地，所述注塑膠塞的下端與所述定位孔之間過盈配合，從而能夠方便組裝注塑膠塞，提高組裝效率。

6、進一步地，所述注塑膠塞包括有位于上方的印刷部和位于下方的定位部；所述印刷部和所述定位部均呈扁平狀且所述定位部的厚度大于所述印刷部的厚度；所述定位部可用于與所述定位孔過盈配合，所述印刷部的外表面可用于印刷圖案或標識。

7、進一步地，所述定位部的四周外表面和所述定位孔的四周側面均為兩個平面和兩個弧形面依次間隔相連的，從而能夠讓定位部與定位孔之間的連接非常穩定。

8、進一步地，所述定位座包括有位于中部的且中心設置有所述定位孔的中心部、呈放射狀地分別連接在所述中心部四周外側面上的多個支撐條和分別與多個所述支撐條的外端相連接的擋板；相鄰的兩個所述支撐條之間形成有上下貫穿的散熱孔。通過上述設置能夠使定位座可利用中心部來與注塑膠塞相連接，而散熱孔的設置則是能夠提高led燈絲的散熱效率，從而能夠在一定程度上延長led燈絲的使用壽命。

9、進一步地，在所述擋板的底部的四周向外延伸有用于與所述燈罩的底面相配合的第一凸塊；當所述定位座匹配地安裝在所述燈罩下端的所述開口時，所述第一凸塊貼合在所述燈罩的底面上。通過上述設置可以使定位座在安裝的過程中能夠利用第一凸塊進行限位，以防止定位座超出預設的行程。

10、進一步地，在所述定位部的底部的四周向外延伸有用于與所述中心部的底面相配合的第二凸塊；當所述注塑膠塞的下端匹配地卡置在所述定位孔后，所述第二凸塊貼合在所述定位部的底面上。通過上述設置可以使注塑膠塞在安裝的過程中能夠利用第二凸塊進行限位，以防止注塑膠塞超出預設的行程。

11、進一步地，在所述定位座的四周外側面上設置有多條均勻分布的防滑凸條，以使所述定位座可過盈配合地安裝在所述燈罩下端的所述開口中。通過上述設置可以保證定位座與燈罩之間的連接穩定性。

12、進一步地，在所述燈罩下端的四周設置有環繞所述開口設置的外螺紋，在所述燈頭內設置有與所述外螺紋相對應的內螺紋，從而使所述燈頭與所述燈罩之間可實現螺紋連接。

13、進一步地，還包括有電阻；所述電阻連接在一條所述導電絲上并被所述注塑膠塞所覆蓋。

14、本發明的有益效果為：

15、(1)本發明通過將注塑膠塞向上延伸至靠近封裝層底部的位置，從而可以將導電絲的中部和上端均完全包覆住，亦即注塑膠塞的上方不會類似現有技術一樣露出有導電絲，這種設計不僅可以保證被注塑膠塞包住的導電絲的穩定性，防止其變形彎曲，也方便了使用和運輸；而且，注塑膠塞的上端還能夠用于印刷相應的圖案，如logo或其它標識等等，以便進行推廣或提高美觀度，當然，該注塑膠塞還具有防止人們觸電的作用。

16、(2)本發明由于led燈絲的注塑膠塞是可拆卸地安裝在定位座的定位孔的，從而使得led燈絲或定位座在損壞時可以單獨地進行更換而不會影響到其它部件；而且，如果需要更換具有不同尺寸開口的燈罩時，只需直接對應地同步更換不同外徑的定位座即可，但每個定位座上的定位孔尺寸需要不變，亦即這時的led燈絲不需要更換，這樣就能夠在新的定位座上繼續使用該未更換的led燈絲，這種設計可以在一定程度上降低燈具的更換成本和使用成本。

技術特征：

1.一種改進的新型led燈，其特征在于：

2.根據權利要求1所述的改進的新型led燈，其特征在于：

3.根據權利要求2所述的改進的新型led燈，其特征在于：

4.根據權利要求3所述的改進的新型led燈，其特征在于：

5.根據權利要求1所述的改進的新型led燈，其特征在于：

6.根據權利要求5所述的改進的新型led燈，其特征在于：

7.根據權利要求5所述的改進的新型led燈，其特征在于：

8.根據權利要求1所述的改進的新型led燈，其特征在于：

9.根據權利要求1所述的改進的新型led燈，其特征在于：

10.根據權利要求1所述的改進的新型led燈，其特征在于：

技術總結
本發明公開了一種改進的新型LED燈，包括燈罩、LED燈絲、燈頭和定位座；LED燈絲包括基板、LED光源、封裝層、兩個導電部、兩條導電絲和注塑膠塞；基板的兩表面均封裝有覆蓋在LED光源上的封裝層；兩個導電部設在基板表面的下端并分別與LED光源電連接；兩個導電絲的上端分別連接兩個導電部；兩條導電絲的中部和上端及基板和兩個導電部的下端均被注塑膠塞所覆蓋，注塑膠塞向上延伸至靠近封裝層底部的位置；定位座安裝在燈罩下端的開口；在定位座的中部設有上下貫穿的定位孔；注塑膠塞的下端卡置在定位孔；兩條導電絲的下端分別向下穿出定位孔與燈頭連接。本發明的注塑膠塞將導電絲的中部和上端包覆住，可防止其變形彎曲。

技術研發人員：林世凱
受保護的技術使用者：東莞凱裕光電科技有限公司
技術研發日：
技術公布日：2025/4/24
