本申請涉及將光學元件安裝在燈組件中。更具體地，涉及一種用于選擇性地將光學元件鎖定到燈組件的外殼和使光學元件從該外殼解鎖的鎖定機構。

背景技術：

1、燈組件在照明大面積方面有特別的應用。一些燈組件特別設計成在較大范圍的惡劣且危險的環境中提供照明。這些燈組件設計成包括選擇為能經受惡劣且危險的環境條件的特征。然而，在這些燈組件上使用的特征通常是耗時的(在制造期間)并且需要過量的部件，例如緊固件、粘合劑等。這些附加部件中的每個部件都必須被考慮，例如，由制造設備跟蹤和儲存。

2、需要一種用于將諸如反射器或折射器的光學元件固定到燈組件的鎖定機構，該鎖定機構允許光學元件重復地和可靠地附接到燈組件的殼體和從燈組件的殼體拆卸而不使用工具。

3、本發明提供一種杠桿致動的鎖定機構，該杠桿致動的鎖定機構滿足在惡劣且危險的環境中使用的要求，同時允許重復和可靠的附接和拆卸而不使用工具。

技術實現思路

1、提供了一種用于將光學元件附接到印刷電路板組件的杠桿致動的鎖定機構。鎖定機構包括第一臂，該第一臂從形成在光學元件中的開口的側邊緣延伸。鎖定突出部從第一臂的遠端的一側突出。第一致動杠桿臂從第一臂的中部延伸。致動杠桿連接到第一致動杠桿臂的遠端，其中，向致動杠桿施加壓力能夠引起鎖定突出部圍繞第一臂附接到開口的側邊緣的點樞轉。

2、在前述機構中，第二臂從形成在光學元件中的開口的側邊緣延伸，并且橋接件將第一臂和第二臂的遠端彼此連接。

3、在前述機構中，第二致動杠桿臂從第二臂的中部延伸，其中，致動杠桿將第一致動杠桿臂的遠端連接到第二致動杠桿臂的遠端。

4、在前述機構中，鎖定突出部從橋接件的一側突出。

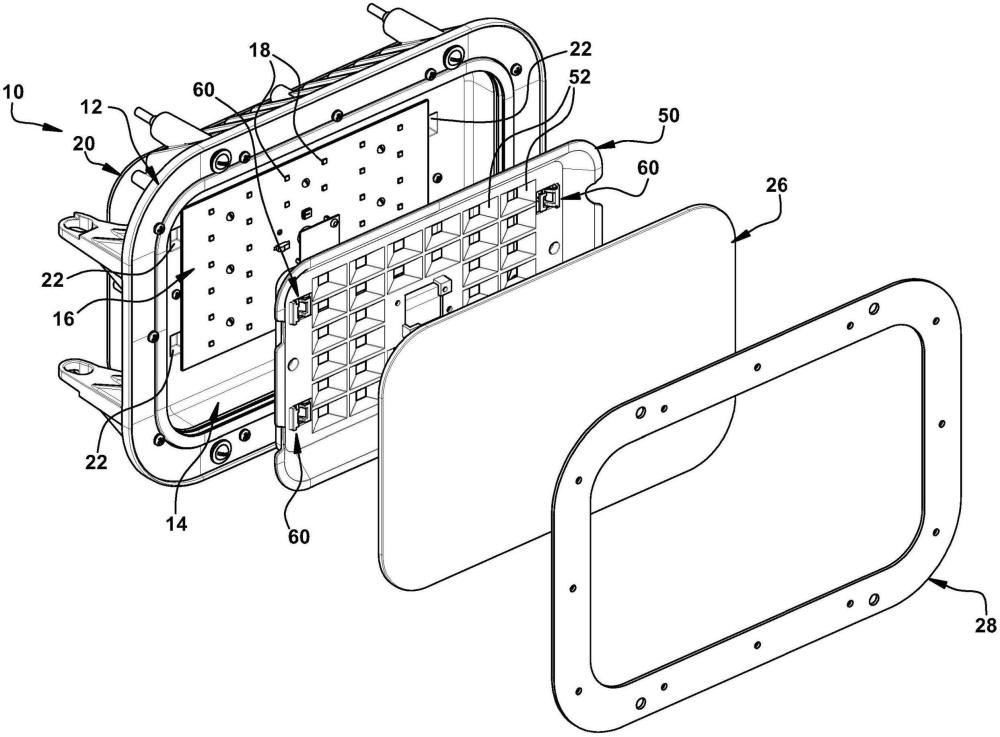

5、還提供了一種燈組件，該燈組件包括限定接收腔的外殼。印刷電路板組件附接到限定接收腔的下表面。光學元件設置在接收腔內并且連接到印刷電路板組件。光學元件包括杠桿致動的鎖定機構，該杠桿致動的鎖定機構包括從形成在光學元件中的開口的側邊緣延伸的第一臂。鎖定突出部從第一臂的遠端的一側突出。第一致動杠桿臂從第一臂的中部延伸。致動杠桿連接到第一致動杠桿臂的遠端，其中，向致動杠桿施加壓力能夠引起鎖定突出部圍繞第一臂附接到開口的側邊緣的點樞轉。

6、在前述組件中，第二臂從形成在光學元件中的開口的側邊緣延伸，并且橋接件將第一臂和第二臂的遠端彼此連接。

7、在前述組件中，第二致動杠桿臂從第二臂的中部延伸，其中，致動杠桿將第一致動杠桿臂的遠端連接到第二致動杠桿臂的遠端。

8、在前述組件中，鎖定突出部從橋接件的一側突出。

9、在前述組件中，外殼還包括凹槽，該凹槽的尺寸設計成接收第一臂的遠端和鎖定突出部。

10、在前述組件中，鎖定突出部配置為接合印刷電路板組件的邊緣，以用于將光學元件固定到印刷電路板組件。

11、在前述組件中，光學元件包括兩個或更多個杠桿致動的鎖定機構。

12、在前述組件中，杠桿致動的鎖定機構可從印刷電路板組件的邊緣拆卸。

技術特征：

1.一種用于將光學元件附接到印刷電路板組件的杠桿致動的鎖定機構，所述杠桿致動的鎖定機構包括：

2.根據權利要求1所述的杠桿致動的鎖定機構，還包括：第二臂，從形成在所述光學元件中的所述開口的所述側邊緣延伸；以及橋接件，將所述第一臂和所述第二臂的遠端彼此連接。

3.根據權利要求2所述的杠桿致動的鎖定機構，還包括第二致動杠桿臂，所述第二致動杠桿臂從所述第二臂的中部延伸，其中，所述致動杠桿將所述第一致動杠桿臂的遠端連接到所述第二致動杠桿臂的遠端。

4.根據權利要求2所述的杠桿致動的鎖定機構，其中，所述鎖定突出部從所述橋接件的一側突出。

5.一種燈組件，包括：

6.根據權利要求5所述的燈組件，還包括：第二臂，從形成在所述光學元件中的所述開口的所述側邊緣延伸；以及橋接件，將所述第一臂和所述第二臂的遠端彼此連接。

7.根據權利要求6所述的燈組件，還包括第二致動杠桿臂，所述第二致動杠桿臂從所述第二臂的中部延伸，其中，所述致動杠桿將所述第一致動杠桿臂的遠端連接到所述第二致動杠桿臂的遠端。

8.根據權利要求6所述的燈組件，其中，所述鎖定突出部從所述橋接件的一側突出。

9.根據權利要求5所述的燈組件，所述外殼還包括凹槽，所述凹槽的尺寸設計成接收所述第一臂的遠端和所述鎖定突出部。

10.根據權利要求5所述的燈組件，其中，所述鎖定突出部配置為接合所述印刷電路板組件的邊緣，以用于將所述光學元件固定到所述印刷電路板組件。

11.根據權利要求10所述的燈組件，所述光學元件包括兩個或更多個杠桿致動的鎖定機構。

12.根據權利要求10所述的燈組件，其中，所述杠桿致動的鎖定機構能從所述印刷電路板組件的所述邊緣拆卸。

技術總結
一種用于將光學元件附接到印刷電路板組件的杠桿致動的鎖定機構。該鎖定機構包括第一臂，該第一臂從形成在光學元件中的開口的側邊緣延伸。鎖定突出部從第一臂的遠端的一側突出。第一致動杠桿臂從第一臂的中部延伸。致動杠桿連接到第一致動杠桿臂的遠端，其中，向致動杠桿施加壓力能夠引起鎖定突出部圍繞第一臂附接到開口的側邊緣的點樞轉。

技術研發人員：阿達什·米什拉,安扎爾·潘杜朗·拉德,弗吉尼婭·瑪麗·梅里亞姆
受保護的技術使用者：伊頓智能動力有限公司
技術研發日：
技術公布日：2025/4/24
