本發明涉及一種鉆桿母頭加工工具，特別是涉及一種內四方插接鉆桿母頭鉆孔固定裝置。

背景技術：
內四方插接鉆桿母頭與另一內四方插接鉆桿公頭插接后兩者不會圍繞軸方向相互轉動，但兩者沿軸的方向在外力作用下會分離而脫落，所以需要在內四方插接鉆桿母頭及內四方插接鉆桿公頭的連接處插入銷栓來固定。然而內四方插接鉆桿母頭的外部為圓筒形狀，故內四方插接鉆桿母頭在一般的固定裝置上加工銷栓孔則存在銷栓孔非常容易鉆偏而導致出現大量廢品；此外打孔的鉆頭在圓筒狀的內四方插接鉆桿母頭進行鉆孔時因受力不均勻而使得鉆頭易斷，增加生產成本，也浪費時間。

技術實現要素：

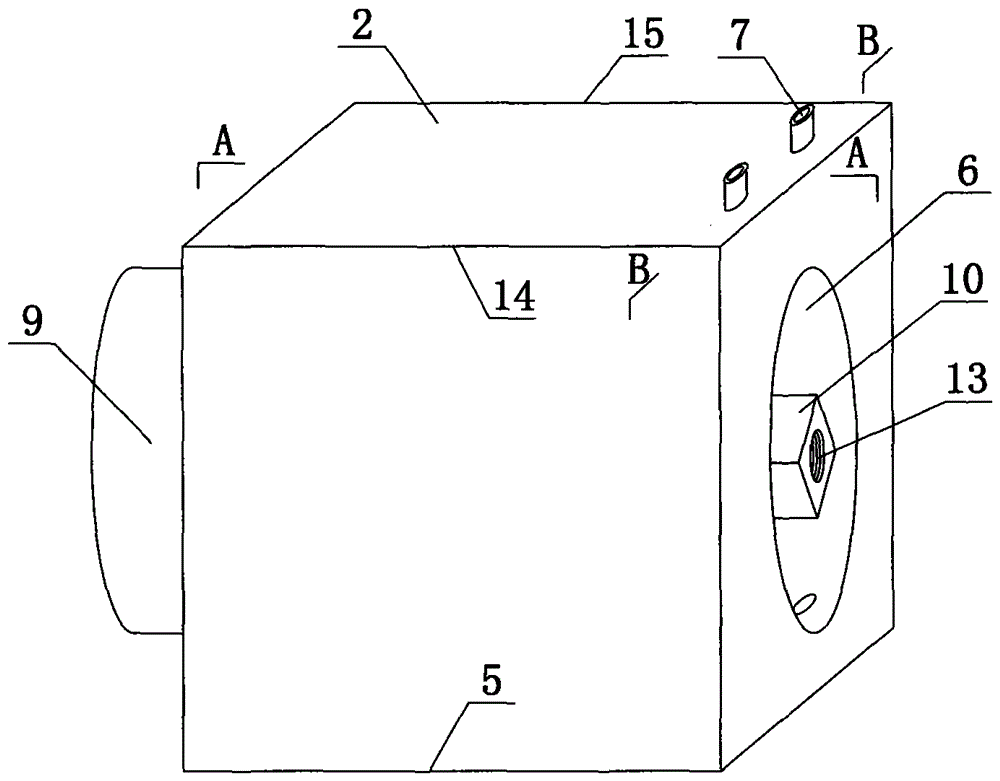

本發明的目的是為了克服現有技術中的不足，提供一種結構簡單、操作方便、省時省力且成品率高的內四方插接鉆桿母頭鉆孔固定裝置。為實現上述目的，本發明提供一種內四方插接鉆桿母頭鉆孔固定裝置，所述內四方插接鉆桿母頭的橫截面為正四邊形，所述內四方插接鉆桿母頭鉆孔固定裝置設置有固定套座、四方體固定柱及固定螺栓；所述固定套座設置為正四方體，正四方體的固定套座中部設置有圓柱腔，圓柱腔的中軸線與正四方體的固定套座底邊平行，正四方體的固定套座的頂部右側距正四方體的固定套座的前端線及距正四方體的固定套座后端線等距離各設置一個相同長度的導向孔，導向孔的長度大于固定套座頂部到圓柱腔底部的距離；所述四方體固定柱設置 有圓柱體底座及四方體套柱，圓柱體底座的直徑等于圓柱腔的內徑，圓柱體底座與正四方體的固定套座的左側的圓柱腔端口焊接固定，圓柱體底座的上端與四方體套柱底端焊接固定，四方體套柱的中部設置有內螺紋；所述固定螺栓設置有螺桿及墊片，螺桿設置有與四方體套柱中部的內螺紋相對應的外螺紋，墊片的直徑大于所述內四方插接鉆桿母頭橫截面的正四邊形對角線長。所述正四方體的固定套座的底端中部設置有與圓柱腔垂直的固定腔。所述導向孔的長度等于正四方體的固定套座的高度。本發明有益效果是：本發明的內四方插接鉆桿母頭鉆孔固定裝置結構簡單，制作方便，成本低廉；內四方插接鉆桿母頭被四方體固定柱及固定螺栓固定后電鉆的鉆頭即可沿著導向孔進行打孔，這一方面可保證在每個內四方插接鉆桿母頭所打出的銷栓孔位置符合產品要求，提高了成品率；另一方面鉆頭在導向孔內對內四方插接鉆桿母頭進行打孔時受力是比較均勻的，從而大大降低了鉆頭被打斷的概率，提高工作效率，也降低了企業的生產成本。下面結合附圖對本發明的內四方插接鉆桿母頭鉆孔固定裝置作進一步說明。附圖說明圖1是本發明的四方體固定柱結構示意圖；圖2是本發明的固定套座及四方體固定柱結合后的立體結構示意圖；圖3是本發明圖1的A-A立體結構示意圖；圖4是本發明圖2的B-B立體結構示意圖；圖5是本發明對內四方插接鉆桿母頭進行固定后的結構示意圖。圖中：1、內四方插接鉆桿母頭，2、固定套座，3、四方體固定柱，4、固定螺栓，5、固定套座底邊，6、圓柱腔，7、導向孔，8、固定腔，9、圓柱體底座，10、四方體套柱，11、螺桿，12、墊片，13、內螺紋，14、前端線，15、 后端線。具體實施方式如圖1所示，本實施例的四方體固定柱3設置有圓柱體底座9及四方體套柱10，圓柱體底座9的直徑等于圓柱腔6的內徑，圓柱體底座9與正四方體的固定套座2的左側的圓柱腔6端口焊接固定，圓柱體底座9的上端與四方體套柱10底端焊接固定，四方體套柱10的中部設置有內螺紋13。如圖2、圖3及圖4所示，內四方插接鉆桿母頭鉆孔固定裝置設置有固定套座2、四方體固定柱3及固定螺栓4。固定套座2設置為正四方體，正四方體的固定套座2中部設置有圓柱腔6，圓柱腔6的中軸線與正四方體的固定套座底邊5平行，正四方體的固定套座2的頂部右側距正四方體的固定套座2前端線14及距正四方體的固定套2座后端線15等距離各設置一個相同長度的導向孔7，導向孔7的長度等于正四方體的固定套座2的高度。固定螺栓4設置有螺桿11及墊片12，螺桿11設置有與四方體套柱10中部的內螺紋13相對應的外螺紋，墊片12的直徑大于所述內四方插接鉆桿母頭1橫截面的正四邊形對角線長。正四方體的固定套座2的底端中部設置有與圓柱腔6垂直的固定腔8。如圖5所示，本發明的內四方插接鉆桿母頭鉆孔固定裝置所加工的內四方插接鉆桿母頭1的橫截面為正四邊形，將內四方插接鉆桿母頭1套接到正四方體的固定套2的圓柱腔6內的四方體固定柱3的四方體套柱10上，將固定螺栓4的墊片壓在內四方插接鉆桿母頭1的外端，同時并用螺桿11與四方體固定柱3的四方體套柱10進行螺紋連接后旋轉固定內四方插接鉆桿母頭1，隨后將內四方插接鉆桿母頭1固定好的正四方體的固定套2的固定腔8套接到機床上即可對內四方插接鉆桿母頭1進行鉆孔加工。
