本發明涉及螺桿加工技術領域，特別是涉及一種用于螺桿加工的支架。

背景技術：

螺桿是外表面切有螺旋槽的圓柱或者切有錐面螺旋槽的圓錐。螺桿不僅抗拉、抗彎、抗疲勞強度高，而且硬度高、耐磨、韌性好，分布在冶金、機械、石油、電力、建材、船舶等各個行業。但是較長螺桿車削加工過程中，由于螺桿較長，加工中極易彎曲變形，影響螺桿的車削操作，使加工出來的螺桿誤差大，不能保證螺桿的加工質量。

技術實現要素：

本發明的目的為了解決上述較長螺桿在車削過程中易發生彎曲變形、影響車削質量的問題，提供一種用于螺桿加工的支架，該支架結構簡單、使用方便，螺桿穿過支架可以避免螺桿彎曲，有效地提高螺桿的加工質量。

本發明所要求解決的技術問題可以通過以下技術方案來實現：

一種用于螺桿加工的支架，包括底座、支撐桿、固定圈、滑塊、定位銷，所述支撐桿固定在底座上，支撐桿的上端安裝有支撐座；所述固定圈為圓形中空，定位圈的下端設有安裝座，所述安裝座通過螺栓固定在支撐座上；所述滑塊為圓柱形，滑塊的中部開設有通孔，滑塊的側壁上設有凹槽；所述定位銷的一端設有滑輪，所述滑輪在滑塊的凹槽內滾動，多個定 位銷穿過固定圈將滑塊固定在定位圈的中部。

進一步地，所述定位銷的另一端的定位銷帽上設有凹槽。

進一步地，所述定位銷附近設有定位螺栓，定位螺栓帽穿過定位銷帽上的凹槽。

進一步地，所述定位螺栓與固定圈螺紋連接。

進一步地，所述定位銷有3個。

進一步地，所述定位銷之間互差120°。

進一步地，所述滑塊的通孔內安裝有耐磨鋼圈。

進一步地，所述鋼圈外設有防腐蝕層。

本發明的有益效果：一種用于螺桿加工的支架，該支架結構簡單、使用方便；螺桿穿過支架可以避免螺桿彎曲，有效地提高螺桿的加工質量；通過更換滑塊，可以適用不同直徑螺桿的支撐。

附圖說明

圖1為本發明支架結構圖；

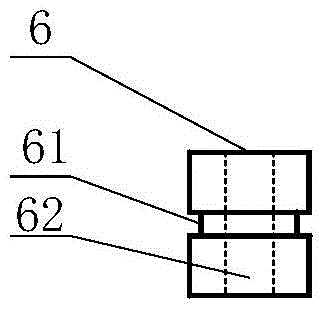

圖2為本發明滑塊A-A剖視圖；

圖3為本發明定位銷結構圖；

相關原件符號說明：

1、底座；2、支撐桿；3、支撐座；4、安裝座；5、定位圈；6、滑塊；61、凹槽；62、通孔；7、定位銷；71、凹槽；72、滑輪；73、螺栓；8、定位螺栓。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白 了解，下面結合具體圖示，進一步闡述本發明。

具體實施時，結合圖1-3，一種用于螺桿加工的支架，包括底座1、支撐桿2、支撐座3、安裝座4、固定圈5、滑塊6、定位銷7、定位螺栓8。支撐桿2固定在底座1上，支撐桿2的上端安裝有支撐座3。固定圈5為圓形中空，定位圈5的下端設有安裝座4，安裝座4通過螺栓固定在支撐座3上。滑塊6為圓柱形，滑塊6的中部開設有通孔62，滑塊的側壁上開設有凹槽61。定位銷7的一端設有滑輪72，滑輪72在滑塊6的凹槽61內滾動。滑輪72通過螺栓73固定在定位銷7上。多個定位銷7穿過固定圈5將滑塊6固定在定位圈5的中部。

螺桿在進行車削時，較長螺桿穿過支架滑塊的通孔，支架對螺桿起到支撐作用，螺桿在車削過程會晃動，由于滑塊設有凹槽，定位銷的滑輪穿過凹槽，滑塊可以抵消螺桿的作用力，將螺桿限制在滑塊內，可以避免螺桿彎曲，有效地提高螺桿的加工質量。

為了便于更換滑塊，使得該支架對不同直徑的螺桿都能起到支撐作用。在定位銷7的另一端的定位銷帽上設有凹槽71。在定位銷附近設有定位螺栓8，定位螺栓帽穿過定位銷帽上的凹槽71，將定位銷的位置固定。定位螺栓8與固定圈5以螺紋的形式連接。為了更好的對滑塊6進行限位，定位圈上設有3個定位銷，相鄰2個定位銷相差120°。每個定位銷的附近配合一個定位螺栓。

為了減小螺桿與滑塊之間的摩擦，在滑塊通孔內安裝有耐磨鋼圈。為了提高鋼圈的耐腐蝕性和使用壽命，在耐磨鋼圈的外層設置防腐蝕層。

一種用于螺桿加工的支架，該支架結構簡單、使用方便；螺桿穿過支 架可以避免螺桿彎曲，有效地提高螺桿的加工質量；通過更換滑塊，可以適用不同直徑螺桿的支撐

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
