本發明涉及加工技術領域，具體涉及通信技術領域的焊接相關技術，尤其涉及一種金屬結構件與PCB非接觸式整體加熱錫釬焊方法。

背景技術：

基站天線是移動通信網絡覆蓋的關鍵部件，基站天線由主饋端與眾多終端部件連接組成，而金屬結構件及PCB構成的組件，正是主饋端與終端部件的中間橋梁，而金屬結構件與PCB的連接一般為錫釬焊。PCB與金屬結構件的結合，屬于接地作用，而接地作用在通信行業是非常重要的指標。接地技術是任何電子、電氣設備或系統正常工作時必須采取的重要技術，它不僅是保護設備和人身安全的必要手段，也是抑制電磁干擾、保障設備或系統電磁兼容性、提高設備或系統可靠性的重要技術措施。如果接地不良，整副基站天線就存在著不穩定性，處理不好甚至?xí)：Φ秸麄€(gè)基站系統。為了保障良好的電氣連接導通性能和結構連接穩定性，對于焊點的錫量一致性、焊點的融透性以及力學強度有著苛刻要求。

眾所周知，傳統錫釬焊接工藝是一種局部加熱的焊接方法，由烙鐵發熱，對被焊點進行接觸傳導熱量，同時輔助焊錫絲進行焊料的填充。通信行業的金屬結構件的焊接方式，基本上采用這種電烙鐵焊接，然而，由于金屬結構件的吸熱效應，為了使其加熱能夠滿足焊接需求，需要較高的溫度傳遞或長時間接觸焊接，就必須選用大功率的焊臺，而由于長時間高溫，加速烙鐵頭氧化，電烙鐵使用壽命大幅降低，同時加劇了焊點受熱不均勻無法保證焊接溫度的一致性而造成焊接質量可靠性下降，另一方面，采用人工焊接方式，無法保證焊接時間及送錫量的一致性，質量一致性差，作業方式效率低下。

金屬結構件與PCB構成的組件，在一副基站天線中，用量多，而且單個產品的焊點數量密集，人工焊接由于其局限性，難免會出現虛焊、漏焊的現象。而要實現其全自動化的焊接，在現有技術的基礎上，基本上是不可能的。

業界也進行一些嘗試，即采用三維機械手帶動烙鐵進行定位焊接，可以在一定程度上解決了送錫和焊接時間的量化管控，但從原理上還是無法解決金屬結構件的帶來的吸熱影響，產生的焊點可靠性問題。

技術實現要素：

本發明的目的旨在提供一種提高焊接效率、保證焊接質量的金屬結構件與PCB非接觸式加熱錫釬焊方法。

為了實現上述目的，本發明提供以下技術方案：

一種金屬結構件與PCB非接觸式加熱錫釬焊方法，包括具有傳動系統及沿工件傳動方向依次設置的加熱系統和冷卻系統的整體加熱焊接裝置，所述方法包括以下步驟：在傳動系統上放置工件，并通過傳動系統向加熱系統傳輸所述工件，所述工件為金屬結構件、PCB、焊料及周轉夾具組成的共同體；對工件進行非接觸式熱輻射整體加熱，使工件上的焊料熔融；對加熱焊接完成的工件進行冷卻，使熔融的焊料快速凝固成所需的焊點。

進一步地，所述錫釬焊方法還包括預置工件的步驟，具體包括：在具有限位和定位功能的周轉夾具上放置金屬結構件并對其限位和定位；將PCB與金屬結構件間隙裝配；對金屬結構件與PCB之間的焊點處進行焊料預置；在焊料預置完成后，對金屬結構件、PCB進行二次組裝。

優選地，將PCB與金屬結構件間隙裝配的步驟中，借助支撐件將PCB平穩地固定在金屬結構件上。

優選地，將PCB與金屬結構件間隙裝配的步驟中，將多個PCB區分正反面以預定間隙放入壓模工裝中，進而整體與所述金屬結構件組裝。

優選地，通過立體型焊料自動添加設備向金屬結構件和PCB之間焊點處添加所述焊料。

優選地，所述對工件進行非接觸式熱輻射整體加熱步驟中，對加熱區域進行分區設置，使得PCB非焊點部位所在區域的溫度低于焊點部位所在區域的溫度。

進一步地，對加熱區域進行分層設置，使得PCB下表面所在一層的溫度比其上表面所在一層的溫度低。

優選地，所述錫釬焊方法還包括后續步驟，具體包括：從周轉夾具上取下焊接完成的成品，并通過傳動系統回傳周轉夾具。

相比現有技術，本發明的方案具有以下優點：

1、本發明的金屬結構件與PCB非接觸式整體加熱焊接方法中，將焊接器件固定、焊料添加、加熱焊接進行拆分，設立不同工序，通過精細的分工有利于各個工序?qū)崿F(xiàn)自動化，實現模塊化管理。

2、本發明的錫釬焊方法中，將金屬件結構件與PCB相對位置固定后，焊點進行統一預加焊料，然后整體進行非接觸式程序控制加熱，在整體加熱焊接裝置內整體完成焊料的預熱、融化、焊接、冷卻，錫釬焊接不受焊點數量以及焊接器件大小的影響，焊料的流動更均勻、浸潤更充分，保證了金屬結構件與PCB焊接質量，提高了焊接效率。

本發明附加的方面和優點將在下面的描述中部分給出，這些將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

本發明上述的和/或附加的方面和優點從下面結合附圖對實施例的描述中將變得明顯和容易理解，其中：

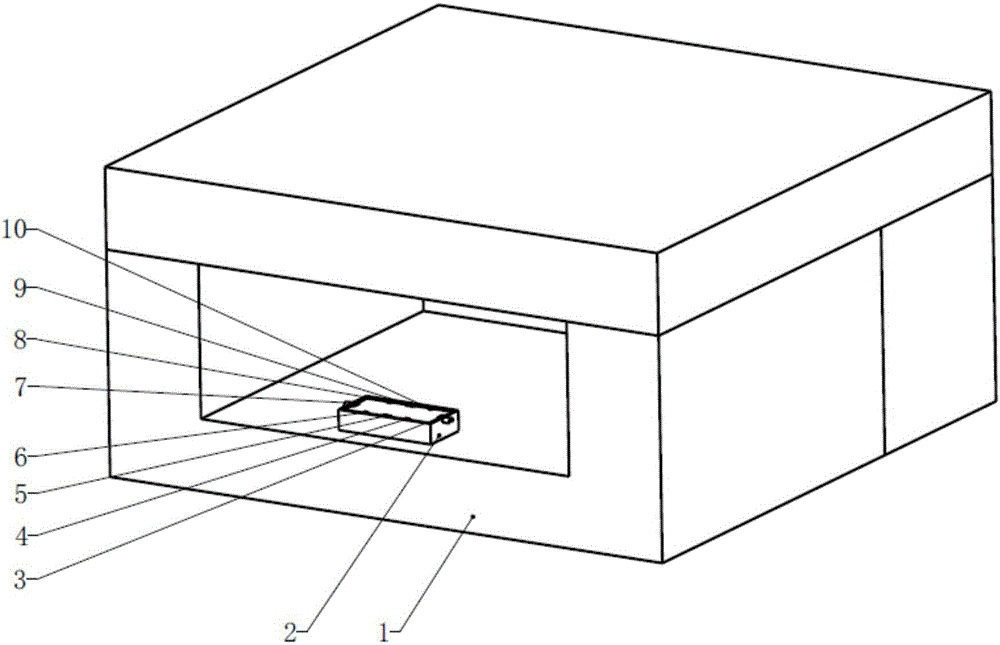

圖1為本發明的工件在整體加熱焊接裝置中加熱焊接的一種實施方式的示意圖；

圖2為本發明的工件在整體加熱焊接裝置中加熱焊接的另一種實施方式的示意圖。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能解釋為對本發明的限制。

本發明的金屬結構件與同軸電纜非接觸式整體加熱錫釬焊方法(以下簡稱“錫釬焊方法”)，主要包括預置工件(含焊料添加)、非接觸式加熱工件、冷卻工件、拆卸工件四大步驟，通過將焊接器件的固定、焊料添加、加熱焊接進行拆分，設立不同工序并對其進行精細化管控，便于自動化完成焊接過程，實現了模塊化管理。

其中，焊料添加在立體型焊料自動添加設備中進行，可實現多所需焊接的焊點處進行焊料的同步多點添加，使其焊料具有精確定量、焊料形狀移至，以確保在焊接過程中焊錫的流動距離一致性。

非接觸式加熱在整體加熱焊接裝置中進行，該整體加熱焊接裝置具有用于傳輸工件的傳動系統及沿工件傳動方向依次設置加熱系統和冷卻系統，并且加熱系統用于對工件進行360度全方位熱輻射，使得產品的每個方位、部位都可以均勻受熱，從而使焊點上的焊料充分吸熱熔化，進而在金屬結構件與同軸電纜之間的焊點之間進行潤濕、流動，繼而進行冷卻使得焊點處的液體焊料快速凝固而形成所需焊點。

本發明的整體加熱焊接裝置采用熱輻射的傳遞方式傳熱，其發熱元件包括但不限于紅外加熱、發熱管加熱、激光加熱等多種加熱方式，并且加熱方位不限于上方加熱、下方加熱、或上下方加熱，可多方位同時加熱。

實施例一

所述預置工件步驟具體包括：

將金屬結構件從周轉盒中取出，放進具有限位和定位功能的周轉夾具上，使金屬結構件按預定位擺放。

進行PCB與金屬結構件之間插入式的間隙裝配；確保裝配到位后，PCB四周采用一種平臺式的支撐件，將PCB平穩地固定在金屬結構件上。該種支撐件，采取一種多陣列的整體結構固定方式，能保證每一個PCB與金屬結構件裝配后的狀態，并提供多個方位的有效可靠的固定性，以保證焊接效果的一致性。該支撐件具備耐高溫特性，防止因物體本身的熱脹冷縮效應，在整體加熱過程中的支撐性失效；同時該支撐件具備快速取放的特性。

將固定好PCB的金屬結構件連同周轉夾具，放到一種立體型焊料自動添加設備中進行焊料預置。該焊料自動添加設備，可對所需焊接的焊點處進行焊料的同步多點添加，使其焊料添加具備精確定量、焊料的形狀一致，以確保在焊接過程中焊錫的流動距離一致性。

將完成焊料預置的金屬結構件與PCB半成品，再進行二次組裝。

由此完成了工件的預置工序，其中，所述工件為由金屬結構件、PCB、焊料及周轉夾具組成的共同體。

將二次組裝完成的半成品連同周轉夾具放進一種整體加熱焊接裝置中，通過加熱系統以熱量輻射的原理對其加熱，并通過冷卻系統實施冷卻。

如圖1所示，所述加熱系統對金屬結構件及PCB，進行360度全方位的熱量傳遞，使產品的每個方位、部位都能均勻受熱、從而使焊點上的焊料充分吸熱融化，進而在金屬結構件與PCB的焊點之間進行潤濕、流動；另外，焊料通過PCB上的過孔流道PCB的另一面，通過過孔流動，在金屬結構件與PCB的通孔之間、焊點與鍍層之間，進行元素?cái)U(kuò)散，生成相應的錫銅合金層。

所述整體加熱焊接裝置的冷卻系統通過比如風冷的方式對加熱焊接完成的工件進行冷卻，完成整個非接觸式的錫釬焊接。

該種整體加熱焊接裝置能夠?qū)附訁?shù)(溫度、時間等)進行設定。為保證PCB的耐溫性，對焊接區域溫度進行分層分區合理設置。首先，使處于PCB非焊點部位的周邊受熱比焊點區域(圖1的焊點3、焊點4所在區域)的溫度低5-10℃，避免PCB受熱過度而變形；其次，使處在PCB上表面所在一層的焊點溫度比PCB下表面所在一層的焊點高5℃左右。利用小范圍的溫差，使焊錫具有從溫低向溫高的一定范圍內的流向性。

此外，還包括從周轉夾具上取下已焊接好PCB的金屬結構件的成品，并通過流水線回傳該周轉夾具的步驟，完成整一個單循環流程。

實施例二

如圖2所示，本實施一的錫釬焊方法與實施例一的相類似，其不同之處在于工件的預置工序。具體體現在：

在本實施例中，首先將PCB從周轉盒中取出，并區相應的正反面。然后將PCB需要焊接的一面，擺放進具有預定位功能的周轉夾具上。同時通過壓模工裝對所有的PCB板進行相應的整體定位。通過壓模工裝這一整體預定位的結構工裝，能保證多個PCB有效可靠的固定性，同時保證PCB之間的相互位置不超過±0.1mm，以保證焊接效果的一致性。該預定位功能的壓模工裝具備耐高溫特性，防止因物體本身的熱脹冷縮效應，造成定位好的PCB變形。

相應地，在焊料預置工序完成之后，二次組裝之前，還包括脫模處理工序。

同理地，為保證PCB的耐溫性，對焊接區域溫度進行分層分區合理設置。首先，使處于PCB非焊點部位的周邊受熱比焊點區域(圖1的焊點3～10所在區域)的溫度低5-10℃，避免PCB受熱過度而變形；其次，使處在PCB上表面的焊點溫度比PCB下表面的焊點高5℃左右。利用小范圍的溫差，使焊錫具有從溫低向溫高的一定范圍內的流向性。
