本發明涉及建筑機械技術領域，具體為一種具有測量功能的鋼筋拉直裝置。

背景技術：

圓盤鋼筋是建筑施工中最常用的金屬材料，但在使用前必須將其拉直。現人們一般采用的都是人工拉直方法，常見的方法是將鋼筋一端固定，將另一端繞在一圓軸上，然后用人力轉動圓軸，使鋼筋拉直。人工拉直方法太原始落后，工人的勞動強度大，鋼筋的拉直效果也不理想，而且拉直的過程中也不方便測量長度。

技術實現要素：

本發明的目的在于提供一種具有測量功能的鋼筋拉直裝置，以解決上述背景技術中提出的問題，所具有的有益效果是：通過調直倉將鋼筋拉直，并在調直倉靠近鋼筋輸出口的一側固定紅外發生器，可以實時了解拉直的鋼筋的長度，并通過軋鋼刀切斷。

為實現上述目的，本發明提供如下技術方案：一種具有測量功能的鋼筋拉直裝置，包括底座、調直倉、電機、第一滾輪、第二滾輪、軋鋼刀、紅外發射器和紅外接收器，所述底座和調直倉通過支柱連接，所述調直倉的一側設有鋼筋輸入口，所述調直倉的另一側設有鋼筋輸出口，所述鋼筋輸出口上方安裝有電動伸縮臂，電動伸縮臂的輸出端安裝有軋鋼刀，所述調直倉上方靠近鋼筋輸入口的一側固定有電機，所述電機通過皮帶與第一滾輪相連，所述調直倉上方靠近鋼筋輸出口的一側固定有紅外發射器，且紅外發射器的另一側固定有顯示屏，所述顯示屏的一側設有開關，所述調直倉內部靠近鋼筋輸出口的一側固定有第二滾輪，所述紅外接收器通過支撐桿與底座相連。

優選的，所述開關通過導線與電機相連。

優選的，所述調直倉內部的中間設有限位孔，且鋼筋輸入口、限位孔和鋼筋輸出口位于同一水平面。

優選的，所述底座兩側設有與卡槽相匹配的凸起。

與現有技術相比，本發明的有益效果是：將鋼筋的一端送入鋼筋輸入口，通過第一滾輪導入，并通過第一、第二滾輪進行調直，調直倉內部固定有限位孔，由于鋼筋輸入口、限位孔以及鋼筋輸出口位于同一水平線上，鋼筋通過調直倉會進行兩次調直，保證了鋼筋調直的直度，實現了鋼筋的自動調直，減少了勞動強度，使用方便，本裝置還設有紅外發射器和紅外接收器，便于對鋼筋的長度進行測量，同時可以通過顯示屏實時了解輸出鋼筋的長度，當紅外發射器的測量值與設定值相同時，驅動電動伸縮臂工作，通過軋鋼刀切斷鋼筋，這樣就避免了使用時鋼筋過長或不足造成的損失，使用方便，實用性強。

附圖說明

圖1為本發明的整體結構示意圖；

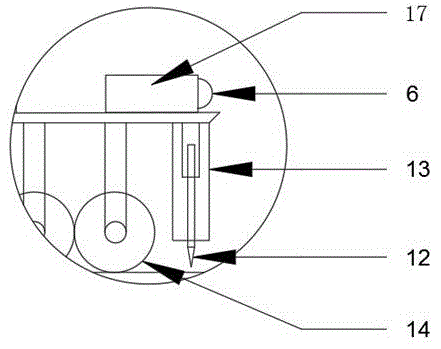

圖2為本發明的局部結構示意圖；

圖3為本發明的限位孔的橫截面結構示意圖；

圖4為本發明的卡槽的橫截面結構示意圖。

圖中：1-底座；2-鋼筋輸入口；3-電機；4-皮帶；5-開關； 6-紅外發射器；7-紅外接收器；8-卡槽；9-第一滾輪；10-支柱；11-鋼筋輸出口；12-軋鋼刀；13-電動伸縮臂；14-第二滾輪；15-調直倉；16-限位孔；17-顯示屏。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供的一種實施例：一種具有測量功能的鋼筋拉直裝置，包括底座1、調直倉15、電機3、第一滾輪9、第二滾輪14、軋鋼刀12、紅外發射器6，紅外接收器7和顯示屏17，底座1和調直倉15通過支柱連接，調直倉15的一側設有鋼筋輸入口2，調直倉15內部的中間設有限位孔16，且鋼筋輸入口2、限位孔16和鋼筋輸出口11位于同一水平面，調直倉15的另一側設有鋼筋輸出口11，鋼筋輸出口11上方安裝有電動伸縮臂13，電動伸縮臂13的輸出端安裝有軋鋼刀12，調直倉15上方靠近鋼筋輸入口2的一側固定有電機3，電機3通過皮帶4與第一滾輪9相連，調直倉15上方靠近鋼筋輸出口11的一側固定有紅外發射器6，且紅外發射器6的另一側固定有顯示屏17，顯示屏17的一側設有開關5，開關5通過導線與電機3相連，調直倉15內部靠近鋼筋輸出口11的一側固定有第二滾輪14，紅外接收器7通過支撐桿與底座1相連，底座1兩側設有與卡槽8相匹配的凸起。

工作原理：使用時，先將鋼筋的一端放入鋼筋輸入口2，通過電機3使第一滾輪9轉動，對鋼筋進行初次調直，并將鋼筋導至限位孔16處，鋼筋通過限位孔16后，導至第二滾輪14處，第二滾輪14設有五個且是被動滾動，通過五個第二滾輪14的相互作用對鋼筋進行二次調直，由于鋼筋輸入口2、限位孔16以及鋼筋輸出口11位于同一水平線上，所以二次調直后的鋼筋會有鋼筋輸出口11導出，然后鋼筋將推動紅外接收器7在底座1上移動，紅外接收器7接收到紅外發射器6發射的信號并轉換成數字信號輸出在顯示屏上，當紅外發射器6的測量值與設定值相等時，驅動電動伸縮臂13工作，通過軋鋼刀12對鋼筋進行切割。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
