本發明涉及機械自動化領域，特別是涉及一種割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置。

背景技術：

齒輪軸是指支承轉動零件并與之回轉以傳遞運動、扭矩或彎矩的機械零件，割草機的機頭由齒輪軸、軸承和扣環等零部件組成，在齒輪軸與軸承的裝配過程中，需要用到齒輪軸載料裝置，現有的載料裝置結構較復雜，使用壽命不長，有鑒于此，需要對現有的載料裝置進行改進。

技術實現要素：

本發明主要解決的技術問題是提供一種結構簡單，使用壽命長的割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置，該割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置包括齒輪軸上料固定板，齒輪軸上料固定板的下平面通過電機安裝板安裝的電機，電機的轉軸上安裝有主動輪，齒輪軸上料固定板上位于主動輪的上方設有皮帶傳送安裝口，齒輪軸上料固定板上位于皮帶傳送安裝口的一側安裝有與之垂直的固定座，固定座上安裝有直線軸承座，直線軸承座內插裝有導向軸，導向軸上位于皮帶傳送安裝口上方的一端安裝有從動輪，從動輪與主動輪通過皮帶連接，皮帶穿過皮帶傳送安裝口，導向軸的另一端通過導向軸支座安裝有齒輪軸放置盤，齒輪軸放置盤上以圓心為中心陣列有齒輪軸放置開口，齒輪軸放置開口內放有齒輪軸，齒輪軸上料固定板的上平面通過擋料固定板和防塵板固定板分別安裝有擋料板和防塵盤，擋料板和防塵盤分別與齒輪軸放置盤的內側面和外側面貼合，擋料板與齒輪軸放置盤形成齒輪軸滑道，齒輪軸上料固定板上位于防塵盤和齒輪軸放置盤的下方設有齒輪軸上料開口，齒輪軸上料固定板的下平面安裝有推拉氣缸和兩個相互平行的上料直線導軌，兩個上料直線導軌分別位于齒輪軸上料開口的兩側，兩個上料直線導軌與推拉氣缸的運動方向相同，推拉氣缸的活塞桿上通過氣缸連接頭安裝有上料筆形氣缸安裝板，上料筆形氣缸安裝板與兩個上料直線導軌的滑塊固定，上料筆形氣缸安裝板上安裝有上料筆形氣缸，上料筆形氣缸的活塞桿朝上并且安裝有齒輪軸限位柱，上料筆形氣缸安裝板的上平面通過固定柱安裝有齒輪軸卡座，齒輪軸卡座上設有與齒輪軸限位柱對應的圓孔。

本發明的有益效果是：本發明一種割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置，通過全自動控制實現了機械自動化，并且設備占地小，使用壽命長。

附圖說明

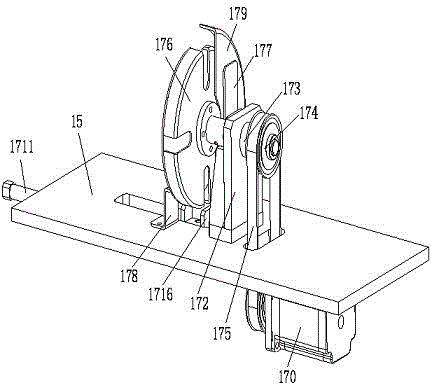

圖1是本發明割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置的結構示意圖；

圖2是本發明割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置的另一角度結構示意圖；

圖3是本發明割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置的部分結構示意圖。

具體實施方式

下面結合附圖對本發明較佳實施例進行詳細闡述，以使發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

請參閱圖1至圖3，本發明實施例包括：

一種割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置，該割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置包括齒輪軸上料固定板15，齒輪軸上料固定板15的下平面通過電機安裝板安裝的電機170，電機170的轉軸上安裝有主動輪171，齒輪軸上料固定板15上位于主動輪171的上方設有皮帶傳送安裝口，齒輪軸上料固定板15上位于皮帶傳送安裝口的一側安裝有與之垂直的固定座172，固定座172上安裝有直線軸承座，直線軸承座內插裝有導向軸173，導向軸173上位于皮帶傳送安裝口上方的一端安裝有從動輪174，從動輪174與主動輪171通過皮帶175連接，皮帶175穿過皮帶傳送安裝口，導向軸173的另一端通過導向軸支座安裝有齒輪軸放置盤176，齒輪軸放置盤176上以圓心為中心陣列有齒輪軸放置開口，齒輪軸放置開口內放有齒輪軸，齒輪軸上料固定板15的上平面通過擋料固定板177和防塵板固定板178分別安裝有擋料板179和防塵盤1710，擋料板179和防塵盤1710分別與齒輪軸放置盤176的內側面和外側面貼合，擋料板179與齒輪軸放置盤176形成齒輪軸滑道，齒輪軸上料固定板15上位于防塵盤1710和齒輪軸放置盤176的下方設有齒輪軸上料開口，齒輪軸上料固定板15的下平面安裝有推拉氣缸1711和兩個相互平行的上料直線導軌1712，兩個上料直線導軌1712分別位于齒輪軸上料開口的兩側，兩個上料直線導軌1712與推拉氣缸1711的運動方向相同，推拉氣缸1711的活塞桿上通過氣缸連接頭安裝有上料筆形氣缸安裝板1713，上料筆形氣缸安裝板1713與兩個上料直線導軌1712的滑塊固定，上料筆形氣缸安裝板1713上安裝有上料筆形氣缸1714，上料筆形氣缸1714的活塞桿朝上并且安裝有齒輪軸限位柱1715，上料筆形氣缸安裝板1713的上平面通過固定柱安裝有齒輪軸卡座1716，齒輪軸卡座1716上設有與齒輪軸限位柱1715對應的圓孔。

本發明工作時，齒輪軸放置盤176上的齒輪軸放置開口內放有齒輪軸，電機170帶動主動輪171使得皮帶175帶動從動輪174旋轉，從動輪174帶動導向軸173使得齒輪軸放置盤176旋轉九十度，上料筆形氣缸1714帶動齒輪軸限位柱1715向上滑動，齒輪軸放置盤176上的齒輪軸放置開口內的齒輪軸落入到齒輪軸卡座1716中，齒輪軸限位柱1715將齒輪軸固定住，推拉氣缸1711帶動上料直線導軌1712上的滑塊使得上料筆形氣缸安裝板1713水平滑動。

本發明一種割草機機頭的軸承與齒輪軸裝配機的齒輪軸載料裝置，通過全自動控制實現了機械自動化，并且設備占地小，使用壽命長。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
