本發明涉及自動化加工設備領域，尤其涉及一種將銅帶切割成銅片的全自動切片機。

背景技術：

LED屏幕中會用到表面鍍銀的銅片，在銅片的加工過程中，先是將銅帶和隔離紙分開，然后將銅帶切割成銅片，隨后將切好的銅片進行堆疊裝盤，銅片的堆疊過程中會在相鄰的銅片之間放置一張紙片，以使相鄰的銅片被隔開，避免銅片之間接觸碰傷，最后將裝好盤的銅片搬走。目前銅片的制作中，有些工序一般通過人工的方式實現，不但勞動強度大，而且生產效率低，難以滿足大規模的生產。

技術實現要素：

基于此，有必要針對銅片的制作勞動強度大，生產效率低的問題，提供一種能實現銅片自動化制作和裝盤的全自動切片機。

為了實現本發明的目的，本發明采用以下技術方案：

一種全自動切片機，用于將銅帶加工切割后裝盤，所述全自動切片機包括機架、位于所述機架一側的供盤收盤裝置、安裝于所述供盤收盤裝置上方的取盤機械手、以及分別安裝于所述機架上的剝紙裝置、銅帶輸送檢測裝置、沖切裝置、銅片輸送裝置、銅片裝盤裝置和供紙裝置；所述供盤收盤裝置靠近所述銅片裝盤裝置設置以通過所述取盤機械手向該銅片裝盤裝置提供空的載盤；所述剝紙裝置、銅帶輸送檢測裝置、沖切裝置、銅片輸送裝置、銅片裝盤裝置和供紙裝置沿銅帶的運動方向依次設置；所述剝紙裝置、銅帶輸送檢測裝置、沖切裝置、銅片輸送裝置依次對所述銅帶加工后，所述銅片裝盤裝置從銅片輸送裝置上取銅片在空的載盤上進行裝盤，并從供紙裝置上取紙片將相鄰的銅片隔開；最后通過所述取盤機械手將銅片裝盤裝置上滿載的載盤轉移到所述供盤收盤裝置。

上述的全自動切片機實現了銅片的自動制作和裝盤，無須人力，降低了人力成本，而且還提高了銅片的制作精度。

在其中一實施例中，所述供盤收盤裝置包括頂部安裝有所述取盤機械手的箱體、安裝于所述箱體內的安裝架、安裝于所述安裝架內的皮帶驅動機構、及連接所述皮帶驅動機構的第一載盤機構和第二載盤機構；所述第一載盤機構和第二載盤機構分別位于所述機架的兩側，且均穿過所述箱體的頂部；所述箱體的頂部上在所述第一載盤機構的周邊和第二載盤機構的周邊分別設有第一護欄和第二護欄，所述第一護欄和第二護欄等高設置。

在其中一實施例中，所述銅帶輸送檢測裝置包括固定于所述機架上的輸送架以及分別安裝于所述輸送架上的整形機構、檢測定位機構、夾料機構和絲桿驅動機構；所述夾料機構滑設于所述輸送架上，且位于所述整形機構和檢測定位機構之間；所述絲桿驅動機構連接所述夾料機構。

在其中一實施例中，所述檢測定位機構包括安裝座、定位組件、光纖感應器及安裝于所述安裝座上的夾持架；所述夾持架的數量為兩個，各所述夾持架上均固定有一所述定位組件；至少一所述夾持架上固定有一所述光纖感應器；各所述夾持架上具有由所述銅帶過道貫穿形成的夾持槽、連通所述夾持槽的穿架孔和連通所述穿架孔的安裝孔，所述穿架孔沿垂直于銅帶過道的方向貫穿設置，所述安裝孔沿平行于所述銅帶過道的方向貫穿設置；各所述定位組件包括滑設于所述穿架孔內的定位桿及連接所述定位桿的推桿結構；所述定位桿包括定位部及連接所述定位部和推桿結構的擋光部；所述光纖感應器安裝于所述安裝孔內，且位于所述定位桿的一側。

在其中一實施例中，所述銅片輸送裝置包括固定于所述機架上的排料架、滑設于所述排料架上的兩限位板及分別固定于所述排料架上的圓皮帶運送機構、銅片感應機構和寬度調節機構；所述限位板之間具有銅片過道；所述圓皮帶運送機構位于所述兩限位板之間；所述銅片過道遠離所述沖切裝置的一端設有銅片出口；所述銅片感應機構位于所述銅片出口處；所述寬度調節機構連接至少一限位板。

在其中一實施例中，所述銅片裝盤裝置包括固定于所述機架上的載盤放置架、滑設于所述載盤放置架上的載盤搬運板、固定于所述載盤放置架上的支撐架和推板機構、滑設于所述支撐架上的滑動架、固定于所述支撐架上的推架機構、以及分別連接所述滑動架的取銅片機械手和取紙片機械手；所述載盤搬運板位于所述支撐架靠近所述供盤收盤裝置的一側；所述推板機構連接所述載盤搬運板；所述推架機構連接所述滑動架。

在其中一實施例中，所述取紙機構包括連接所述滑動架的升降氣缸、連接所述升降氣缸的固定板、及連接所述固定板的紙片彎曲組件和吸紙組件；所述紙片彎曲組件包括兩設于所述固定板遠離升降氣缸的一側的抓手結構、以及連接所述固定板和各所述抓手結構的抓手氣缸，所述抓手氣缸用于驅動兩抓手結構靠攏以使紙片的中間部位鼓起；所述吸紙組件包括位于所述固定板遠離所述升降氣缸的一側的的吸盤及連接所述吸盤和固定板的升降組件，所述吸盤位于抓手結構之間，用于吸附紙片中間鼓起的部位。

在其中一實施例中，各所述抓手結構包括滾輪、及連接所述抓手氣缸和滾輪的抓手。

在其中一實施例中，所述供紙裝置包括兩固定于所述機架上的導條、滑接各所述導條的載盤運送架、兩滑設于所述載盤運送架上的盛紙機構、兩分別連接所述兩盛紙機構的X軸氣缸、以及連接所述載盤運送架的Y軸氣缸；各所述X軸氣缸均固定于所述載盤運送架上；所述Y軸氣缸固定于所述機架上。

在其中一實施例中，各所述盛紙機構包括滑設于所述載盤運送架上的運送板、以及連接所述運送板的紙盤和推紙組件；所述紙盤位于所述運送板遠離導條的一側；所述紙盤遠離所述運送板的側面上設有兩限紙件，所述限紙件之間具有放紙腔，各所述限紙件具有擋板及連接所述擋板和紙盤的連接板，所述擋板自所述連接板朝著所述放紙腔的中心延伸，用于將紙片阻擋在放紙腔內；所述推紙組件位于位于所述紙盤的下方，所述紙盤上對應所述推紙組件設置盤穿孔，用以推紙組件穿過所述紙盤將紙堆壓于所述限紙件的擋板上。

附圖說明

圖1為本發明一較佳實施例所述的全自動切片機的立體結構示意圖；

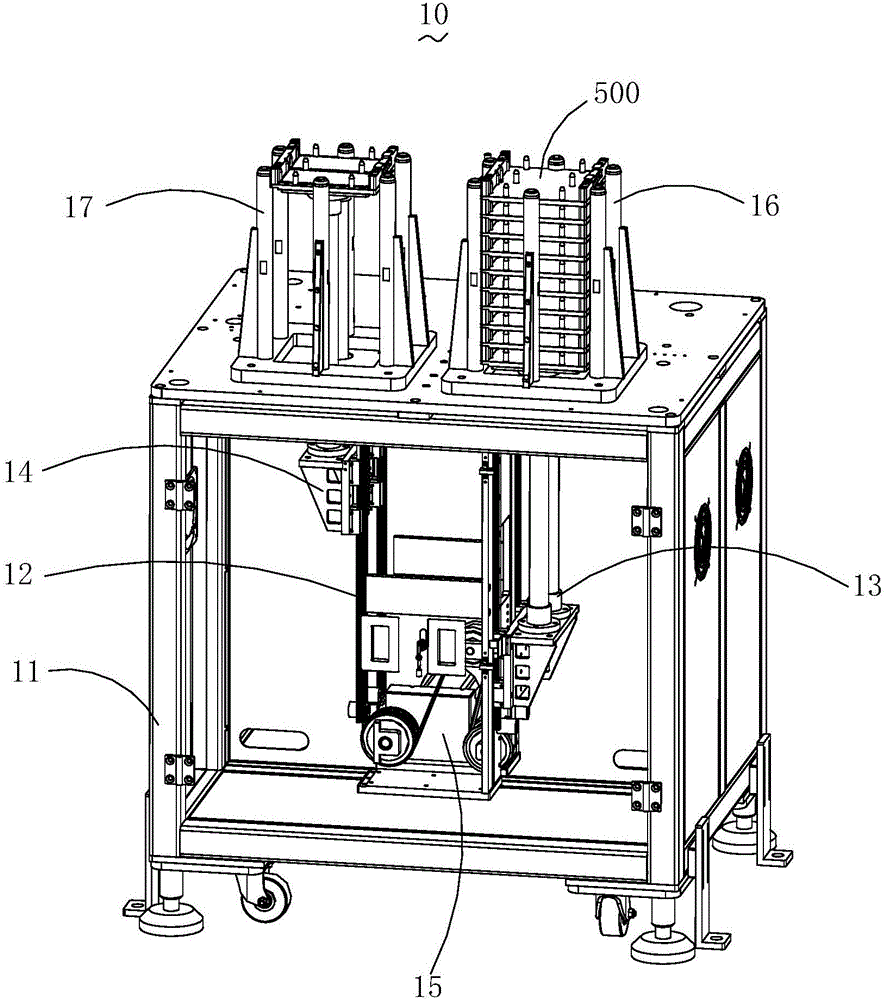

圖2是圖1所示的全自動切片機的供盤收盤裝置的結構示意圖；

圖3是圖1所示的全自動切片機的剝紙裝置的結構示意圖；

圖4是待加工的銅帶的結構示意圖；

圖5是圖1所示的全自動切片機的銅帶輸送檢測裝置的結構示意圖；

圖6是圖5所示的銅帶輸送檢測裝置的檢測定位機構的結構示意圖；

圖7是圖6所示的檢測定位機構的部分剖視圖；

圖8是圖6所示的檢測定位機構的夾持架的剖視圖；

圖9是圖5所示的銅帶輸送檢測裝置的彈簧浮動夾銅機構的結構示意圖；

圖10是圖1所示的全自動切片機的銅片輸送裝置的結構示意圖；

圖11是圖1所示的全自動切片機的銅片裝盤裝置的結構示意圖；

圖12是圖1所示的銅片裝盤裝置的取紙機構的結構示意圖；

圖13是圖1所示的全自動切片機的供紙裝置的結構示意圖；

圖14是圖13所示的供紙裝置的俯視圖；

圖15是圖13所示的供紙裝置的盛紙機構的結構示意圖；

圖16是圖14所示的盛紙機構的紙盤的結構示意圖。

圖中：

100、機架；200、取盤機械手；300、沖切裝置；400、銅帶；

10、供盤收盤裝置；11、箱體；12、安裝架；13、第一載盤機構；14、第二載盤機構；15、皮帶驅動機構；16、第一護欄；17、第二護欄；

20、剝紙裝置；21、固定架；22、供料機構；23、放料電機；24、送料盤；25、銅帶感測輪；26、隔離紙回收機構；27、收紙電機；28、收紙盤；29、紙帶感測輪；

30、銅帶輸送檢測裝置；31、輸送架；32、整形機構；33、夾料機構；34、氣爪；35、連接件；36、絲桿驅動機構；40、檢測定位機構；41、安裝座；42、夾持架；43、銅帶過道；44、夾持槽；45、穿架孔；46、安裝孔；47、光纖感應器；48、定位組件；481、定位桿；482、定位部；483、擋光部；49、推桿結構；50、彈簧浮動夾銅機構；51、固定塊；52、上板；53、下板；54、連接塊；56、彈簧安裝桿；55、彈簧；57、推塊氣缸；58、夾銅組件；581、第一壓塊；582、第二壓塊；

60、銅片輸送裝置；61、排料架；62、限位板；63、圓皮帶運送機構；64、寬度調節機構；65、銅片感應機構；

70、銅片裝盤裝置；71、載盤放置架；72、載盤搬運板；73、推板機構；74、支撐架；75、滑動架；76、推架機構；77、取銅片機械手；80、取紙片機械手；81、升降氣缸；82、固定板；83、紙片彎曲組件；84、抓手氣缸；85、抓手結構；851、抓手；852、滾輪；86、吸紙組件；87、升降組件；871、驅動板；872、連接柱；873、升降板；874、吸盤推動氣缸；88、吸盤；

90、供紙裝置；91、導條；92、載盤運送架；93、Y軸氣缸；94、盛紙機構；95、紙盤；951、盤穿孔；952、限紙件；953、擋板；954、連接板；96、推紙組件；97、運送板；98、X軸氣缸。

具體實施方式

為了便于理解本發明，下面將參照相關附圖對本發明進行更全面的描述。附圖中給出了本發明的較佳實施例。但是，本發明可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本發明的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

如圖1至16所示，為本發明一較佳實施例的一種全自動切片機，用于將銅帶加工切割后裝盤，該全自動切片機包括機架100、位于機架100一側的供盤收盤裝置10、安裝于供盤收盤裝置10上方的取盤機械手200、以及分別安裝于機架100上的剝紙裝置20、銅帶輸送檢測裝置30、沖切裝置300、銅片輸送裝置60、銅片裝盤裝置70和供紙裝置90；供盤收盤裝置10靠近銅片裝盤裝置70設置以通過取盤機械手200向該銅片裝盤裝置10提供空的載盤；剝紙裝置20、銅帶輸送檢測裝置30、沖切裝置300、銅片輸送裝置60、銅片裝盤裝置70和供紙裝置90沿銅帶的運動方向依次設置；剝紙裝置20、銅帶輸送檢測裝置30、沖切裝置300、銅片輸送裝置60依次對銅帶加工后，銅片裝盤裝置70從銅片輸送裝置60上取銅片在空的載盤上進行裝盤，并從供紙裝置90上取紙片將相鄰的銅片隔開；最后通過取盤機械手200將銅片裝盤裝置70上滿載的載盤轉移到供盤收盤裝置10。

在上述的全自動切片機中，剝紙裝置20用于將銅帶400和粘附于銅帶400上的隔離紙分開；銅帶輸送檢測裝置30用于將銅帶400輸送至沖切裝置300；沖切裝置300用于將銅帶400切割成銅片，并在銅片上沖孔；銅片輸送裝置60用于將沖切裝置300沖切好的銅片運送至銅片裝盤裝置70。

如圖2所示，供盤收盤裝置10包括頂部取盤機械手200的箱體11、設于箱體11內的安裝架12、安裝于所述安裝架12內的皮帶驅動機構15、及分別連接皮帶驅動機構15的第一載盤機構13和第二載盤機構14；第一載盤機構13和第二載盤機構14分別位于安裝架12的兩側，且均穿過箱體11的頂部。第一載盤機構13用于放置重疊的空盤，以向銅片裝盤裝置70提供空盤；第二載盤機構14用于放置滿載的載盤。皮帶驅動機構15用于驅動第一載盤機構13帶著空的載盤上升，及驅動第二載盤機構14帶著滿載的載盤下降，以對滿載的載盤進行重疊。

箱體11的頂部上在第一載盤機構13的周邊和第二載板機構14的周邊分別設有第一護欄16和第二護欄17。第一護欄16的高度等于第二護欄17的高度。第一護欄16用于對放置于第一載盤機構13上的載盤進行限位，避免空盤在被第一載盤機構13驅動上升的過程中發生移位；第二護欄17用于對放置于第一載盤機構13上的滿載的載盤進行限位，以使?jié)M載的載盤在第二載盤機構14上整齊堆疊。皮帶驅動機構15使得第一載盤機構13每次可上升一個載盤的高度，而第二載盤則可每次下降一個載盤的高度，從而使得第一載盤機構13的取盤位置和第二載盤機構14的放盤位置能處于同一高度，并可與第一護欄16和第二護欄17的高度齊高，便于取盤機械手200取放盤。

如圖3所示，剝紙裝置20包括連接機架100的固定架21、以及安裝于固定架21上的用于供應銅帶400的供料機構22和用于回收隔離紙的隔離紙回收機構26，隔離紙回收機構26位于供料機構22和銅帶輸送檢測裝置30之間。

供料機構22包括安裝于固定架21上的放料電機23、連接放料電機23的送料盤24、以及設于送料盤24和銅帶輸送檢測裝置30之間的銅帶感測輪25。放料電機23用于驅動送料盤24轉動以向銅帶輸送檢測裝置30提供銅帶400，在放料電機23的運作期間，送料盤24和銅帶輸送檢測裝置30之間會積累銅帶400，積累的銅帶400會壓于銅帶感測輪25上，銅帶感測輪25通過感應銅帶400施加于其上的壓力來控制放料電機23的開閉，當銅帶感應輪25感應到銅帶400施加于其上的壓力過大時，證明送料盤24和銅帶輸送檢測裝置30之間積累了一定量的銅帶400，放料電機23停止運行；當銅帶感應輪25感應到銅帶400施加于其上的壓力過小時，證明送料盤24和銅帶輸送檢測裝置30之間積累的銅帶400量過少，放料電機23運行，以驅動送料盤24轉動，保證銅帶400能持續不斷地供應給銅帶輸送檢測裝置30。

供料機構22包括安裝于固定架21上的收紙盤28和收紙電機27、以及位于送料盤24和收紙盤28之間的紙帶感測輪29，紙帶感測輪29滑設于固定架21上，這使得紙帶感測輪29能通過其自身重力實時地調節隔離紙的松緊度，避免隔離紙?zhí)苫蚋綦x紙由于收紙電機27轉速太快而被崩斷的現象發生。

銅帶400與粘附在其上的隔離紙分開后，還需進行在銅帶400上沖孔以及將銅帶400切斷成一定長度的銅片兩道工序，為了在沖孔切片時，銅帶400不會發生移動，如圖4所示，銅帶400的兩邊均設有若干等間隔設置的定位孔，用于在沖孔切片之前對銅帶400進行定位，銅片的切斷長度與沖孔位置主要是根據銅帶輸送檢測裝置30的運送距離來確定。

如圖5所示，銅帶輸送檢測裝置30包括固定于機架100上的輸送架31、以及分別安裝于輸送架31上的整形機構32、檢測定位機構40、夾料機構33和絲桿驅動機構36；夾料機構33滑設于輸送架31上，且位于整形機構32和檢測定位機構40之間；絲桿驅動機構36連接夾料機構33。工作時，夾料機構33先夾緊銅帶400，隨后絲桿驅動機構36驅動夾料機構33帶著銅帶400朝著沖切裝置300的方向運送，當絲桿驅動機構36驅動夾料機構33帶著銅帶400運動一定的距離后，檢測定位機構40對銅帶400進行定位，并檢測是否對銅帶400定位到位，如果檢測到?jīng)]有定位好銅帶400，證明銅帶400的輸送距離不合格，沖切裝置300不對銅帶400進行沖切；如果檢測到定位好銅片，絲桿驅動機構36驅動夾料機構33返回原來位置，同時沖切裝置300對銅帶400進行沖切。在銅帶400被輸送至沖切裝置300之前，整形機構32會先對銅帶400進行壓平，以使銅帶400被壓平整。

如圖6至圖8所示，檢測定位機構40包括安裝座41、定位組件48及光纖感應器47及安裝于安裝座41上的夾持架42；夾持架42的數量為兩個，用于對銅帶400進行夾持，各夾持架42上均固定有一定位組件48，用于對銅帶400進行定位；至少一夾持架42上固定有一光纖感應器47，用于檢測定位機構40是否將銅帶400定位好，若光纖感應器47感應到定位組件48沒有將銅帶400定位好，光纖感應器47反饋信號，沖切裝置300停止對銅帶400的沖切，避免壓壞模具，若光纖感應器47感應到定位組件48將銅帶400定位好，光纖感應器47不反饋信號，沖切裝置300對銅帶400進行沖切。

各夾持架42上具有由銅帶過道43貫穿形成的夾持槽44、連通夾持槽44的穿架孔45和連通穿架孔45的安裝孔46，穿架孔45沿垂直于銅帶過道43的方向貫穿設置，安裝孔46沿平行于銅帶過道43的方向貫穿設置。

各定位組件48包括滑設于穿架孔45內的定位桿481及連接定位桿481的推桿結構49。

定位桿481包括定位部482與連接定位部482和推桿結構49的擋光部483。推桿結構49通過擋光部483驅動定位部482插入至銅帶400邊部的定位孔內，以對銅帶400進行定位。

定位部482呈圓錐狀，定位部482靠近擋光部483的一端的尺寸大于定位部482遠離擋光部483的一端的尺寸。通過設置定位桿481呈圓錐狀，一方面使得定位桿481可對設置有不同尺寸的定位孔的銅帶400進行定位，提高了定位桿481的通用性；另一方面可以調整銅帶400的定位孔相對于定位部482的位置，最后使得銅帶400的定位孔能與定位部482同軸心。

光纖感應器47的感應端安裝于安裝孔46內，且位于定位部482的一側，用于感應擋光部483。

在本實施例中，各夾持架42上均固定有光纖感應器47。兩個定位組件48對銅帶400進行定位，如果僅通過一個光纖感應器47對其中一個定位組件48是否將銅帶400定位好，有時候會發生光纖感應器47檢測的定位組件48將銅帶400定位好，而另一個定位組件48沒有將銅帶400定位好，這使得銅帶400只有一邊被定位好，在沖切裝置300對銅帶400進行沖孔切割時，銅帶400任然會發生偏移，無法保證沖切裝置300在銅帶400上正確的沖切和切割，通過在各夾持架42上均設置一光纖感應器47，使得銅帶400兩邊是否被定位好均能被檢測到，只要銅帶400的一邊沒被定位好，沖切裝置300便不會對銅帶400進行沖孔，當檢測到銅帶400的兩邊都被定位好，沖切裝置300才會對銅帶400進行沖孔切割，使得銅帶400在被沖切時不會發生偏移，保證了沖切裝置300能在銅帶400上正確沖孔切割。

檢測定位機構40工作時，當絲桿驅動機構36驅動夾料機構33帶著銅帶400運動一定的距離后，推桿結構49驅動定位桿481朝向銅帶400運動，以對銅帶400進行定位，這時會出現兩種狀況：

1、如果銅帶400的定位孔與定位桿481同心度在0.05mm以內，則定位桿481的定位部482能插入銅帶400的定位孔內，定位桿481的擋光部483運動至光纖感應器47所在的位置，光纖感應器47發出的光纖被擋光部483擋住，光纖感應器47反饋信號，沖切裝置300對銅帶400進行沖孔切割工序；

2、如果銅帶400的定位孔與定位桿481的小端部的同心度在0.05mm以上，則定位桿481的定位部482不能插入銅帶400的定位孔內，定位桿481不能運動到位，因光纖感應器47的探測頭位于定位部482的一側，所以光纖感應器47發出的光纖是偏心照射的，未能照射到定位桿481的擋光部483上，這時光纖感應器47無反饋信號，沖切裝置300停止對銅帶400的沖孔切割，避免了產生銅片次品。

夾料機構33包括兩相對的氣爪34及連接各氣爪34的連接件35，氣爪34分別用于夾緊銅帶400的兩邊部，連接件35連接絲桿驅動機構36。

銅帶輸送檢測裝置30還包括位于夾料機構33和檢測定位機構40之間的彈簧浮動夾銅機構50；如圖9所示，彈簧浮動夾銅機構50包括固定于輸送架31上的固定塊51、位于固定塊51遠離機架100的一側的上板52、位于固定塊51和上板52之間的下板53、連接上板52和下板53的連接塊54、設于上板52和下板53之間的夾銅組件58、固定于下板53上的推塊氣缸57、連接固定塊51的彈簧安裝桿55及套設于彈簧安裝桿55上的彈簧56；夾銅組件58包括連接上板52的第一壓塊581以及連接推塊氣缸57的輸出軸的第二壓塊582；彈簧安裝桿55滑接下板53；彈簧56位于固定板82和下板53之間。銅帶400從第一壓塊581和第二壓塊582之間穿過，當檢測定位機構40對銅帶400定位好后，推塊氣缸57驅動第二壓塊582壓向第一壓塊581夾緊銅帶400，以便于沖切裝置300對銅帶400進行沖切。彈簧56的設置，使得夾銅組件58的高度可隨著銅帶400的高度進行調整，以使銅帶400保持筆直。

如圖10所示，銅片輸送裝置60包括固定于機架100上的排料架61、滑設于排料架61上的兩限位板62、及分別固定于排料架61上的圓皮帶運送機構63、銅片感應機構65和寬度調節機構64；限位板62之間具有銅片過道；圓皮帶運送機構63位于兩限位板62之間，用于運送銅片；銅片過道遠離沖切裝置300的一端設有銅片出口；銅片感應機構65位于銅片出口處，用于感應銅片是否運送到出料口處，若感應到銅片運動至銅片出口處，銅片裝盤裝置70對位于銅片出口處的銅片進行裝盤；寬度調節機構64連接至少一限位板62，用于根據銅片的寬度來調節兩限位板62之間的寬度，以使銅片能沿規定的路線正確地運送至銅片出口處。在本實施例中，寬度調節機構64為絲桿寬度調節機構。

如圖11所示，銅片裝盤裝置70包括固定于機架100上的載盤放置架71、滑設于載盤放置架71上的載盤搬運板72、固定于載盤放置架71上的支撐架74和推板機構73、滑設于支撐架74上的滑動架75、固定于支撐架74上的推架機構76、以及分別連接滑動架75的取銅片機械手77和取紙片機械手80；載盤搬運板72位于支撐架74靠近供盤收盤裝置10的一側；推板機構73連接載盤搬運板72，用于推動載盤搬運板72在支撐架74和銅片裝盤裝置70之間移動；推架機構76連接滑動架75，用于驅動滑動架75帶著取銅片機械手77和取紙片機械手80在銅片輸送裝置60和供紙裝置90之間移動。工作時，當銅片感應機構65感應到銅片，推架機構76驅動滑動架75帶著取銅片機械手77和取紙片機械手80朝著銅片輸送裝置60的方向運動，取銅片機械手77從銅片輸送裝置60上取得銅片；然后，推架機構76驅動滑動架75帶著取銅片機械手77和取紙片機械手80分別運動至載盤搬運板72的正上方和供紙裝置90的正上方；隨后，取銅片機械手77將銅片放置于載盤搬運板72上的載盤內，而取紙片機械手80從供紙裝置90上取紙；當銅片感應機構65再次感應到銅片，推架機構76驅動滑動架75帶著取銅片機械手77和取紙片機械手80再次分別運動至銅片輸送裝置60的正上方和載盤搬運板72的正上方，取銅片機械手77從銅片輸送裝置60上取銅片，取紙片機械手80將紙片放置于銅片上，當銅片感應機構65又一次感應到銅片后，重復循環上述步驟，直至載盤搬運板72上的載盤內裝滿被紙片隔開的銅片；推板機構73驅動載盤搬運板72帶著滿載的載盤自載盤放置架71運動至載盤放置架71靠近供盤收盤裝置10的一端；最后，取盤機械手200將滿載的載盤搬運至供盤收盤裝置10的第二載盤機構14上。

如圖12所示，取紙機構80包括連接滑動架75的升降氣缸81、連接升降氣缸81的固定板82、及分別連接固定板82的紙片彎曲組件83和吸紙組件86。紙片彎曲組件83用于驅動紙堆最上方的紙片的兩端向中間靠攏，使紙片的中間部位鼓起而與其他紙片分開；吸紙組件86用于吸附紙片中間鼓起的部位；升降氣缸81位于固定板82遠離紙盤95的一側，用于驅動紙片彎曲組件83和吸紙組件86靠近或遠離紙盤95。

紙片彎曲組件83包括兩設于固定板82遠離升降氣缸81的一側的抓手結構85、以及連接固定板82和各抓手結構85的抓手氣缸84，抓手氣缸84用于驅動兩抓手結構85靠攏以使紙片的中間部位鼓起。

各抓手結構85包括滾輪852、及連接抓手氣缸84和滾輪852的抓手851。在本實施例中，各抓手結構85的滾輪852的數量為兩個，分別位于抓手851的兩側。紙片彎曲組件83通過滾輪852作用于紙片上的摩擦力來驅動紙片的端部向紙片的中間靠攏，從而使紙片的中間部位鼓起，相對于抓手851直接作用于紙片上，可以避免紙片被刮傷。

吸紙組件86包括位于固定板82遠離升降氣缸81的一側的的吸盤88及連接吸盤88和固定板82的升降組件87，吸盤88位于抓手結構85之間，用于吸附紙片中間鼓起的部位。

升降組件87包括位于固定板82遠離升降氣缸81的一側的升降板873、位于固定板82靠近升降氣缸81的一側的驅動板871、連接升降板873和驅動板871的連接柱872、以及連接驅動板871和固定板82的吸盤推動氣缸874；升降板873上安裝有吸盤88；升降板873被抓手結構85貫穿，且與抓手結構85滑動設置；驅動板871位于升降氣缸81的一側；連接柱872貫穿固定板82，且與固定板82滑動設置。吸盤推動氣缸874通過驅動板871和連接柱872驅動升降板873帶動吸盤88上升和下降。

在本實施例中，吸盤88的數量為兩個，分別位于抓手氣缸84的兩側。通過設置吸盤88分別設于抓手氣缸84的兩側，使得紙片被吸附時不易從吸紙組件86上脫落。

取紙時，先升降氣缸81通過固定板82帶動紙片彎曲組件83和吸紙組件86朝向供紙裝置90移動，直至紙片彎曲組件83的抓手結構85與紙堆最上方的紙片緊密接觸。然后抓手氣缸84驅動兩抓手結構85彼此靠攏，兩抓手結構85的滾輪852利用其與紙片之間的摩擦力，使紙堆最上方的紙片的兩端向中間靠攏，而紙片的中間部位則在其兩端相互靠攏的過程中向上鼓起，當紙片的中間部位鼓起一定的高度時，吸盤推動氣缸874通過驅動板871和連接柱872驅動升降板873帶著吸盤88朝向紙片移動，當吸盤88接觸紙片中間鼓起的部位時，真空打開，吸盤88將鼓起的紙片吸附??；隨后抓手氣缸84驅動兩抓手結構85張開，最后升降氣缸81驅動固定板82帶著紙片彎曲組件83和吸附有紙片的吸紙組件86上升遠離供紙裝置90。

如圖13和圖14所示，供紙裝置90包括兩固定于機架100上的導條91、滑接各導條91的載盤運送架92、兩滑設于載盤運送架92上的盛紙機構94、兩分別連接兩盛紙機構94的X軸氣缸98、以及連接載盤運送架92的Y軸氣缸93；各X軸氣缸98均固定于載盤運送架92上；Y軸氣缸93固定于機架上。當一紙盤95內的紙片用完后，Y軸氣缸93會驅動載盤運送架92帶著用完紙片的紙盤95沿Y軸方向移動，同時把另外一裝滿紙片的紙盤95送到供紙位置處。之后，X軸氣缸98會驅動用完紙的紙片向X軸方向移動，方便換紙。其中，X軸方向平行于銅帶400的運動方向，Y軸方向垂直于銅帶400的運動方向。

如圖15和圖16所示，各盛紙機構94包括滑設于載盤運送架92上的運送板97、以及分別連接運送板97的紙盤95和推紙組件96；紙盤95位于運送板98遠離導條91的一側；紙盤95遠離運送板98的側面上設有兩限紙件952，限紙件952之間具有放紙腔，各限紙件952具有擋板953及連接擋板953和紙盤95的連接板954，擋板953自連接板954朝著放紙腔的中心延伸，用于將紙片阻擋在放紙腔內；推紙組件96位于紙盤95的下方，紙盤95上對應推紙組件96設置盤穿孔951，以使推紙組件96穿過紙盤伸入至放紙腔內，以推動紙堆壓于限紙件952的擋板953上。當取紙片機械手80在供紙裝置90上取紙時，先推紙組件96將紙堆壓于限紙件952的擋板953上，隨后取紙片機械手80的紙片彎曲組件83和吸紙機構先后對紙堆最上方的紙片先后進行彎曲和吸附動作，最后升降氣缸81驅動紙片彎曲組件83和吸紙組件86遠離紙盤95，下方的紙片由于推紙組件96一直向上推動而壓于限紙件952的擋板953上，從而使下面的紙片繼續留在紙盤95上，不會被吸紙組件86帶動，保證了取紙片機械手80每次只取一張紙片。

上述的全自動切片機工作時，取盤機械手200先從供盤收盤裝置10上取一空盤放置銅片裝盤裝置70上；然后剝紙裝置20將銅片與粘附在銅片上隔離紙分開，并對隔離紙進行回收，與隔離紙分開的銅帶400的銅帶輸送檢測裝置30的運送下被送至沖切裝置300處，沖切裝置300對銅帶400進行切割和沖孔以形成銅片，形成的銅片在銅片輸送裝置60的運輸下送往銅片裝盤裝置70，銅片裝盤裝置70從銅片輸送裝置60上取來銅片進行裝盤，并從供紙裝置90上取紙將相鄰的銅片隔開，當放置于銅片裝盤裝置70上的載盤裝滿銅片后，取盤機械手200將位于銅片裝盤裝置70上的滿載的載盤搬運至供盤收盤裝置10上。

本發明實現了銅片的自動制作和裝盤，無須人力，降低了人力成本，而且還提高了銅片的制作精度。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
