本發明涉及切削加工工具的技術領域，具體涉及一種內孔端槽切削工具。

背景技術：

內孔切削工具是孔加工中不可缺少的重要工具。可更換的刀片通過螺釘固定在刀柄上成為刀具。但是一直一來，刀片都是規則定制好的，只能滿足通常形狀的加工要求，并不能適應現實加工中各種加工形狀的刀具定制。比如，內孔中加工槽，刀具廠買了的昂貴刀片一般只能加工特定寬度的矩形槽，要想加工出不規則的槽，如錐形槽，則通用刀具是不行的，只能由工人自己制作并磨刀，裝夾在通常的刀柄上完成加工。但由于不能做到太細，往往難以適應小尺寸孔的切削。

伊斯卡有限公司的CN1140429A公開了一種具有可更換適刀座的刀具組件，就是內孔端面開槽刀，刀柄的前端沿軸向設有凸臺10形成階梯形固定臺，凸臺設有2個螺孔，然后用螺釘固定一刀座2，該刀座2是弧形，包括矩形安裝槽44和刀片夾持口41，矩形安裝槽44水平設置相對于刀片夾持口41的偏上部位的位置且位于刀片夾持口41的左側；矩形安裝槽44具有凹槽基面48和對稱設置的上側面49、下側面50。上側面49對應刀片夾持口41的上顎，下側面對應刀片夾持口41的下顎；螺孔53、63設置在凹槽基面48上，螺孔53、63的軸線距離側面49、50的中線偏移一偏移距離S偏。當矩形安裝槽配合在凸臺8上，把螺栓5、6擰入刀座2的螺孔53、63，偏移距離S偏導致上側面49壓迫在凸臺的側面上而導致形變使得夾緊的同時上顎產生夾緊下顎的形變。這樣的具有可更換適刀座的刀具組件只適合通用刀片，有兩個缺點：①夾緊力不能持續保持；由于刀座依靠兩個螺栓5、6擰緊并產生漲開矩形安裝槽44上側面49的形變力，首先要保證兩個螺栓擰緊的程度要盡量一致，螺栓的軸線是垂直于刀桿軸線，在切削時刀桿的振動會易松動，造成夾緊力下降而影響尺寸的精確和切削表面質量；②刀片切削刃的水平伸出難以保證。切削力由凸臺的上側面支撐抵消，這一側面水平度決定了刀片切削刃是否水平，一個要求水平度特別高的面同時又做了抵消切削力的支撐面，這樣的設計是有缺陷的，凸臺8的上側面很快會不那么平滑，難以保證刀片切削刃的水平伸出。

如何能開發一種內孔切削工具，既能方便夾持少用螺栓，又能使夾持變形面和刀刃定位面不相重合的內孔切削工具成為行業發展的共性難題。

技術實現要素：

針對上述現有技術中存在的缺陷，本發明的目的在于提供一種內孔端槽切削工具。

本發明的目的是這樣實現的，一種內孔端槽切削工具，包括刀柄和刀座，刀柄端面沿旋轉軸線中心對稱地設有一個或兩個夾持孔槽，所述夾持孔槽中設有梯形凸臺；

所述刀座包括夾持主體和壓緊部，壓緊部垂直于刀柄軸線徑向延伸并一體連接夾持主體；夾持主體設有一側開口的夾持顎部和對側開口的變形槽部；夾持顎部中夾持切削刀片；

刀柄端面軸心設有螺紋壓緊孔，刀座插入夾持孔槽中，壓緊螺栓螺旋配合在螺紋壓緊孔中將壓緊部壓緊在刀柄的端面上，迫使梯形凸臺楔緊變形槽部為夾持顎部提供夾緊切削刀片的夾緊力F_夾緊；

變形槽部的對稱中線高于夾持顎部的對稱中線一偏移距離,所述梯形凸臺為夾持顎部提供繞壓緊力矩M_咬合為M_咬合＝F_夾緊×H_鎖緊。

進一步地，變形槽部包括圓弧過渡連接在變形槽部兩側的上變形部和下變形部；夾持孔槽為圓弧形，夾持孔槽具有下抵間隙面和上抵間隙面，下變形部抵接下抵間隙面，上變形部距離上抵間隙面一變形間隙量；

進一步地，所述下抵間隙面平行于Y軸，上抵間隙面平行于X軸。

進一步地，梯形凸臺包括上凸臺側面和下凸臺側面，上凸臺側面和下凸臺側面的夾角為撐開角，上變形部具有上槽面，下變形部具有下槽面；上槽面和下槽面的夾角為被撐角，所述撐開角比所述被撐角大1°～2°。

進一步地，所述夾持顎部和變形槽部具有相同的旋轉軸線且夾持顎部的圓弧半徑大于變形槽部的圓弧半徑，夾持顎部與變形槽部通過過渡錐體一體過渡連接。

進一步地，壓緊部一體連接在變形槽部和過渡錐體的連接處的內側，壓緊部對應夾持顎部開設有間隔通槽。

進一步地，壓緊部的下端面設有圓弧狀的凸環，凸環壓緊在刀柄頂部端面上。

進一步地，夾持孔槽的旋轉軸線與刀柄的旋轉軸線不重合，但其旋轉軸線與刀柄的旋轉軸線共面。

進一步地，夾持孔槽的旋轉軸線與刀柄的旋轉軸線重合。

進一步地，所述夾持顎部包括上顎、底顎，上顎于Y軸上的投影高度為底顎于Y軸上的投影高度的1/3～2/3。

所述通用型內孔切削工具，為了解決“既能方便夾持少用螺栓，又能使夾持變形面和刀刃定位面不相重合的內孔切削工具”的技術難題，通過以下技術手段：

(1)圓弧狀的夾持孔槽和刀座

刀柄端面開設夾持孔槽，其為刀座的夾持和變形提供導向，這樣的設計既保持了夾持部位與刀柄的整體性，為刀座的夾持提供了與刀柄一體的水平支撐，同時也為上變形部的變形提供了變形導向，上變形部只能沿圓弧槽張開。

(2)夾持變形機構和刀座夾緊定位機構不相重合

梯形凸臺楔緊變形槽部為夾持顎部提供夾緊切削刀片的夾緊力F_夾緊，但其迫使槽部張開處并不是刀座夾緊在刀桿上的夾緊處，刀座依靠壓緊螺栓螺旋配合在螺紋壓緊孔中將壓緊部壓緊在刀柄的端面上，刀座夾緊定機構是壓緊部與刀柄端面，而夾持變形機構包括梯形凸臺和位于在夾持孔槽中導向的變形槽部，夾持變形機構沿夾持主體的圓弧旋轉軸線方向距離刀座夾緊定位機構的壓緊部一定距離，二者的影響減少。

整體刀柄端面開設圓弧狀的夾持孔槽，讓刀座的夾持主體在夾持孔槽中導向，同時為其提供梯形凸起，而刀座因壓緊部使得變形槽部被梯形凸臺撐開并使得刀座固定在刀柄端面，因此二者具有相互的協同作用。

所述內孔端槽切削工具，以刀柄端部開設圓弧形夾持孔槽，1個或2個圓弧形刀座2中心對稱地分別夾持在夾持孔槽中，中心螺栓壓緊，壓緊機構和夾持變形機構分離，大大增加了夾持強度和耐久力，可夾持兩個刀頭，大大提高了開槽的加工質量，節約了工時。

附圖說明

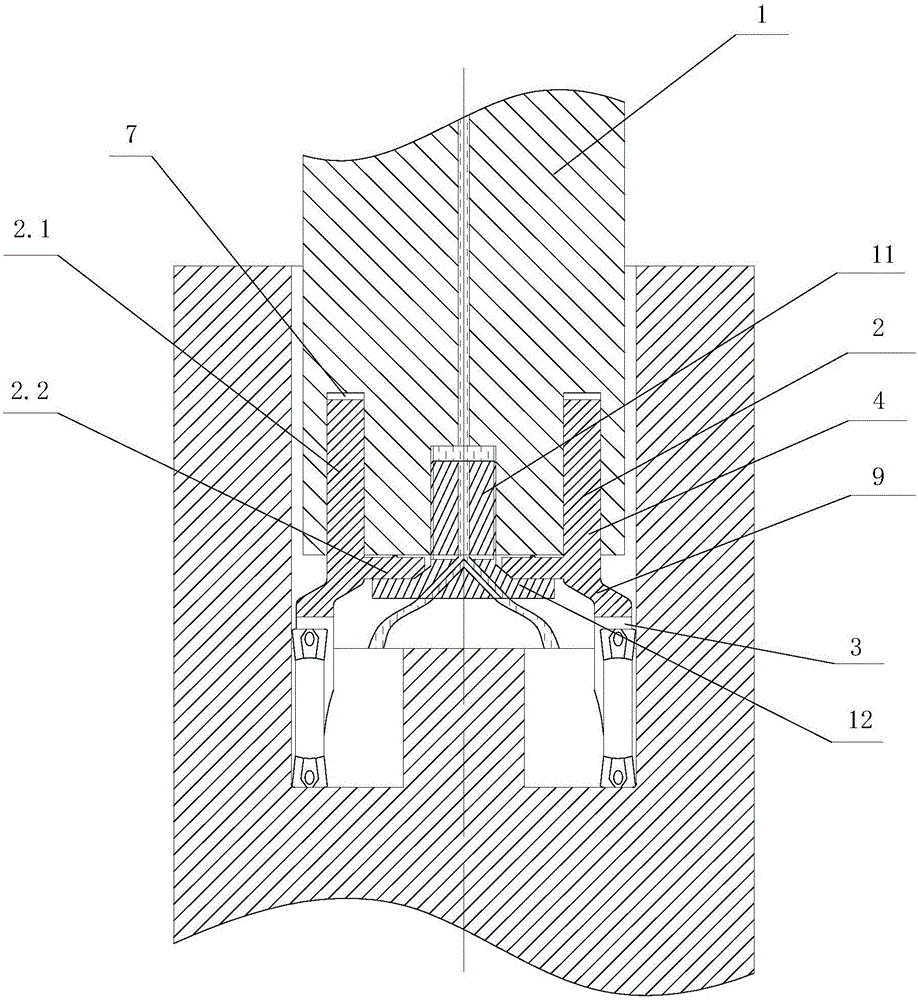

圖1為本發明內孔端槽切削工具的主剖視圖。

圖2為本發明內孔端槽切削工具的俯剖視圖。

圖3為本發明內孔端槽切削工具的圖1的A-A剖視圖。

圖4為本發明內孔端槽切削工具的圖1的B-B剖視圖。

上述圖中的附圖標記：

1刀柄，2刀座，3夾持顎部，4變形槽部，5上顎，6底顎，7夾持孔槽，8梯形凸臺，9過渡錐體，10壓緊錐面，11螺紋壓緊孔，12壓緊螺栓，13切削刀片，14下端面，15凸環，16間隔通槽

2.1夾持主體，2.2壓緊部，2.3豎直定位面，2.4水平座頂面，2.5內圓弧刀座面，2.6外圓弧刀座面

4.1上變形部，4.2下變形部，4.3上槽面，4.4下槽面

7.1下抵支撐面，7.2上抵間隙面，7.3內圓弧面，7.4外圓弧面

8.1上凸臺側面，8.2下凸臺側面

具體實施方式

以下結合附圖對本發明的實施例作詳細說明，但不用來限制本發明的范圍。

如圖1-4所示，一種內孔端槽切削工具，包括刀柄1和刀座2，所述刀座2包括夾持主體2.1和壓緊部2.2，夾持主體2.1是圓弧形的，所述圓弧旋轉軸線與刀柄1軸線平行；壓緊部2.2垂直于刀柄軸線徑向延伸并一體連接夾持主體2.1；夾持主體2.1設有一側開口的夾持顎部3和對側開口的變形槽部4，所述夾持顎部3包括上顎5、底顎6；更為優選的是，上顎5于Y軸上的投影高度L上為底顎6于Y軸上的投影高度L下的1/3～2/3。

變形槽部4的對稱中線高于夾持顎部3的上顎5與底顎6的中線；變形槽部4為梯形槽，包括上變形部4.1和下變形部4.2，所述上變形部4.1圓弧過渡連接所述下變形部4.2；上變形部4.1具有上槽面4.3，下變形部4.2具有下槽面4.4；上槽面4.3和下槽面4.4的夾角為被撐角β，所述被撐角β優選為30°～60°。所述夾持顎部3的圓弧半徑大于變形槽部4的圓弧半徑，夾持顎部3與變形槽部4通過過渡錐體9一體過渡連接。壓緊部2.2一體連接在變形槽部4和過渡錐體9的連接處的內側，壓緊部2.2對應夾持顎部開設有間隔通槽16。

所述刀座2的夾持主體2.1具有平行于Y軸的豎直定位面2.3和平行于X軸的水平座頂面2.4，內圓弧刀座面2.5、外圓弧刀座面2.6圓弧連接在豎直定位面2.3和水平座頂面2.4之間。

刀柄1端面沿軸線中線對稱地設有兩個夾持孔槽7，所述夾持孔槽7中設有梯形凸臺8，梯形凸臺8包括上凸臺側面8.1和下凸臺側面8.2，上凸臺側面8.1和下凸臺側面8.2的夾角為撐開角α，所述撐開角α比所述被撐角β大1°～2°。夾持孔槽7為圓弧形，夾持孔槽7具有平行于Y軸的下抵支撐面7.1和平行于X軸的上抵間隙面7.2，內圓弧面7.3、外圓弧面7.4連接在下抵支撐面7.1和上抵間隙面7.2之間。

更為優選的是，夾持孔槽7的旋轉軸線與刀柄1的旋轉軸線重合，或者，夾持孔槽7的旋轉軸線與刀柄1的旋轉軸線不重合，但其旋轉軸線與刀柄1的旋轉軸線共面。

刀柄1端面軸心設有螺紋壓緊孔11，將兩個刀座2分別插入到對應的夾持孔槽7中，豎直定位面2.3與下抵支撐面7.1抵接，梯形凸臺8卡入變形槽4，水平座頂面2.4距離上抵間隙面7.2一變形間隙量S_變。用壓緊螺栓12擰入螺紋壓緊孔11中將壓緊部2.2壓緊在刀柄1的端面上；隨著壓緊螺栓12對壓緊部2.2施加壓緊力，梯形凸臺8撐大變形槽4的上變形部4.1和下變形部4.2，由于下槽面4.2與豎直定位面2.3一體連接且同屬于下變形部4.2，下變形部4.2及其豎直定位面2.3壓緊在下抵支撐面7.1上，由于夾持主體的圓弧形狀，使得刀座抵抗變形槽4的擴張力F_張的方向轉變?yōu)樨Q直定位面2.3抵壓在底顎5下抵支撐面7.1上的水平抵壓力。而與上抵間隙面7.2距離一變形間隙量S_變的水平座頂面2.4則受此擴張力變形從而帶動夾持顎部3的上顎夾緊切削刀片13。

壓緊部2.2以刀柄軸線為旋轉軸線開設有壓緊錐面10，壓緊螺栓12具有螺紋旋入部、壓緊錐體12.1和壓緊蓋12.2，壓緊錐體12.1壓緊在壓緊錐面10上，壓緊蓋12.2壓緊在壓緊部2.2的端面上。

夾緊狀態時，壓緊部2.2的下端面14正好壓緊在刀柄1的頂部端面上。更為優選的是，由于上顎5會變形，則帶動壓緊部2.2的下端面也會傾斜，所以應當在自由狀態時，該下端面14與豎直平面有一傾斜夾角γ，當處于夾緊狀態時，該下端面14正好處于豎直平面上；該下端面14與刀柄1頂部端面緊貼而不產生任何阻礙夾緊的阻力。

更為優選的是，壓緊部2.2的下端面14上設有圓弧狀的凸環15，凸環15壓緊在刀柄1頂部端面上，由于圓弧凸環15與壓緊端面是點接觸，因而避免面接觸產生的阻礙夾緊的阻力。

由于可同時中心對稱地夾持兩個刀座2，開槽的加工質量大大提高。這也為端面槽的精加工節約了工時。

所述內孔端槽切削工具，以刀柄端部開設圓弧形夾持孔槽，2個圓弧形刀座2中心對稱地分別夾持在夾持孔槽中，中心螺栓壓緊，壓緊機構和夾持變形機構分離，大大增加了夾持強度和耐久力，可夾持兩個刀頭，大大提高了開槽的加工質量，節約了工時。
