本實用新型屬于景觀園林用模具技術領域，涉及一種景觀園林用路燈底座模具。

背景技術：

園林具有很多的外延概念：園林社區、園林街道、園林城市（生態城市）、國家園林縣城等等。現代的生活方式和生活環境對于園林有著迫切的功能性和藝術性的要求。對于我們現代的生活和未來的人民發展方向有著越來越重要的作用。

模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。簡而言之，模具是用來成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。

在外力作用下使坯料成為有特定形狀和尺寸的制件的工具。廣泛用于沖裁、模鍛、冷鐓、擠壓、粉末冶金件壓制、壓力鑄造，以及工程塑料、橡膠、陶瓷等制品的壓塑或注塑的成形加工中。模具具有特定的輪廓或內腔形狀，應用具有刃口的輪廓形狀可以使坯料按輪廓線形狀發生分離(沖裁)。應用內腔形狀可使坯料獲得相應的立體形狀。模具一般包括動模和定模(或凸模和凹模)兩個部分，二者可分可合。分開時取出制件，合攏時使坯料注入模具型腔成形。模具是精密工具，形狀復雜，承受坯料的脹力，對結構強度、剛度、表面硬度、表面粗糙度和加工精度都有較高要求，模具生產的發展水平是機械制造水平的重要標志之一。

現在景觀園林用路燈底座的生產過程中，還沒有一種專用模具，無法實現快速的連續性、批量化生產。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現在景觀園林用路燈底座的生產過程中，還沒有一種專用模具，無法實現快速的連續性、批量化生產的缺點，本實用新型要解決的技術問題是提供一種景觀園林用路燈底座模具。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種景觀園林用路燈底座模具，包括有模具本體、中圓柱凸塊、扇形凸塊、小圓柱凸塊和大圓柱凸塊，模具本體上設置有型腔，型腔的四個角各設置有一個中圓柱凸塊，扇形凸塊環形陣列在型腔內，扇形凸塊位于中圓柱凸塊的內側，小圓柱凸塊環形陣列在型腔內，小圓柱凸塊位于扇形凸塊的內側，大圓柱凸塊設置在型腔內的中部，大圓柱凸塊位于小圓柱凸塊的內側。

優選地，模具本體的材料為絡鋼。

優選地，型腔的長寬高為80×80×10厘米。

工作原理：模具本體上設置有型腔，型腔的四個角各設置有一個中圓柱凸塊，扇形凸塊環形陣列在型腔內，扇形凸塊位于中圓柱凸塊的內側，小圓柱凸塊環形陣列在型腔內，小圓柱凸塊位于扇形凸塊的內側，大圓柱凸塊設置在型腔內的中部，大圓柱凸塊位于小圓柱凸塊的內側。

模具本體的材料為絡鋼。

型腔的長寬高為80×80×10厘米。

工作時，將鐵板放置到模具本體上，使用沖壓設備進行模具沖壓，使鐵板一次沖壓成型。

（3）有益效果

本實用新型提供一種景觀園林用路燈底座模具，采用多種凹槽與凸塊的結構方式，利用沖壓設備，能夠將材料一次沖壓成形，實現了快速的連續性、批量化的生產，提高了工作效率，加快了工作的進度，成形的景觀園林用路燈底座具有超高的支撐強度，質量過關、安全可靠。

附圖說明

圖1為本實用新型產品的立體結構示意圖。

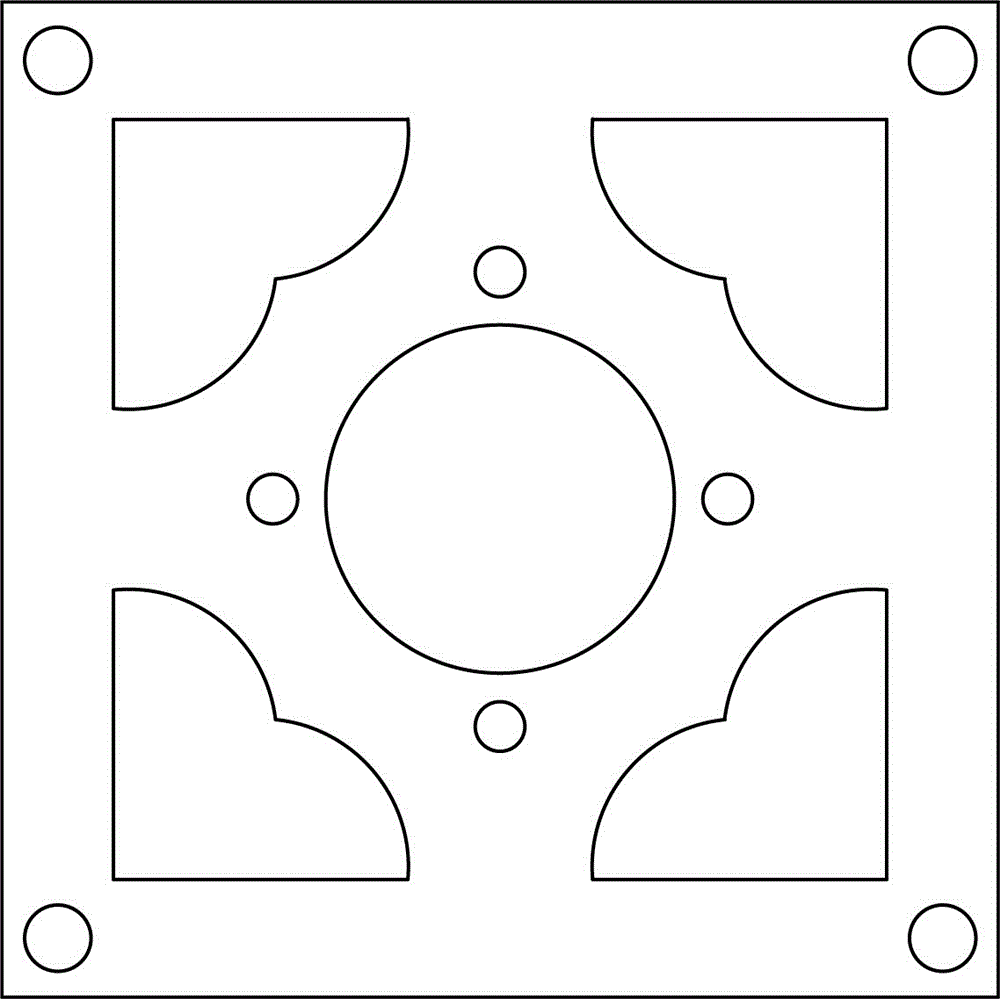

圖2為本實用新型產品的主視結構示意圖。

圖3為本實用新型模具本體的主視結構示意圖。

圖4為本實用新型模具本體的立體結構示意圖。

附圖中的標記為：1-模具本體，2-型腔，3-中圓柱凸塊，4-扇形凸塊，5-小圓柱凸塊，6-大圓柱凸塊。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種景觀園林用路燈底座模具，如圖1-4所示，包括有模具本體1、中圓柱凸塊3、扇形凸塊4、小圓柱凸塊5和大圓柱凸塊6，模具本體1上設置有型腔2，型腔2的四個角各設置有一個中圓柱凸塊3，扇形凸塊4環形陣列在型腔2內，扇形凸塊4位于中圓柱凸塊3的內側，小圓柱凸塊5環形陣列在型腔2內，小圓柱凸塊5位于扇形凸塊4的內側，大圓柱凸塊6設置在型腔2內的中部，大圓柱凸塊6位于小圓柱凸塊5的內側。

模具本體1的材料為絡鋼。

型腔2的長寬高為80×80×10厘米。

工作原理：模具本體1上設置有型腔2，型腔2的四個角各設置有一個中圓柱凸塊3，扇形凸塊4環形陣列在型腔2內，扇形凸塊4位于中圓柱凸塊3的內側，小圓柱凸塊5環形陣列在型腔2內，小圓柱凸塊5位于扇形凸塊4的內側，大圓柱凸塊6設置在型腔2內的中部，大圓柱凸塊6位于小圓柱凸塊5的內側。

模具本體1的材料為絡鋼。

型腔2的長寬高為80×80×10厘米。

工作時，將鐵板放置到模具本體1上，使用沖壓設備進行模具沖壓，使鐵板一次沖壓成型。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
