本實用新型涉及一種校直裝置，尤其涉及一種公路護欄校直裝置。

背景技術：

公路的字面含義是公用之路、公眾交通之路，汽車、單車、人力車、馬等眾多交通工具及行人都可以走，當然不同公路限制不同。民間也稱作馬路，如"馬路天使"里的用法，不限于馬匹專用。

現有的校直裝置存在校直不徹底、校直效率低、設計不合理的缺點，因此亟需研發一種能徹底校直護欄、校直效率高、設計合理的公路護欄校直裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的校直裝置校直不徹底、校直效率低、設計不合理的缺點，本實用新型要解決的技術問題是提供一種能徹底校直護欄、校直效率高、設計合理的公路護欄校直裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種公路護欄校直裝置，包括有車輪、底板、支板、斜板、氣缸Ⅰ、齒條、氣缸Ⅱ、連桿Ⅰ、連桿Ⅱ、右?jiàn)A板、左夾板、導向桿、連桿Ⅲ、連桿Ⅳ、連桿Ⅴ和氣缸Ⅲ，底板底部左右兩側均設置有車輪，底板上設置有支板和斜板，斜板左端與支板連接，支板的下部設置有齒條，齒條穿過支板，齒條頂部右側設置有連桿Ⅰ，連桿Ⅰ上端連接有氣缸Ⅱ，氣缸Ⅱ左端固定在支板右側，氣缸Ⅱ的右端鉸接連接有右?jiàn)A板，右?jiàn)A板的中部鉸接連接有連桿Ⅱ，連桿Ⅱ左端與支板鉸接連接，連桿Ⅱ上方設置有導向桿，導向桿穿過支板，導向桿的右端連接有左夾板，導向桿上鉸接連接有連桿Ⅳ，連桿Ⅳ的上端鉸接桿Ⅲ，連桿Ⅲ的左連接有連端與支板鉸接連接，連桿Ⅲ上鉸接連接有連桿Ⅴ，連桿Ⅴ、連桿Ⅳ和連桿Ⅲ為復合鉸接連接，連桿Ⅴ上端鉸接連接有氣缸Ⅲ，氣缸Ⅲ左端固定在支板上。

優選地，還包括有鎖緊螺母，支板的左側設置有鎖緊螺母，鎖緊螺母與齒條配合。

優選地，右?jiàn)A板和左夾板的材質為Q235鋼。

工作原理：當要校直公路護欄時，啟動氣缸Ⅱ伸縮，帶動右?jiàn)A板正反轉動，當右?jiàn)A板與護欄側面接觸時，關閉氣缸Ⅱ。啟動氣缸Ⅰ伸長，氣缸Ⅰ卡住齒條后，關閉氣缸Ⅰ，齒條不再移動，如此使右?jiàn)A板固定住護欄。啟動氣缸Ⅲ縮短，帶動連桿Ⅴ順時針轉動，從而使左夾板向右移動，左夾板和右?jiàn)A板對護欄進行擠壓，能將護欄校直。校直后，啟動氣缸Ⅰ縮短，氣缸Ⅰ不再固定住齒條，然后關閉氣缸Ⅰ，啟動氣缸Ⅱ伸縮，右?jiàn)A板復位后，關閉氣缸Ⅱ。啟動氣缸Ⅲ伸長，使左夾板向左移動，左夾板和右?jiàn)A板不再夾住護欄后，關閉氣缸Ⅲ。

因?yàn)檫€包括有鎖緊螺母，支板的左側設置有鎖緊螺母，鎖緊螺母與齒條配合，所以鎖緊螺母能更好地固定住齒條，使齒條不再移動。

因?yàn)橛見A板和左夾板的材質為Q235鋼，所以使右?jiàn)A板和左夾板的承受強度大，不易磨損，使用年限長。

（3）有益效果

本實用新型達到了能徹底校直護欄、校直效率高、設計合理的效果。

附圖說明

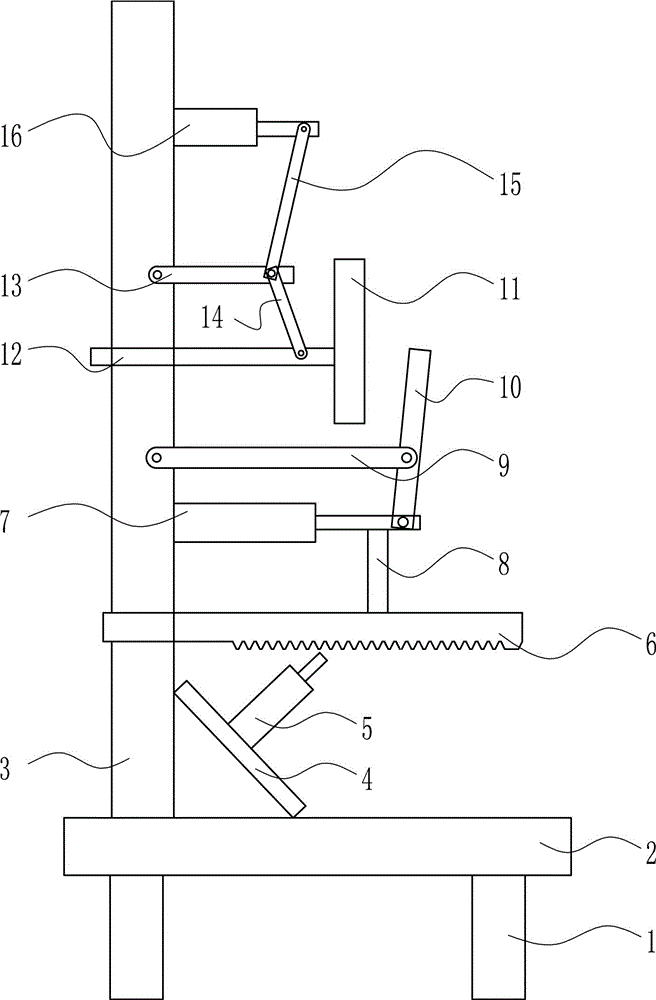

圖1是本實用新型的第一種主視結構示意圖。

圖2是本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-車輪，2-底板，3-支板，4-斜板，5-氣缸Ⅰ，6-齒條，7-氣缸Ⅱ，8-連桿Ⅰ，9-連桿Ⅱ，10-右?jiàn)A板，11-左夾板，12-導向桿，13-連桿Ⅲ，14-連桿Ⅳ，15-連桿Ⅴ，16-氣缸Ⅲ，17-鎖緊螺母。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種公路護欄校直裝置，如圖1-2所示，包括有車輪1、底板2、支板3、斜板4、氣缸Ⅰ5、齒條6、氣缸Ⅱ7、連桿Ⅰ8、連桿Ⅱ9、右?jiàn)A板10、左夾板11、導向桿12、連桿Ⅲ13、連桿Ⅳ14、連桿Ⅴ15和氣缸Ⅲ16，底板2底部左右兩側均設置有車輪1，底板2上設置有支板3和斜板4，斜板4左端與支板3連接，支板3的下部設置有齒條6，齒條6穿過支板3，齒條6頂部右側設置有連桿Ⅰ8，連桿Ⅰ8上端連接有氣缸Ⅱ7，氣缸Ⅱ7左端固定在支板3右側，氣缸Ⅱ7的右端鉸接連接有右?jiàn)A板10，右?jiàn)A板10的中部鉸接連接有連桿Ⅱ9，連桿Ⅱ9左端與支板3鉸接連接，連桿Ⅱ9上方設置有導向桿12，導向桿12穿過支板3，導向桿12的右端連接有左夾板11，導向桿12上鉸接連接有連桿Ⅳ14，連桿Ⅳ14的上端鉸接桿Ⅲ，連桿Ⅲ13的左連接有連端與支板3鉸接連接，連桿Ⅲ13上鉸接連接有連桿Ⅴ15，連桿Ⅴ15、連桿Ⅳ14和連桿Ⅲ13為復合鉸接連接，連桿Ⅴ15上端鉸接連接有氣缸Ⅲ16，氣缸Ⅲ16左端固定在支板3上。

還包括有鎖緊螺母17，支板3的左側設置有鎖緊螺母17，鎖緊螺母17與齒條6配合。

右?jiàn)A板10和左夾板11的材質為Q235鋼。

工作原理：當要校直公路護欄時，啟動氣缸Ⅱ7伸縮，帶動右?jiàn)A板10正反轉動，當右?jiàn)A板10與護欄側面接觸時，關閉氣缸Ⅱ7。啟動氣缸Ⅰ5伸長，氣缸Ⅰ5卡住齒條6后，關閉氣缸Ⅰ5，齒條6不再移動，如此使右?jiàn)A板10固定住護欄。啟動氣缸Ⅲ16縮短，帶動連桿Ⅴ15順時針轉動，從而使左夾板11向右移動，左夾板11和右?jiàn)A板10對護欄進行擠壓，能將護欄校直。校直后，啟動氣缸Ⅰ5縮短，氣缸Ⅰ5不再固定住齒條6，然后關閉氣缸Ⅰ5，啟動氣缸Ⅱ7伸縮，右?jiàn)A板10復位后，關閉氣缸Ⅱ7。啟動氣缸Ⅲ16伸長，使左夾板11向左移動，左夾板11和右?jiàn)A板10不再夾住護欄后，關閉氣缸Ⅲ16。

因?yàn)檫€包括有鎖緊螺母17，支板3的左側設置有鎖緊螺母17，鎖緊螺母17與齒條6配合，所以鎖緊螺母17能更好地固定住齒條6，使齒條6不再移動。

因?yàn)橛見A板10和左夾板11的材質為Q235鋼，所以使右?jiàn)A板10和左夾板11的承受強度大，不易磨損，使用年限長。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
