本實用新型涉及一種卡緊裝置，屬機械領域，更具體的說是涉及一種卡緊牢固的電熔管卡緊裝置。

背景技術：

電熔管在進行搬運或者進行電熔管加工過程中，均需要不同的夾具或者卡具來進行卡緊，需要的夾具或卡具種類多，更換和使用麻煩，不利于成本的控制和效率的提高。

現在的為解決上述技術問題，設計出了一種可通用于搬運和加工的卡緊裝置，無需再更換其他卡緊裝置，但是，該裝置在進行電熔管搬運運輸時卻存在問題，電熔管在加工好后，多數電熔管的電連接柱都是外置的，即使凸出電熔管管體的，在搬運卡緊時電連接柱都是位于裝置外側，當搬運出現顛簸、晃動時，電熔管會橫向移位或者自轉，當橫向位移較大時，電熔管一端的電連接柱就會卡在卡緊裝置側面，并可能撞擊卡緊裝置，從而可能被撞彎或直接折斷，而如果自轉的話，電連接柱很不僅易出現上述問題，還容易與外部物件發生鉤掛或者撞擊，同時極易損壞，不利于電熔管的安全運輸。

技術實現要素：

本實用新型克服了現有技術的不足，提供了一種卡緊牢固的電熔管卡緊裝置，解決了以往卡緊裝置卡緊不穩固，電熔管的電連接柱易損壞的技術問題。

為解決上述的技術問題，本實用新型采用以下技術方案：

卡緊牢固的電熔管卡緊裝置，包括卡座，卡座上端設置有半圓形的卡槽，卡槽上端還設置有半圓形的壓板，壓板和卡槽構成完整的圓形的開口空腔，所述壓板兩側分別設置有定位板和壓緊板，定位板和壓緊板分別位于卡座的左側和右側，所述卡座上端左側設置有定位塊，定位塊內設置有轉動軸，所述定位板通過轉動軸可轉動的連接在定位塊上，所述轉動軸上還連接有可轉動的L形卡板，L形卡板上設置有用于壓緊定位板的壓緊螺釘，所述卡座上端右側還設置有可轉動的L形輔助卡板，L形輔助卡板上設置有用于壓緊壓緊板的輔助壓緊螺釘，所述壓板上端還設置有至少兩個電熔管電連接柱定位缺口。

具體的，所述電熔管電連接柱定位缺口共設置有兩個。

具體的，所述卡槽和壓板的內側面均設置有防滑耐磨軟膠。

具體的，所述壓板的上端還設置有把手。

與現有技術相比，本實用新型的技術效果是：

1、本實用新型結構簡單，可以將電熔管卡緊牢固，可以同于電熔管的搬運和加工卡緊，且無需更換可全程用于卡緊，使用方便快捷，節省了更換卡緊裝置的時間，提高了工作效率。

2、本實用新型卡緊效果好，并可很好的保護凸出在外的電連接柱，特別適用于電熔管的長途運輸，極好的保護了電熔管，安全性高，保護性好。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

圖1是本實用新型的結構示意圖；

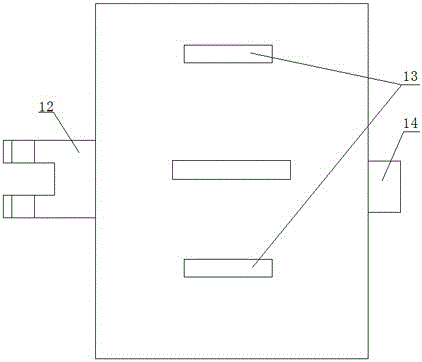

圖2是壓板的俯視圖；

圖中的標記分別表示為：1、把手;2、壓緊螺釘；3、L形卡板；4、定位塊；5、轉動軸；6、防滑耐磨軟膠；7、壓板；8、輔助壓緊螺釘；9、L形輔助卡板；10、卡槽；11、卡座；12、定位板；13、電熔管電連接柱定位缺口；14、壓緊板。

具體實施方式

下面結合附圖對本實用新型作進一步的說明。本實用新型的實施方式包括但不限于下列實施例。

如圖1、圖2所示，卡緊牢固的電熔管卡緊裝置，包括卡座11，卡座11上端設置有半圓形的卡槽10，卡槽10上端還設置有半圓形的壓板7，壓板7和卡槽10構成完整的圓形的開口空腔，所述壓板7兩側分別設置有定位板12和壓緊板14，定位板12和壓緊板14分別位于卡座11的左側和右側，所述卡座11上端左側設置有定位塊4，定位塊4內設置有轉動軸5，所述定位板12通過轉動軸5可轉動的連接在定位塊4上，所述轉動軸5上還連接有可轉動的L形卡板3，L形卡板3上設置有用于壓緊定位板12的壓緊螺釘2，所述卡座11上端右側還設置有可轉動的L形輔助卡板9，L形輔助卡板9上設置有用于壓緊壓緊板14的輔助壓緊螺釘8，所述壓板7上端還設置有至少兩個電熔管電連接柱定位缺口13。

所述電熔管電連接柱定位缺口13共設置有兩個。

所述卡槽10和壓板7的內側面均設置有防滑耐磨軟膠6。

所述壓板7的上端還設置有把手1。

本實施例的工作原理是：預先將L形卡板3和L形輔助卡板9轉動到卡座11上端外側，然后轉動壓板7，將電熔管一端放置在卡槽10，再放回壓板7，將電熔管定位在壓板7和卡槽10內，調整電熔管位置，使其放置在卡槽10內的一端的電連接柱位于電熔管電連接柱定位缺口13內，然后轉動L形卡板3和L形輔助卡板9，并通過壓緊螺釘2和輔助壓緊螺釘8分別壓緊定位板12和壓緊板14，從而將電熔管一端固定卡緊，然后再將電熔管另一端放置一個本實施例的卡緊裝置通過以上方式卡緊，即完成了電熔管的卡緊。

本實施例結構簡單使用方便，可很好的將電熔管固定卡緊，方便搬運和加工，且在搬運和加工過程中無需再更換其他卡具或夾具，只使用本實施例的卡緊裝置即可滿足所有步驟的卡緊需求，節省了更換卡緊裝置的時間，提高了工作效率。本實施例的卡緊裝置可用于電熔直管和三通電熔管的卡緊。

本實施例在搬運時，由于卡緊效果好，電熔管連接柱通過電熔管電連接柱定位缺口13定位保護，其端部位于缺口內不會冒出，又可定位在缺口內，從而可防止其與外部物件鉤掛，并且還可輔助定位電連接柱，同時由于卡緊力的均勻分布，電熔管也不會出現位移和轉動，電熔管在電熔管電連接柱定位缺口13內不會脫出，從而極好的保護了電連接柱。

本實施例的熔管電連接柱定位缺口13共設置有兩個，從而可以根據電熔管尺寸和長度選擇任意一個缺口進行電熔管電連接柱的定位和保護。

本實施例為了防止電熔管轉動或者橫向位移，在卡槽10和壓板7的內側面均設置有防滑耐磨軟膠6，從而增大了電熔管表面摩擦力，使其卡緊后能保持原位，并且添加防滑耐磨軟膠6還可保護電熔管表面不會被壓板7和卡座11磨損，減少其受到了壓力。

本實施例的把手1可方便工作人員提起壓板7，降低操作難度。

如上所述即為本實用新型的實施例。前文所述為本實用新型的各個優選實施例，各個優選實施例中的優選實施方式如果不是明顯自相矛盾或以某一優選實施方式為前提，各個優選實施方式都可以任意疊加組合使用，所述實施例以及實施例中的具體參數僅是為了清楚表述實用新型人的實用新型驗證過程，并非用以限制本實用新型的專利保護范圍，本實用新型的專利保護范圍仍然以其權利要求書為準，凡是運用本實用新型的說明書及附圖內容所作的等同結構變化，同理均應包含在本實用新型的保護范圍內。
