本實用新型涉及鋼卷送料技術領域，尤其涉及一種尾料送料機構。

背景技術：

隨著現代科學技術的發展，對于金屬板材的需求量超來超大，專業化的鋼材加工企業逐漸增多，鋼卷類薄板在使用前必須經過開卷工序，通過開卷機對鋼卷進行開卷，再由送料機把薄板送到模具。

現有技術中，由于送料機和模具之間存在一段距離，當薄板送至尾料時，送料機此時無法對尾料進行輸送，導致尾料不能進入模具進行加工，造成尾料浪費，從而提供了生產成本，不利于生產。

技術實現要素：

本實用新型要解決的技術問題是根據上述現有技術的不足，提供一種能夠對鋼板尾料進行送料的尾料送料機構。

本實用新型的技術方案如下：

一種尾料送料機構，包括底座、固定輸送臺和移動輸送臺；所述固定輸送臺固定設置于所述底座上，所述固定輸送臺上端面設置有若干固定流利條；所述底座設置有平移滑軌和平移驅動器，所述移動輸送臺滑動設置于所述平移滑軌，所述平移驅動器通過傳動軸與所述移動輸送臺傳動連接，并帶動所述移動輸送臺在所述平移滑軌上移動，所述移動輸送臺上端面設置有若干移動流利條。

進一步地，所述移動輸送臺設置有送料裝置，所述送料裝置包括送料輥和送料電機，所述送料輥水平設置于所述移動輸送臺的出料端，所述送料電機通過傳動帶與所述送料輥傳動連接。

進一步地，所述移動輸送臺設置有擋料裝置，所述擋料裝置包括兩擋板、擋料滑軌以及擋料電機，所述擋料滑軌水平設置于所述移動輸送臺的出料端，所述擋板滑動設置于所述擋料滑軌兩端，所述擋板與所述擋料電機傳動連接。

進一步地，所述移動輸送臺設置有升降裝置，所述升降裝置包括升降氣缸和升降桿，所述升降桿固定設置于所述移動輸送臺，所述升降氣缸與所述升降桿傳動連接。

與現有技術相比，本實用新型具有如下有益效果：本實用新型通過在底座上設置有固定輸送臺和移動輸送臺，在輸送鋼板尾料時，調節移動輸送臺的位置，使移動輸送臺的出料端靠近模具的進料端，從而實現對尾料進行輸送的功能，避免浪費尾料，提高材料的利用率，降低生產成本。

附圖說明

圖1是本實用新型實施例的立體圖。

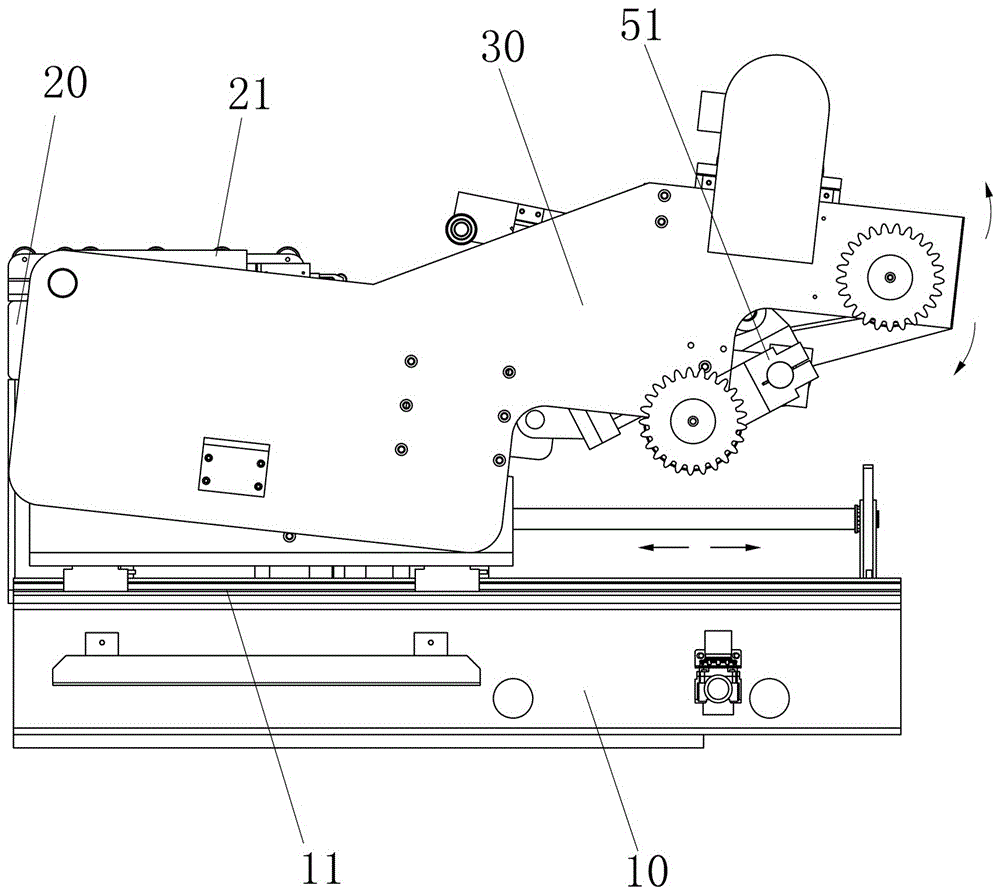

圖2是本實用新型實施例用于運輸非尾料鋼板時的右視圖。

圖3是本實用新型實施例用于運輸尾料鋼板時的右視圖。

附圖標記

10、底座， 11、平移滑軌， 12、平移驅動器；

20、固定輸送臺， 21、固定流利條；

30、移動輸送臺， 31、移動流利條；

40、送料裝置， 41、送料輥， 42、送料電機；

50、擋料裝置， 51、擋板， 52、擋料滑軌， 53、擋料電機；

60、升降裝置， 61、升降氣缸， 62、升降桿。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述。

如圖1所示，本實用新型提供的實施例，一種尾料送料機構，包括底座10、固定輸送臺20和移動輸送臺30。

所述固定輸送臺20固定設置于所述底座10上，所述固定輸送臺20上端面設置有若干固定流利條21。所述底座10設置有平移滑軌11和平移驅動器12，所述移動輸送臺30滑動設置于所述平移滑軌11，所述平移驅動器12通過傳動軸與所述移動輸送臺30傳動連接，并帶動所述移動輸送臺30在所述平移滑軌11上移動，所述移動輸送臺30上端面設置有若干移動流利條31。其中，平移驅動器12帶動移動輸送臺30在平移滑軌11上移動，使本實用新型能夠伸長或收縮；固定流利條21和移動流利條31用于承托鋼板，方便鋼板運輸。

所述移動輸送臺30設置有送料裝置40，所述送料裝置40包括送料輥41和送料電機42，所述送料輥41水平設置于所述移動輸送臺30的出料端，所述送料電機42通過傳動帶與所述送料輥41傳動連接。其中，送料電機42帶動送料輥41旋轉，送料輥41帶動鋼板進行輸送。

所述移動輸送臺30設置有擋料裝置50，所述擋料裝置50包括兩擋板51、擋料滑軌52以及擋料電機53，所述擋料滑軌52水平設置于所述移動輸送臺30的出料端，所述擋板51滑動設置于所述擋料滑軌52兩端，所述擋板51與所述擋料電機53傳動連接。其中，擋料電機53帶動擋板51在擋料滑軌52上移動，使兩擋板51之間的距離與鋼板的寬度相匹配，防止鋼板在運輸過程中產生大幅度的位移，避免對加工造成誤差。

所述移動輸送臺30設置有升降裝置60，所述升降裝置60包括兩升降氣缸61和升降桿62，所述升降桿62固定設置于所述移動輸送臺30，所述升降氣缸61與所述升降桿62傳動連接。其中，通過升降氣蓋對升降桿62進行提升或下拉，從而控制移動輸送臺30上升或下降，進一步控制移動輸送臺30的出料端位置。

如圖1和圖2所示，本實用新型用于運輸非尾料鋼板的狀態，整體呈收縮狀；其中，箭頭方形為移動輸送臺30可運動的方向。移動輸送臺30與固定輸送臺20相互靠近，固定流利條21與移動流利條31支架互相交錯分布；擋料裝置50運作，調整兩擋板51之間的距離；鋼板從流利條上流入，送料裝置40運作，把鋼板送入模具入料端。

如圖3所示，本實用新型用于運輸尾料鋼板的狀態，整體呈伸長狀；其中，箭頭方形為移動輸送臺30可運動的方向。平移驅動器12帶動移動輸送臺30向固定輸送臺20遠離；升降裝置60運作調整移動輸送臺30出料端的高度，使移動輸送臺30的出料端靠近模具的進料端；尾料鋼板從固定流利條21流向移動流利條31，送料裝置40運作，把鋼板送入模具入料端。

本實用新型通過在底座10上設置有固定輸送臺20和移動輸送臺30，在輸送鋼板尾料時，調節移動輸送臺30的位置，使移動輸送臺30的出料端靠近模具的進料端，從而實現對尾料進行輸送的功能，避免浪費尾料，提高材料的利用率，降低生產成本。

以上所揭露的僅為本實用新型較佳實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型權利要求所作的等同變化，仍屬本實用新型所涵蓋的范圍。
