本實用新型涉及一種金屬加工裝置，更確切地說，是一種管狀齒輪坯撥送裝置。

背景技術：

在對鋼條進行切割時，鋼條被切割成齒輪坯后，需要經過振動送料器進行送料，進行下一步的沖壓加工。現有的送料器上一般采用光滑的圓輥進行撥料，容易打滑，撥送效果有限。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種管狀齒輪坯撥送裝置。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種管狀齒輪坯撥送裝置，其特征在于，所述的管狀齒輪坯撥送裝置包含一圓柱狀的芯柱，所述的芯柱的中心設有一固定軸孔，所述的芯柱的側壁上設有一由撥送片組成的撥送片陣列，所述的撥送片的外壁中部設有一“V”字形的卡接凹槽，所述的撥送片與所述的芯柱焊接連接。

作為本實用新型較佳的實施例，所述的撥送片為錳硅鋼制成。

本實用新型的管狀齒輪坯撥送裝置具有以下優點：使用時，齒輪坯從振動送料機送至鋼制的滾動槽架上，此時，該撥送裝置不斷轉動，使得“V”字形的卡接凹槽抵住齒輪坯的外壁，使得滾動槽架上的齒輪坯不斷被撥動前行，送至下一個加工工位上，效率高。由于撥送片具有一定的彈性，撥動力強。該管狀齒輪坯撥送裝置結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

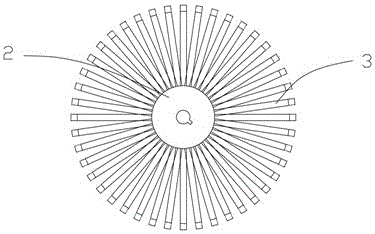

圖1為本實用新型的管狀齒輪坯撥送裝置的立體結構示意圖；

圖2為圖1中的管狀齒輪坯撥送裝置的立體結構示意圖，此時為另一個視角；

圖3為圖2中的管狀齒輪坯撥送裝置的撥送片的立體結構示意圖；

其中，

1、管狀齒輪坯撥送裝置；2、芯柱；21、固定軸孔；3、撥送片；31、卡接凹槽。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖3所示，該管狀齒輪坯撥送裝置1包含一圓柱狀的芯柱2，該芯柱2的中心設有一固定軸孔21，該芯柱2的側壁上設有一由撥送片3組成的撥送片陣列，該撥送片3的外壁中部設有一“V”字形的卡接凹槽31，該撥送片3與該芯柱2焊接連接。

該撥送片3為錳硅鋼制成。

使用時，如圖1和圖2所示，齒輪坯從振動送料機送至鋼制的滾動槽架上，此時，該撥送裝置不斷轉動，使得“V”字形的卡接凹槽31抵住齒輪坯的外壁，使得滾動槽架上的齒輪坯不斷被撥動前行，送至下一個加工工位上，效率高。

由于撥送片3具有一定的彈性，撥動力強。

該管狀齒輪坯撥送裝置結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
