本實用新型涉及一種底板，特別涉及一種密封螺旋風管生產裝置鋼帶成形底板。

背景技術：

目前，螺旋風管由于具有通風阻力小、抗彎強度大、法蘭用量少、節省材料、生產效率高等優勢，在通風工程中得到了大量的應用。螺旋風管是在生產裝置上生產的，而鋼帶成形底板的不同，可生產出外表形狀不同的螺旋風管。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種密封螺旋風管生產裝置鋼帶成形底板，能生產出均勻條紋式密封螺旋風管。

本實用新型解決其技術問題所采用的技術方案是：本實用新型由T形槽、第一螺紋孔、第二螺紋孔、小方形凹槽、定位槽、流線形凸邊、底板、大方形凹槽和方形凸邊組成，其特征是：底板上分別有T形槽、第一螺紋孔、第二螺紋孔、小方形凹槽、定位槽、流線形凸邊、大方形凹槽、方形凸邊。

由于采用上述技術方案，本實用新型所具有的優點和積極效果是：實用性強。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本實用新型的結構示意圖。

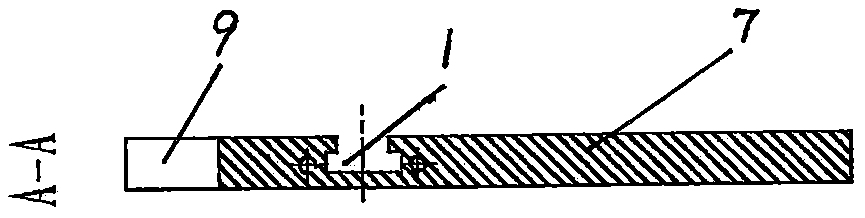

圖2是圖1中A-A的剖視圖。

圖中1.T形槽，2.第一螺紋孔，3.第二螺紋孔，4.小方形凹槽，5.定位槽，6.流線形凸邊，7.底板，8.大方形凹槽，9.方形凸邊。

具體實施方式

圖1中，底板(7)上分別有T形槽(1)、第一螺紋孔(2)、第二螺紋孔(3)、小方形凹槽(4)、定位槽(5)、流線形凸邊(6)、大方形凹槽(8)、方形凸邊(9)。

圖2中，是圖1的A-A剖視圖。

本實用新型的工作原理為：一種密封螺旋風管生產裝置的成形滾輪下方，用螺絲分別通過第一螺紋孔、第二螺紋孔固定本實用新型，小方形凹槽、大方形凹槽、定位槽用于精確定位，當密封螺旋風管生產裝置工作時，鋼帶通過T形槽和成形滾輪之間時，形成均勻條紋。
