本實用新型涉及冷彎輥壓行業，具體涉及冷彎輥壓寬度調整機構。

背景技術：

近些年來，隨著我國工業的飛速發展，橋架的運用越來越廣，在實際使用中，常需要各種不同型號、不同尺寸的橋架，這對橋架的生產提出了新的要求。在橋架冷彎成型中，對不同寬度尺寸的橋架采用調整兩側滾輪寬度來適配，但目前的調整方式多采用人工調整，不僅工作量大，勞動強度高，同時多個滾輪很難控制尺寸一致性，容易影響橋架的加工尺寸；還有一種采用懸臂式的調整，這種調整方式因?yàn)闄C(jī)構笨重、成本高，同時還存在間隙調整難等不足，故需要提供一種新的輥壓寬度調整機構。

技術實現要素：

為了提高冷彎輥壓寬度調整的便捷、快速、準確，本實用新型提供一種冷彎輥壓寬度調整機構。

本實用新型是通過如下技術方案來實現的：一種冷彎輥壓寬度調整機構，包括機體、軋輥單元、寬度調整單元；所述機體包括底座和側墻板，所述底座為結構鋼焊接或鑄鐵鑄造形成的長方體框架結構，所述側墻板固定在底座上且垂直設置有數個滑枕滑槽；所述軋輥單元為多個且順序設置于機體上，包括上軋輥軸和下軋輥軸，在每根上軋輥軸上設置有兩個上輥輪，在每根下軋輥軸設置有兩個下輥輪，所述上輥輪和下輥輪對應設置，所述下輥輪與下軋輥軸為鍵連接，所述上輥輪與上軋輥軸為鍵連接；

所述寬度調整單元包括動力機構、傳動軸、減速器、絲桿、絲桿螺母、撥叉架和直線滑軌；所述動力機構設置在底座前端中部且通過傳動軸分別與設置在底座前端兩側的減速器連接，所述絲桿為二根，分別設置在底座前端兩側且分別與減速器輸出軸連接，在所述絲桿上設置有兩個旋向相反的絲桿螺母；所述撥叉架為二個且為長條形結構，其長條形結構的兩端分別與絲桿螺母相連接，在長條形結構上方設置有凸臺，且所述凸臺套裝在下輥輪上；所述直線滑軌設置在絲桿正下方，所述撥叉架通過底部的滑軌座套裝在直線滑軌上。

進一步的，所述動力機構為驅動電機或液壓馬達或氣動馬達或人工驅動機構。

進一步的，所述減速器還設置有自鎖機構。

進一步的，所述傳動軸上設置有傳感器，動力機構上設置有執行器，機體上設置有處理器，所述傳感器、執行器、處理器之間電性連接。

本實用新型冷彎輥壓寬度調整機構具有如下有益效果：在生產不同寬度的橋架時，通過旋轉絲桿，調整兩個絲桿螺母的相對位置，從而使上輥輪寬度發生變化，適應不同的產品，寬度調整便捷、快速、準確。

附圖說明

圖1為本實用新型冷彎輥壓寬度調整機構正視示意圖。

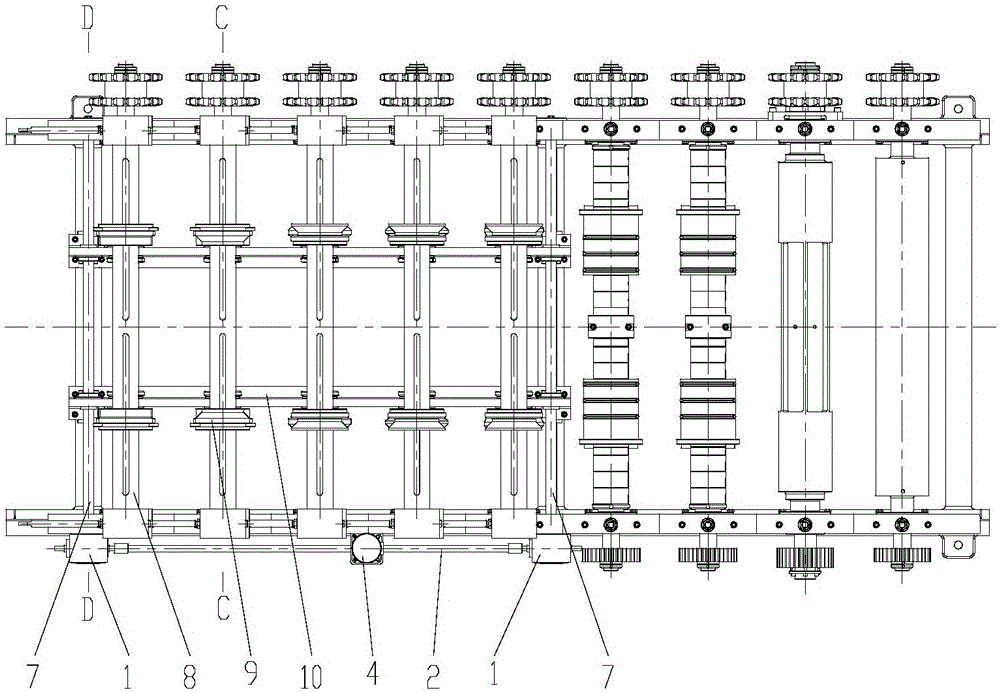

圖2為本實用新型冷彎輥壓寬度調整機構俯視示意圖。

圖3為本實用新型冷彎輥壓寬度調整機構沿C-C方向剖視示意圖。

圖4為本實用新型冷彎輥壓寬度調整機構沿D-D方向剖視示意圖。

圖中：（1）減速器、（2）傳動軸、（3）錐齒輪機構、（4）動力機構、（5）側墻板、（6）底座、（7）絲桿、（8）上輥輪軸、（9）上輥輪、（10）撥叉架、（11）下輥輪、（12）下輥輪軸、（13）滑軌座、（14）鎖緊螺母、（15）推力軸承、（16）直線滑軌、（17）絲桿螺母。

具體實施方式

下面將根據附圖所示出的實施例詳細地描述：

圖1為本實用新型冷彎輥壓寬度調整機構正視示意圖，圖2為本實用新型冷彎輥壓寬度調整機構俯視示意圖，圖3為本實用新型冷彎輥壓寬度調整機構沿C-C方向剖視示意圖，圖4為本實用新型冷彎輥壓寬度調整機構沿D-D方向剖視示意圖。由圖可知：一種冷彎輥壓寬度調整機構，包括機體、軋輥單元、寬度調整單元；所述機體包括底座（6）和側墻板（5），所述底座（6）為結構鋼焊接或鑄鐵鑄造形成的長方體框架結構，所述側墻板（5）固定在底座（6）上且垂直設置有數個滑枕滑槽；所述軋輥單元為多個且順序設置于機體上，包括上軋輥軸（8）和下軋輥軸（12），在每根上軋輥軸（8）上設置有兩個上輥輪（9），在每根下軋輥軸（12）設置有兩個下輥輪（11），為了保證在運轉中下輥輪（11）能夠跟隨下輥輪軸（12）旋轉，同時帶動上輥輪（9）旋轉，所述上輥輪（9）和下輥輪（11）對應設置，所述下輥輪（11）與下軋輥軸（12）為鍵連接，所述上輥輪（9）與上軋輥軸（8）為鍵連接；

所述寬度調整單元包括動力機構（4）、傳動軸（2）、減速器（1）、絲桿（7）、絲桿螺母（17）、撥叉架（10）和直線滑軌（16）；所述動力機構設置（4）在底座（6）前端中部且通過傳動軸（2）分別與設置在底座（6）前端兩側的減速器（1）連接，所述絲桿（7）為二根，分別設置在底座（6）前端兩側且分別與減速器（1）輸出軸連接，在所述絲桿（7）上設置有兩個旋向相反的絲桿螺母（17）；所述撥叉架（10）為二個且為長條形結構，其長條形結構的兩端分別與絲桿螺母（17）相連接，在長條形結構上方設置有凸臺，且所述凸起套裝在下輥輪（11）上；為了保證撥叉架（10）在移動中準確、順暢，所述直線滑軌（16）設置在絲桿（7）正下方，所述撥叉架（10）通過底部的滑軌座（13）套裝在直線滑軌（16）上。

本實用新型冷彎輥壓寬度調整機構在具體工作時，動力機構（4）驅動絲桿（7）旋轉，套裝在絲桿（7）上的絲桿螺母（17）同步向內或向外移動，絲桿螺母（17）的移動帶動撥叉架（10）在直線滑軌（16）上移動，撥叉架（10）移動又帶動了下輥輪（11）沿著連接鍵在下輥輪軸（12）上移動，下輥輪（11）移動又帶動了上輥輪（9）移動，從而達到了冷彎輥壓寬度調整的目的，由于撥叉架（10）連接了多個下輥輪（11），所以能保證多個下輥輪（11）沿著對應的連接鍵同時移動，從而保證多個上輥輪（9）在寬度調整中同步移動，讓寬度調節間距一致。

進一步的，所述動力機構（4）為驅動電機或液壓馬達或氣動馬達或人工驅動機構，在本實施例中，動力機構（4）選擇為型號為BM1-50的液壓馬達。

進一步的，為了防止在設備操作過程中，絲桿螺母反轉，所述減速器（1）還設置有自鎖機構，在本實施例中，選擇了具有自鎖功能的MOTOVARIO系列型號為050的蝸輪蝸桿減速器。

進一步的，為了實現寬度調整機構的自動控制，所述傳動軸（2）上設置有傳感器，動力機構（4）上設置有執行器，機體上設置有處理器，所述傳感器、執行器、處理器之間電性連接。在本實施例中采用了型號為GDD7959AT的脈沖傳感器設置在傳動軸（2）上，在動力機構（4）上設置有型號為T(mén)Y-32B的執行器，用于收到信號后，控制動力機構的動作；在機體上設置有型號為PNX1500E的信號處理器，用于接收脈沖傳感器的信號和對執行器發出信號。
