本實用新型屬于汽車零部件生產領域，尤其是指一種裝配定位機構。

背景技術：

在汽車底盤進行裝配時，底盤上的部件需要有精準的定位，而且需要在一條生產線上實現多種車型的裝配，只有定位精準，才能保證汽車底盤的順暢裝配，以提高裝車速度。目前在汽車底盤的裝配過程中所采用的是固定式定位機構，無法適應不同車型在同一生產線進行裝配的需求，并且裝配效率極低。

技術實現要素：

本實用新型提供一種汽車底盤裝配滑動定位機構，以解決不同車型的汽車底盤不能在同一生產線進行裝配，并且裝配效率極低的問題。

本實用新型采取的技術方案是：導軌與底板固定連接，滑塊與導軌滑動連接，底座通過螺栓與滑塊固定連接，定位銷通過螺栓與底座固定連接，定位塊與底板固定連接，把手通過銷軸組件與底座銷軸連接，定位塊上帶有三個V型槽，把手與定位塊上的V型槽壓接，擋塊安裝在定位塊上，彈簧安裝在底座和把手之間，位于底座的槽內，把手與彈簧壓接。

本實用新型的優點在于：結構新穎，實現了汽車底盤部件的柔性定位，在汽車底盤裝配線上，能夠準確定位底盤部件的位置,可以實現多種車型的定位，提高了汽車裝配的速度。

附圖說明

圖1是本實用新型的結構示意圖；

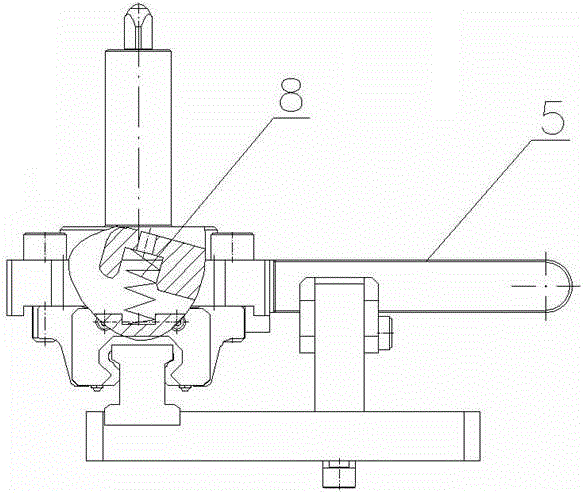

圖2是圖1的左視圖；

圖3是圖1的俯視圖；

圖中，導軌1、滑塊2、底座3、定位銷4、把手5、定位塊6、擋塊7、彈簧8、銷軸組件9、底板10。

具體實施方式：

導軌1與底板10固定連接，滑塊2與導軌1滑動連接，底座3通過螺栓與滑塊2固定連接，定位銷4通過螺栓與底座3固定連接，定位塊6與底板10固定連接，把手5通過銷軸組件9與底座3銷軸連接，定位塊6上帶有三個V型槽，把手5與定位塊6上的V型槽壓接，擋塊7安裝在定位塊6上，彈簧8安裝在底座3和把手5之間，位于底座3的槽內，把手5與彈簧8壓接。

使用時，根據車型的不同，選擇把手5落入定位塊6上不同的V型槽中，為了區別工作中不需要進行定位的V型槽，以避免錯誤操作的發生，可將調整擋塊7在定位塊6上的位置，來控制把手5的工作行程。
