本實用新型涉及一種金屬加工裝置，更確切地說，是一種圓鋼切割引導器。

背景技術：

在對圓鋼進行切割時，圓鋼被一對切割模錯開切割成段，在切割的過程中，需要人工對圓鋼進行送料，工人的勞動強度較大。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種圓鋼切割引導器。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種圓鋼切割引導器，其特征在于，所述的圓鋼切割引導器包含一固定座，所述的固定座包含一水平設置的固定基板，所述的固定基板的兩側分別設有一固定側板，所述的固定基板上設有一對貫穿的驅動槽口，所述的固定側板上設有一對平行設置的貫穿的調節槽口，所述的調節槽口之間設有一可拆卸的引導輥，所述的引導輥包含一引導軸，所述的引導軸的一端設有一圓盤狀的平衡盤，所述的引導軸的另一端設有一驅動齒盤，所述的引導軸的中心設有一連接軸孔，一連接螺桿分別貫穿所述的調節槽口和連接軸孔，所述的固定基板的下方設有一驅動電機，所述的驅動電機包含一電機本體和一電機齒輪，所述的電機齒輪與所述的驅動齒盤相配合。

作為本實用新型較佳的實施例，所述的引導軸為不銹鋼制成。

本實用新型的圓鋼切割引導器具有以下優點：使用時，使用者直接將圓鋼放置到多個引導輥上，然后啟動驅動電機，利用電機齒輪與驅動齒盤的配合，使得引導輥平穩地發生轉動，同時，圓鋼平穩地向前運動，送至切割口上，送料平穩，有效提高了切割效率，降低了工人的勞動強度。該圓鋼切割引導器結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的圓鋼切割引導器的立體結構示意圖；

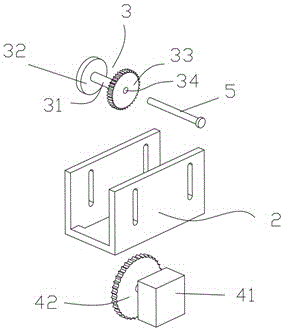

圖2為圖1中的圓鋼切割引導器的立體結構分解示意圖；

圖3為圖2中的圓鋼切割引導器的固定座的立體結構示意圖；

其中，

1、圓鋼切割引導器；2、固定座；21、固定基板；22、固定側板；23、驅動槽口；24、調節槽口；3、引導輥；31、引導軸；32、平衡盤；33、驅動齒盤；34、連接軸孔；4、驅動電機；41、電機本體；42、電機齒輪；5、連接螺桿。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖3所示，該圓鋼切割引導器1包含一固定座2，該固定座2包含一水平設置的固定基板21，該固定基板21的兩側分別設有一固定側板22，該固定基板21上設有一對貫穿的驅動槽口23，該固定側板22上設有一對平行設置的貫穿的調節槽口24，該調節槽口24之間設有一可拆卸的引導輥3，該引導輥3包含一引導軸31，該引導軸31的一端設有一圓盤狀的平衡盤32，該引導軸31的另一端設有一驅動齒盤33，該引導軸31的中心設有一連接軸孔34，一連接螺桿5分別貫穿該調節槽口24和連接軸孔34，該固定基板21的下方設有一驅動電機4，該驅動電機4包含一電機本體41和一電機齒輪42，該電機齒輪42與該驅動齒盤33相配合。

該引導軸31為不銹鋼制成。

使用時，如圖1和圖2所示，使用者直接將圓鋼放置到多個引導輥3上，然后啟動驅動電機4，利用電機齒輪42與驅動齒盤33的配合，使得引導輥3平穩地發生轉動，同時，圓鋼平穩地向前運動，送至切割口上，送料平穩，有效提高了切割效率，降低了工人的勞動強度。

該圓鋼切割引導器結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
