本實用新型涉及一種加工裝置，尤其是一種雙翻邊法蘭加工裝置，具體地說是能將管件直接加工得到雙翻邊的雙翻邊法蘭加工裝置，屬于雙翻板加工模具的技術領域。

背景技術：

目前，對于法蘭需要雙翻邊的零件，通常采用的是片料，然后再以多道沖壓工序完成雙翻邊的工藝。此類工藝工序比較多，尺寸不穩定，生產效率又低，滿足不了大批量生產的要求。

技術實現要素：

本實用新型的目的是克服現有技術中存在的不足，提供一種雙翻邊法蘭加工裝置，其結構緊湊，能將管件同時加工得到雙翻邊，提高雙翻邊的加工效率，降低加工成本，適應范圍廣，安全可靠。

按照本實用新型提供的技術方案，所述雙翻邊法蘭加工裝置，包括用于定位支撐管件的模具體，在所述模具體的兩側分別設有用于將管件的兩端同時加工得到翻邊的翻邊沖頭，所述翻邊沖頭包括沖頭連接體以及位于所述沖頭連接體端部的沖頭定位體，所述沖頭定位體與沖頭連接體呈同軸分布，沖頭定位體的外徑小于沖頭連接體的外徑，沖頭定位體的外徑與管件的內徑相適配；翻邊沖頭向管件同時運動時，沖頭定位體能進入管件內，并能在管件的兩端同時得到所需的翻邊。

所述模具體包括下模具以及位于下模具正上方的上模具，所述上模具能在下模具的上方豎直升降；所述上模具包括上滑塊，下模具包括下滑塊，所述上滑塊鄰近下模塊的端部凹設有上滑塊定位槽，下滑塊鄰近上模塊的端部凹設有下滑塊定位槽，所述下滑塊定位槽、上滑塊定位槽的形狀與管件相適配。

所述上滑塊通過上定位銷、上緊定螺釘與上固定板固定連接，上固定板與油壓機上缸的活塞桿連接，上滑塊定位槽呈圓弧狀。

所述下滑塊通過下定位銷、下緊定螺釘與下固定板固定連接，所述下滑塊定位槽呈圓弧狀；管件通過下滑塊定位槽支撐在下滑塊上，上滑塊通過上滑塊定位槽與管件接觸，以實現對管件的定位支撐。

本實用新型的優點：通過模具體能實現對管件的定位支撐，保證管件在加工過程中的穩定性，管件的兩端均設置翻邊沖頭，利用翻邊沖頭的沖頭定位體進入管件內，隨著翻邊沖頭的不斷運動，沖頭定位體以及沖頭定位體與沖頭連接體結合部的弧形過渡能使得管件的端部形成翻邊，結構緊湊，能將管件同時加工得到雙翻邊，提高雙翻邊的加工效率，降低加工成本，適應范圍廣，安全可靠。

附圖說明

圖1為本實用新型的結構示意圖。

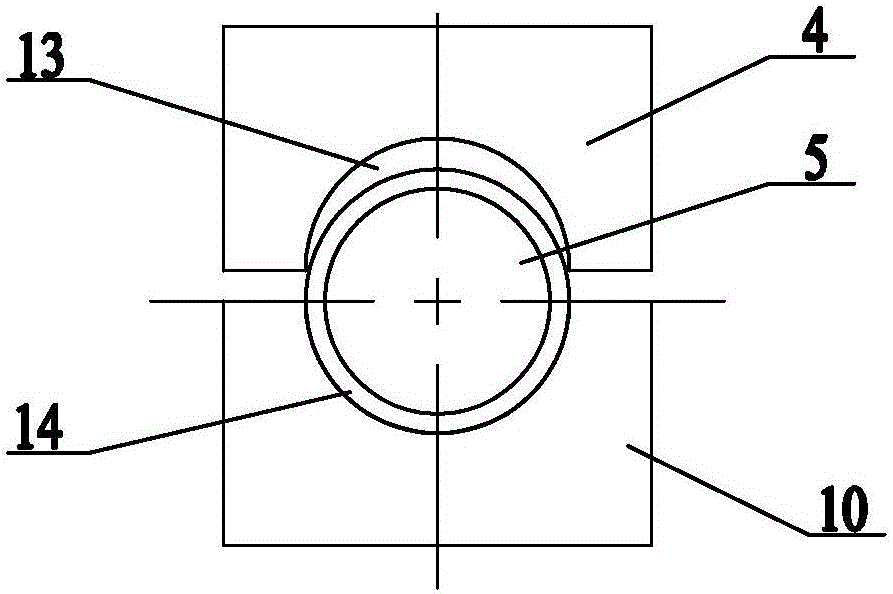

圖2為圖1中上模具、下模具與管件間的配合示意圖。

圖3為本實用新型對管件進行翻邊的示意圖。

圖4為圖3的A-A向視圖。

附圖標記說明：1-上定位銷、2-上緊定螺釘、3-上固定板、4-上滑塊、5-管件、6-翻邊沖頭、7-沖頭連接體、8-下定位銷、9-下緊定螺釘、10-下滑塊、11-下固定板、12-沖頭定位體、13-上滑塊定位槽以及14-下滑塊定位槽。

具體實施方式

下面結合具體附圖和實施例對本實用新型作進一步說明。

如圖1、圖2、圖3和圖4所示：為了能將管件5同時加工得到雙翻邊，提高雙翻邊的加工效率，降低加工成本，本實用新型包括用于定位支撐管件5的模具體，在所述模具體的兩側分別設有用于將管件5的兩端同時加工得到翻邊的翻邊沖頭6，所述翻邊沖頭6包括沖頭連接體7以及位于所述沖頭連接體7端部的沖頭定位體12，所述沖頭定位體12與沖頭連接體7呈同軸分布，沖頭定位體12的外徑小于沖頭連接體7的外徑，沖頭定位體12的外徑與管件5的內徑相適配；翻邊沖頭6向管件5同時運動時，沖頭定位體12能進入管件5內，并能在管件5的兩端同時得到所需的翻邊。

具體地，通過模具體能實現對管件5的定位與支撐，管件5與模具體上定位與支撐后能保持一個穩定的狀態。翻邊沖頭6位于模具體的兩側，即分別位于管件5的兩端，翻邊沖頭6利用沖頭連接體7與油壓機油缸的活塞桿連接，通過油壓機油缸能驅動翻邊沖頭6同時向靠近管件5的方向運動以及同時向遠離管件5的方向運動。沖頭定位體12的外徑與管件5的內徑相適配，沖頭定位體12與沖頭連接體7的結合部通過弧形過渡。沖頭定位體12的進入管件5內后，翻邊沖頭6與管件5呈同軸分布，隨著翻邊沖頭6的持續運動，利用沖頭定位體12、沖頭連接體7以及對應的弧形過渡能在管件5的兩端同時得到所需的翻邊，即能通過一次工藝得到雙翻邊，有效提高加工效率，降低加工成本。

進一步地，所述模具體包括下模具以及位于下模具正上方的上模具，所述上模具能在下模具的上方豎直升降；所述上模具包括上滑塊4，下模具包括下滑塊10，所述上滑塊4鄰近下模塊的端部凹設有上滑塊定位槽13，下滑塊10鄰近上模塊的端部凹設有下滑塊定位槽14，所述下滑塊定位槽14、上滑塊定位槽13的形狀與管件5相適配。

本實用新型實施例中，所述上滑塊4通過上定位銷1、上緊定螺釘2與上固定板3固定連接，上固定板3與油壓機上缸的活塞桿連接，上滑塊定位槽13呈圓弧狀。所述下滑塊10通過下定位銷8、下緊定螺釘9與下固定板11固定連接，所述下滑塊定位槽14呈圓弧狀；管件5通過下滑塊定位槽14支撐在下滑塊10上，上滑塊4通過上滑塊定位槽13與管件5接觸，以實現對管件5的定位支撐。

具體地，上滑塊4通過上滑塊定位槽13與管件5接觸后，通過油壓機上缸，能使得上滑塊4的端部能與下滑塊10的端部接觸，即將管件5鎖緊在上滑塊4與下滑塊10之間，避免利用翻邊沖頭6對管件5加工時管件5的移動，確保對管件5加工中的一致性。

本實用新型通過模具體能實現對管件5的定位支撐，保證管件5在加工過程中的穩定性，管件5的兩端均設置翻邊沖頭6，利用翻邊沖頭6的沖頭定位體12進入管件5內，隨著翻邊沖頭6的不斷運動，沖頭定位體12以及沖頭定位體12與沖頭連接體7結合部的弧形過渡能使得管件5的端部形成翻邊，結構緊湊，能將管件5同時加工得到雙翻邊，提高雙翻邊的加工效率，降低加工成本，適應范圍廣，安全可靠。
