本實用新型涉及適用于kistler9257BA測力儀上的多用途模塊化夾具，屬于機械裝置技術領域。

背景技術：

夾具是保證機械加工質量、提高生產效率、減輕勞動強度、降低對工人技術的過高要求、實現生產過程自動化不可或缺的重要工藝裝備之一。

安裝在測力儀上的夾具可以縮短輔助時間，提高勞動生產率，降低加工成本。保證加工精度穩定加工質量。降低對工人的技術要求，減輕工人的勞動強度，保證安全生產。夾具的作用是機械制造過程中用來固定加工對象，使之占有正確的位置，以輔助加工或檢測的裝置。普通的測力儀夾具只能單一的裝夾一種工件或刀具，且需要在工件表面上進行多種加工，以便符合夾具的特性，這樣會在工件表面上留下加工痕跡，同時還會增加工作量。因此需要一種新型的夾具，既能實現在不同的位置進行裝夾，實現空間的利用效率，實現能夠盡可能少的在工件上進行加工，減少加工步驟，減少對工件的表面破壞，從而提高工作效率。又能實現模塊化，方便拆卸，并且適用于不同尺寸的刀桿。

技術實現要素：

本實用新型專利是一種安放在kistler9257BA測力儀上的多用途模塊化夾具。其主要特點是可以單獨使用、方便拆卸、并且適用于不同尺寸的刀桿。該夾具可以被拆卸成五部分，即適用于車削加工，也適用于銑削或鉆削加工。在夾具臺上加工有若干個通孔，下部有一定的空腔部分，能夠實現工件快速裝夾，減少加工步驟，且實現夾具的多種用途。

上述的目的通過以下技術實現：

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具包括：1-夾具平臺、2-夾具壁、3-連接孔、4-夾具底座、5-定位孔、6-墊塊。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具可以拆卸成五部分，各部分上有鉆孔攻螺紋，分別用8個M6螺釘進行連接，方便組裝與拆卸，使用過后拆卸下來的各部分還可以當成墊塊使用。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具在夾具臺上加工有若干個通孔，在寬度中心線上的三個孔與前端的距離分別為15mm、52mm、89mm，在與寬度中心線對稱的兩側分別有三個通孔，與前端的分別為28mm、56mm、84mm，與一側的距離為12mm，其直徑都為8mm。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具的連接表面要求精度為Ra3.2，非連接表面精度為Ra6.3。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具利用孔定位來裝夾工件和刀具，只需在工件表面鉆幾個簡單的孔即可實現定位，且定位準確、牢固。同時可以減少對工件表面的破壞，又可以減少加工步驟。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具在夾具體底部兩側分別加工有三個通孔，可實現夾具與測力儀快速裝夾，操作簡單。

所述的適用于在kistler9257BA測力儀上的多用途模塊化夾具外壁應具有一定的剛度，防止在加工過程中發生斷裂，故夾具兩側的厚度為11mm。

所述的適用于kistler9257BA測力儀上的多用途模塊化夾具，其另一特征是在夾具臺上部可以安放工件用于銑削或鉆削加工，下部的空腔位置處可以安放車刀。

所述的適用于kistler9257BA測力儀上的多用途模塊化夾具可以單獨使用。當夾具平臺拆下來時，可倒過來用作單獨連接工件與測力儀之間的一種簡單夾具，下方用螺釘與測力儀連接，上方用螺釘與工件相連接，這可以實現單獨銑削或鉆削加工測力的功能，且拆卸簡單、方便使用。

所述的適用于kistler9257BA測力儀上的多用途模塊化夾具，在裝夾工件時，夾具壁的剛度為75N/mm。

有益效果：

本實用新型主要是通過夾具臺上的若干個通孔實現快速定位，且定位準確、工件裝夾穩固。夾具分成五部分，方便拆卸與組裝，拆卸后的夾具平臺可以單獨用于銑削或鉆削加工測力時的簡單夾具使用。在夾具臺上部可以裝夾工件體，夾具臺的下部空腔部分可以安放車刀，實現空間的有效利用。使用孔定位時只需在待夾工件上鉆幾個孔，可充分降低工件、刀具的破壞程度，減少加工步驟和工人的勞動力。

附圖說明：

圖1為多用途模塊化夾具立體圖。

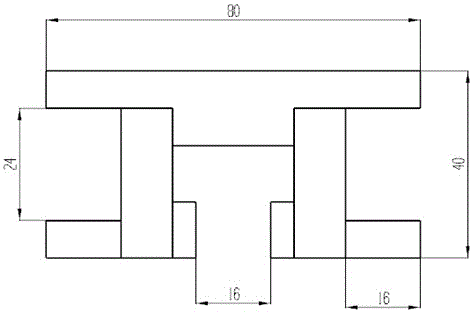

圖2為多用途模塊化夾具主視圖。

圖3為多用途模塊化夾具左視圖。

圖4為多用途模塊化夾具俯視圖。

圖中各部件名稱：1-夾具平臺、2-夾具壁、3-連接孔、4-夾具底座、5-定位孔、6-墊塊。

具體實施方式

實施例1：適用于kistler9257BA測力儀上的多用途模塊化夾具，包括夾具平臺、夾具壁、連接孔、夾具底座、定位孔、墊塊。

實施例2：適用于kistler9257BA測力儀上的多用途模塊化夾具，在寬度中心線上的三個孔與前端的距離分別為15mm、52mm、89mm，在與寬度中心線對稱的兩側分別有三個通孔，與前端的分別為28mm、56mm、84mm，與一側的距離為12mm，其直徑都為8mm；墊塊的設計是為了安裝不同型號的車刀。

實施例3：適用于kistler9257BA測力儀上的多用途模塊化夾具，在裝夾工件時，夾具壁的剛度為75N/mm。

實施例4：適用于kistler9257BA測力儀上的多用途模塊化夾具，其另一特征是在夾具臺上部可以安放工件，用于銑削或鉆削加工，下部可以安放車刀。

實施例5：適用于kistler9257BA測力儀上的多用途模塊化夾具，在單獨進行銑削或鉆削測力時，既可以將夾具平臺單獨拆卸出，并且倒置，上端用螺釘與工件相連，下端與測力儀相連，也可以不將夾具拆下，直接在夾具平臺上安放工件，夾具底座與測力儀相連接。

實施例6：適用于kistler9257BA測力儀上的多用途模塊化夾具的多模塊體現在該夾具可拆卸成五部分，安裝簡單、攜帶方便。并且若單獨使用其中一個模塊（夾具平臺），還可以作為銑削或鉆削時連接工件的夾具。
