本實用新型屬于機械自動化技術領域，尤其是涉及一種螺絲分料機構。

背景技術：
：

隨著工業生產的快速發展，螺絲已成為應用廣泛的緊固件。鎖螺絲在機械制造中占用多道工序，其中，螺絲分料是鎖螺絲加工的重要環節之一。傳統的螺絲分料是采用操作員手工分料或者單顆螺絲分料設備拾取螺絲，然而，無論是人工分料還是單顆螺絲的作業，都極大地降低了工作效率，并相應的增加了人工成本，尤其是針對規格較小的螺絲鎖固，又增加了作業難度。而且現有自動化分料機構的分料效率較低，同時使用不夠靈活方便。

技術實現要素：
：

本實用新型所要解決的技術問題是：為提交分料效率，滿足多個執行機構同時使用，提供一種可以自動上料和卸料的螺絲分料機構。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種螺絲分料機構，包括支架、上料機和傳動軸，所述上料機設置為頂部呈圓盤狀的T字型結構，所述上料機固定安裝在支架的上部，所述傳動軸通過軸承與上料機相安裝，所述傳動軸的軸體由上向下依次設置有整列片、螺絲緩存片和封板，所述整列片和螺絲緩存片與傳動軸固定安裝，所述封板與傳動軸活動套接安裝，所述上料機頂部圓盤的一側開設有進料口，所述整列片的外緣呈環形陣列設置有數個貫穿的整列口，所述螺絲緩存片上貫穿開設有與整列口相配合的存料口，所述封板的板面上貫穿開設有與存料口相配合的過渡口，所述螺絲緩存片的中心位置呈環形陣列設置有減重孔，并且所述螺絲緩存片上固定設置有第一連接柱，所述封板的板面上固定設置有第二連接柱，所述第一連接柱與第二連接柱通過拉簧相連接，所述拉簧放置在減重孔內，所述上料機上部圓盤結構的一側還固定設置有彈性凸起限位機構，所述封板的外緣面設置有與彈性凸起限位機構相配合的凸起塊，所述上料機下部設置有與過渡口相配合的出料口，所述上料機下部還設置有吹氣機構，所述吹氣機構與每個出料口均相連通。

作為優選，所述整列片與螺絲緩存片之間設置有將減重孔完全遮蔽的蓋板。

作為優選，所述第一連接柱、第二連接柱和拉簧三者以傳動軸的軸心為中心至少對稱設置一對。

作為優選，所述封板上開設有弧形槽，所述螺絲緩存片下部固定安裝有撥動銷，所述撥動銷配合安裝在弧形槽內部。

與現有技術相比，本實用新型的有益之處是：螺釘通過上料機的進料口進入整列片整列完成后暫存到螺絲存儲片內，在傳動軸的旋轉作用下，當螺絲存儲片內完成一整圈上料完成轉動到指定位置時，螺絲緩存片的存料口與封板的過渡口處于相貫通狀態，此時每個存料口內的螺絲經由過渡口和出料口供給一個指定的執行機構。

附圖說明：

下面結合附圖對本實用新型進一步說明。

圖1是本實用新型的整體結構示意圖。

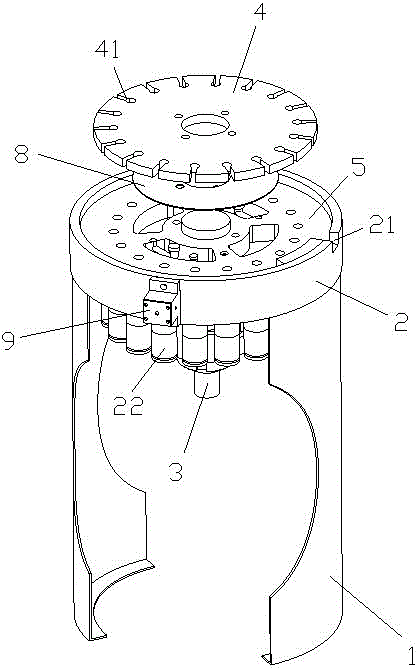

圖2是本實用新型的部分分解結構示意圖。

圖3是螺絲緩存片的安裝結構示意圖。

圖4是封片的安裝結構示意圖。

圖5是封片的結構示意圖。

圖中：1、支架；2、上料機；21、進料口；22、出料口；3、傳動軸；4、整列片；41、整列口；42、減重孔；43、第一連接柱；44、撥動銷；5、螺絲緩存片；51、存料口；6、封板；61、過渡口62、凸起塊；63、第二連接柱；64、弧形槽；7、拉簧；8、蓋板；9、凸起限位機構。

具體實施方式：

下面結合附圖及具體實施方式對本實用新型進行詳細描述：

如1至圖5所示的一種螺絲分料機構，包括支架1、上料機2和傳動軸3，所述上料機2設置為頂部呈圓盤狀的T字型結構，所述上料機2固定安裝在支架1的上部，所述傳動軸3通過軸承與上料機2相安裝，所述傳動軸3的軸體由上向下依次設置有整列片4、螺絲緩存片5和封板6，所述整列片4和螺絲緩存片5與傳動軸3固定安裝，所述封板6與傳動軸3活動套接安裝，所述上料機2頂部圓盤的一側開設有進料口21，所述整列片4的外緣呈環形陣列設置有貫穿的整列口41，所述螺絲緩存片5上貫穿開設有與整列口41相配合的存料口51，所述封板6的板面上貫穿開設有與存料口51相配合的過渡口61，所述螺絲緩存片5的中心位置呈環形陣列設置有減重孔42，并且所述螺絲緩存片5上固定設置有第一連接柱43，所述封板6的板面上固定設置有第二連接柱63，所述第一連接柱43與第二連接柱63通過拉簧7相連接，封板6在拉簧7的作用下對存料口51進行封堵，所述拉簧7放置在減重孔42內，所述上料機2上部圓盤結構的一側還固定設置有彈性凸起限位機構9，所述封板6的外緣面設置有與彈性凸起限位機構9相配合的凸起塊62，在拉簧7拉動封板6轉動的過程中，彈性凸起限位機構9對封板6的轉動起到限位作用，這樣一來，為了保證過渡口61與存料口51相垂直貫通，當拉簧7對封板6超過彈性凸起限位機構9的限位力時，封板6外緣面的凸起塊62越過彈性凸起限位機構9，在拉簧7的作用下對存料口51進行下一次封堵，所述上料機2下部設置有與過渡口61相配合的出料口22，所述上料機2下部還設置有吹氣機構，所述吹氣機構與每個出料口22均相連通，為了滿足吹氣氣壓的實際使用要求，所述吹氣機構的進氣口設置有兩個。

所述整列片4與螺絲緩存片5之間設置有將減重孔42完全遮蔽的蓋板8。

在實際應用過程中，為了本分料機構整體運行的穩定性，所述第一連接柱43、第二連接柱63和拉簧7三者以傳動軸3的軸心為中心至少對稱設置一對。

此外，在螺絲緩存片5轉動的過程中緊靠拉簧7對封板6的克服彈性凸起機構9的限位力，具有不穩定性，因拉簧在長期的使用的過程中其彈性會發生變化，不能保證在特定的位置帶動封板6的凸起塊62越過彈性凸起機構9進行下一次循環，所述封板6上開設有弧形槽64，所述螺絲緩存片5下部固定安裝有撥動銷44，所述撥動銷44配合安裝在弧形槽64內部。

螺釘通過上料機2的進料口21進入整列片4整列完成后暫存到螺絲存儲片5內，在傳動軸3的旋轉作用下，當螺絲存儲片5內完成一整圈上料完成轉動到指定位置時，螺絲緩存片5的存料口51與封板的過渡口61處于相貫通狀態，此時存料口51內的螺絲經由過渡口和出料口供給執行機構，出料完成后，封板6克服凸起限位機構9的限位再拉簧7的作用下進入下一次循環封堵。

需要強調的是：以上僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
