本實用新型涉及機械加工設備技術領域，具體涉及一種大臺面數控轉塔沖床的送料橫梁。

背景技術：

當前，數控轉塔沖床普遍由液壓數控轉塔沖床更新換代為全伺服數控轉塔沖床，節能環保的同時，更提高了數控轉塔沖床的加工速度和精度。但相應的對機床本身的部件也有了更高的要求，特別是送料機構的剛性，穩定性等亟待提高！以往數控沖床的送料橫梁直接采用鋼板拼接焊接而成，機加工變形量大，本身剛性弱，在機床上運行，特別是大臺面數控轉塔沖床，X軸要加工到2500mm行程，送料橫梁要達到4000mm多時，送料橫梁在高速運行中振動劇烈，噪音大，板料定位不準，影響精度。

技術實現要素：

本實用新型提供了一種大臺面數控轉塔沖床的送料橫梁，以解決現有技術存在的剛性差、送料振動大和定位精度低的問題。

本實用新型解決其技術問題所采用的技術方案是：

一種大臺面數控轉塔沖床的送料橫梁，橫梁主體為型材槽鋼，在送料橫梁主體槽鋼內焊接若干加強筋板，加強筋板與槽鋼端面平行間距焊接在橫梁主體的槽鋼U型槽內形成多個箱體結構，橫梁主體槽鋼頂部焊接封板，橫梁主體槽鋼側邊焊接側加強U型梁，側加強U型梁內部間距焊接加強筋形成多個箱體結構，橫梁主體槽鋼底面中間通過連接板焊接底板加強板，橫梁主體槽鋼底面兩端焊接U型加強梁。

本實用新型橫梁主體為槽鋼，通過焊接加強筋板、封板和U型加強梁形成多箱體，高剛性，加工變形量小，穩定性高的送料橫梁，在送料過程中送料橫梁振動小，板料定位速度快，精度高，完全滿足大臺面高速全伺服數控轉塔沖床的使用要求，并提高了機床的整體性能。

附圖說明

下面結合附圖和具體實施例對本實用新型進一步說明。

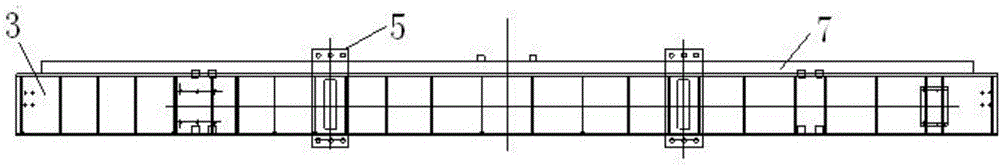

圖1是本實用新型的結構示意圖；

圖2是本實用新型的俯視示意圖；

圖3是本實用新型的剖面結構示意圖。

圖中1橫梁主體、2加強筋板、3封板、4U型加強梁、5連接板、6底板加強板、7側加強U型梁。

具體實施方式

如圖1、圖2和圖3所示，一種大臺面數控轉塔沖床的送料橫梁，橫梁主體1為型材槽鋼，在送料橫梁主體1槽鋼內焊接若干加強筋板2，加強筋板2與槽鋼端面平行間距焊接在橫梁主體的槽鋼U型槽內形成多個箱體結構，橫梁主體1槽鋼頂部焊接封板3，橫梁主體1槽鋼側邊焊接側加強U型梁7，側加強U型梁7內部間距焊接加強筋形成多個箱體結構，橫梁主體1槽鋼底面中間通過連接板5焊接底板加強板6，橫梁主體1槽鋼底面兩端焊接U型加強梁4。

本實用新型送料架橫梁，采用25#槽鋼為主體，通過焊接加強筋板及U型加強梁形成多箱體，高剛性，加工變形量小，穩定性高的送料橫梁。此送料橫梁在大臺面高速數控轉塔沖床上安裝試用，在送料過程中送料橫梁振動小，板料定位速度快，精度高，完全滿足大臺面高速全伺服數控轉塔沖床的使用要求，并將整體機床的性能有了新的提高。
