本實用新型屬于鍛造加工領域，尤其涉及的是減少加工余量、提高鍛造質量的一種輾環機錐輥軸鍛造用扣模。

背景技術：

輾環機錐輥軸是輾環機的重要部件，其錐部在工作時對環形鍛件良好成型起著重要作用。在現有技術中，公知的技術是錐輥軸一般經自由鍛成型，其錐部成型不好，往往造成整根錐輥軸鍛坯質量不高，料比比較大，對后續熱處理和機械加工造成不好的影響。這是現有技術所存在的不足之處。

技術實現要素：

本實用新型的目的，就是針對現有技術所存在的不足，而提供一種提高錐輥軸鍛坯質量、鍛造生產效率及降低后續機械加工的難度的輾環機錐輥軸鍛造用扣模。

本方案是通過如下技術措施來實現的：輾環機錐輥軸鍛造用扣模，包括上模和下模，其特征是：所述的上模和下模是通過卡鍵連接的，所述上模和下模連接后的內腔呈圓錐凸臺狀的盲孔，所述圓錐凸臺的小端部設置為半球狀并與所述內腔相切。扣模（上模和下模）合模后內腔的形狀及尺寸與錐輥軸成型后的尺寸一致，由于是模鍛成型，所以加工余量很小，減少了原材料的浪費，提高了效率。

所述上模和下模的內腔表面是對稱設置的。

在所述上模和下模的對應位置分別設置卡鍵和卡槽，所述卡鍵和卡槽分別設置拔模斜度β，β值為6°～12°。

在所述卡鍵和卡槽的頂端和根部分別設置倒圓角，所述上模的外圓角半徑應大于相應位置處所述下模內圓角的半徑，所述上模的內圓角半徑應小于相應位置處所述下模外圓角的半徑。這種圓角半徑的設置，就避免了扣模鎖死的可能。

所述的圓錐小端設置為盲孔，大端設置為通孔。

本方案的有益效果可根據對上述方案的敘述得知，輾環機錐輥軸鍛造用扣模，包括上模和下模，其特征是：所述的上模和下模是通過卡鍵連接的，所述上模和下模連接后的內腔呈圓錐凸臺狀的盲孔，所述圓錐凸臺的小端部設置為半球狀并與所述內腔相切。由此可見，本實用新型與現有技術相比，減少了原材料的浪費，提高了效率。具有實質性特點和進步，其實施的有益效果也是顯而易見的。

附圖說明

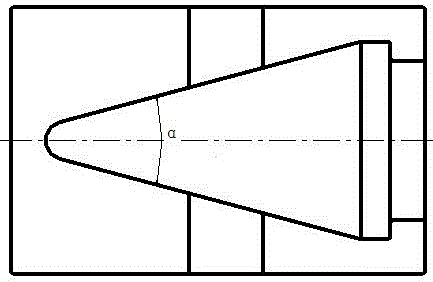

圖1為本實用新型具體實施方式的結構示意剖視圖，

圖2為俯視圖。

圖中，1為上模，2為下模，3為卡鍵，4為卡槽。

具體實施方式

為能清楚說明本方案的技術特點，下面通過一個具體實施方式，并結合其附圖，對本方案進行闡述。

通過附圖可以看出，本方案的一種輾環機錐輥軸鍛造用扣模，包括上模和下模，其特征是：所述的上模1和下模2是通過卡鍵連接的，所述上模1和下模2連接后的內腔呈圓錐凸臺狀的盲孔，所述圓錐凸臺的小端部設置為半球狀并與所述內腔相切。錐臺的錐度α與錐輥軸錐部的錐度相同。所述上模1和下模2的內腔表面是對稱設置的。在所述上模1和下模2的對應位置分別設置卡鍵3和卡槽4，所述卡鍵3和卡槽4分別設置拔模斜度β。β值為6°～12°。在所述卡鍵3和卡槽4的頂端和根部分別設置倒圓角，所述上模的外圓角半徑應大于相應位置處所述下模內圓角的半徑，所述上模的內圓角半徑應小于相應位置處所述下模外圓角的半徑。所述的圓錐小端設置為盲孔，大端設置為通孔。

當然，上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
