本實用新型涉及一種上料裝置，具體涉及一種半自動磁鐵上料裝置。

背景技術：

在玩具制造行業中，需要將磁鐵安裝在待裝配件上，傳統的裝配方式有兩種；

第一種是操作人員純手工將磁鐵安裝在待裝配件上，然后用膠水將磁鐵與裝配件粘緊；這種方式不但耗時長效率低，并且浪費人力；

第二種通過機械手等設備實現全自動化磁鐵上料，這種方式的優點是效率高并且節省人力，可是通過這種方式來進行磁鐵上料，成本極高，對廠家造成負擔不利于量產；

故需要設計出一種既能夠節省人力、工作效率高并且成本低的磁鐵上料裝置。

技術實現要素：

本實用新型的目的在于克服以上所述的缺點，提供了一種節省人力、工作效率高并且成本低的半自動磁鐵上料裝置。

為實現上述目的，本實用新型的具體方案如下：一種半自動磁鐵上料裝置，包括有工作臺；所述工作臺包括有設在工作臺上的支架；

所述支架設有橫桿以及與橫桿連接的豎桿；

所述豎桿設置有滑道；

所述橫桿上設有用于放置磁鐵的橫槽；所述橫槽的一端連接有第一氣缸；所述橫槽的另一端與滑道連接；

所述豎桿連接有用于吸附磁鐵的吸附件；所述豎桿設有用于將磁鐵與吸附件分離的推動單元。

本實用新型進一步設置為，所述推動單元包括有第二氣缸、套設于第二氣缸活塞桿的限位塊、與限位塊連接的推動塊以及設于豎桿上的固定塊；所述推動塊設于滑道內。

本實用新型進一步設置為，所述固定塊設有用于供限位塊滑動的豎槽。

本實用新型進一步設置為，所述推動單元包括有氣泵以及與氣泵連接的氣管；所述氣管設于滑道內。

本實用新型進一步設置為，所述半自動磁鐵上料裝置還包括有用于控制推動單元開關的控制開關。

本實用新型進一步設置為，所述工作臺還包括有臺面；所述支架設置在臺面上；所述臺面設有滑槽；所述支架設有用于在滑槽上滑動的滑塊。

本實用新型進一步設置為，所述吸附件為第一磁片；所述第一磁片設于固定塊上。

本實用新型進一步設置為，所述臺面上設有第二磁片。

本實用新型的有益效果是：與傳統的磁鐵上料裝置相比，本實用新型的半自動磁鐵上料裝置只需要設置氣缸、吸附件以及推動單元即可實現半自動磁鐵上料；使用方便、工作效率高、節省了人力并且大大地減少了成本。

附圖說明

圖1是本實用新型的結構示意圖；

圖2是本實用新型支架的側視圖；

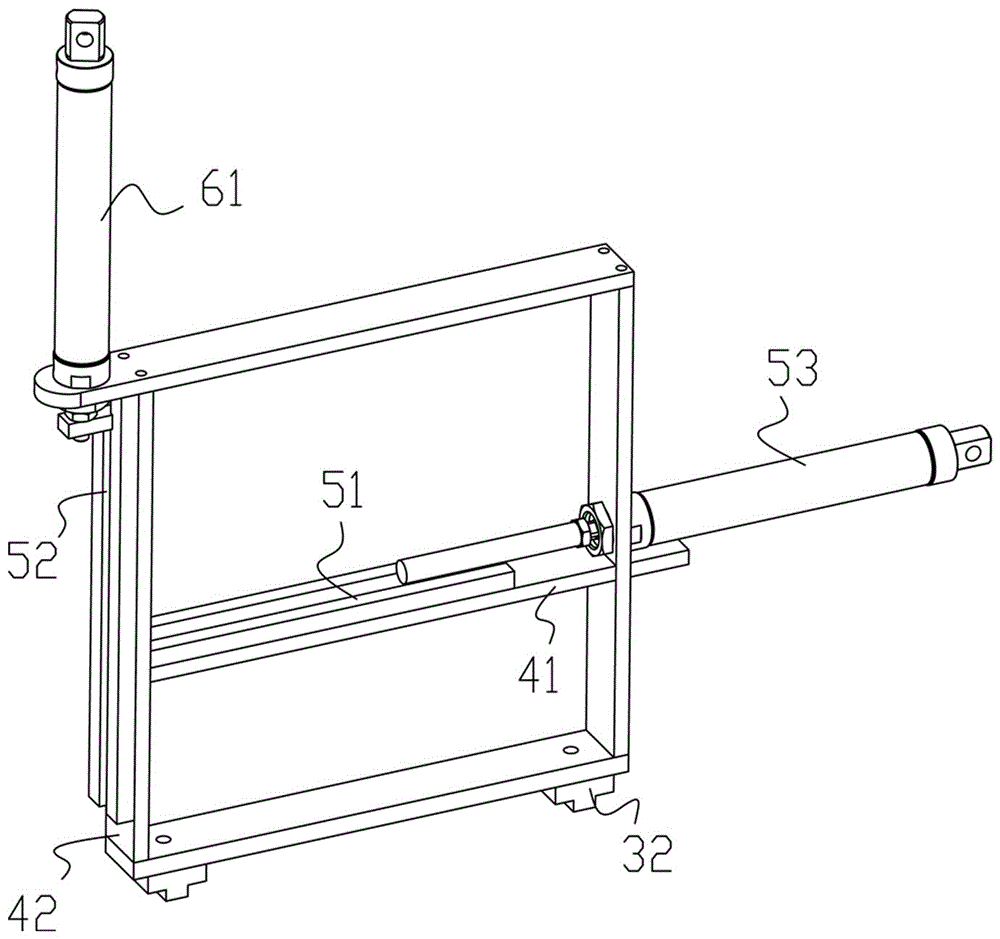

圖3是本實用新型支架的結構示意圖；

圖4是本實用新型支架另一視角的結構示意圖；

其中：1-臺面；2-支架；31-滑槽；32-滑塊；41-橫桿；42-豎桿；51-橫槽；52-豎槽；53-第一氣缸；61-第二氣缸；62-限位塊；63-推動塊；7-固定塊；8-滑道；91-第一磁片；92-第二磁片。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步詳細的說明，并不是把本實用新型的實施范圍局限于此。

實施例1；

如圖1至圖4所示；本實施例所述的一種半自動磁鐵上料裝置，包括有工作臺；所述工作臺包括有設置在工作臺上的支架2；所述支架2設有橫桿41以及與橫桿41連接的豎桿42；所述豎桿42內設有滑道8；所述橫桿41上設有用于放置磁鐵的橫槽51；所述橫槽51的一端連接有第一氣缸53；所述橫槽51的另一端與滑道8連接。所述豎桿42連接有用于吸附磁鐵的吸附件；所述豎桿42設有用于將磁鐵與吸附件分離的推動單元。具體地，在使用過程中，用戶可以將多塊磁鐵放在橫槽51上，將待裝配件放在滑道8的底部，由于第一氣缸53的作用，第一氣缸53的活塞桿推動多塊磁鐵，使磁鐵到達滑道8中，同時吸附件吸附磁鐵，防止磁鐵從滑道8中滑落；當用戶需要將磁鐵裝配至待裝配件中時，只需要啟動推動單元，使得在滑道8中的磁鐵滑落至待裝配件中，完成裝配；同時第一氣缸53繼續將后面的磁鐵推至滑道8中，等待下一步的動作。

本實施例所述的一種半自動磁鐵上料裝置，所述推動單元包括有第二氣缸61、套設于第二氣缸61活塞桿的限位塊62、與限位塊62連接的推動塊63以及設于豎桿42上的固定塊7；所述推動塊63設于滑道8內。具體地，當用戶需要使吸附件與磁鐵分離，將磁鐵從滑道8中滑落時，只需要啟動第二氣缸61，第二氣缸61的活塞桿做伸縮活動，從而帶動限位塊62運動，使得推動塊63能夠在滑動內運動，以使推動塊63將與吸附件吸附的磁鐵推動，磁鐵與吸附件分離后磁鐵滑落滑道8，完成裝配；其中，固定塊7用于固定推動塊63的方向。

本實施例所述的一種半自動磁鐵上料裝置，所述固定塊7設有用于供限位塊62滑動的豎槽52。通過設置豎槽52，使得限位塊62能夠在豎槽52中上下滑動，從而使得推動塊63能夠在滑道8內來回伸縮；其中，豎槽52用于固定限位塊62的方向。

本實施例所述的一種半自動磁鐵上料裝置，所述臺面1設有滑槽31；所述支架2設有用于在滑槽31上滑動的滑塊32。通過設置滑槽31與滑塊32，使得支架2能夠在臺面1上滑動，有利于根據待裝配件的尺寸來調整支架2的位置。

本實施例所述的一種半自動磁鐵上料裝置，所述吸附件為第一磁片91；所述第一磁片91設于固定塊7上。通過用磁片作為吸附件，有利于增加與磁鐵的保持力，并且材料成本低。

本實施例所述的一種半自動磁鐵上料裝置，所述臺面1上設有第二磁片92；所述第二磁片92設于豎桿42的底部。通過在豎桿42的底部設置有磁片，在使用的過程中，磁片固定在臺面1上，待裝配件放置在磁片上，待磁鐵從滑道8中滑落時，有利于固定磁鐵在待裝配件的位置。

本實施例所述的一種半自動磁鐵上料裝置，所述半自動磁鐵上料裝置還包括有用于控制推動單元開關的控制開關。通過設置控制開關，使得用戶能夠方便地控制推動單元的工作。

實施例2；

與實施例1不一樣的是，本實施例所述的一種半自動磁鐵上料裝置，所述推動單元包括有氣泵以及與氣泵連接的氣管；所述氣管設于滑道8內。具體地，當用戶需要使吸附件與磁鐵分離，將磁鐵從滑道8中滑落時，只需要啟動氣泵，氣泵通過氣管將氣體傳輸至滑道8中，由于氣壓的作用，氣體將磁鐵與吸附件分離，分離后磁鐵滑落滑道8，完成裝配。

以上所述僅是本實用新型的一個較佳實施例，故凡依本實用新型專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，包含在本實用新型專利申請的保護范圍內。
