本實用新型涉及一種一體機，特別是一種沖折一體機。

背景技術：

SMT是表面組裝技術（表面貼裝技術）（Surface Mount Technology的縮寫），是目前電子組裝行業里最流行的一種技術和工藝。組裝密度高、電子產品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10左右，一般采用SMT之后，電子產品體積縮小40%～60%，重量減輕60%～80%?？煽啃愿摺⒖拐鹉芰?qiáng)。焊點缺陷率低。高頻特性好。減少了電磁和射頻干擾。易于實現自動化，提高生產效率。降低成本達30%-50%.

目前在SMT后段中，沖型和折曲是兩個工位，需要有兩個機臺，兩個工人進行作業。而且此工作狀態在串聯過程中會出現產品重新排版，翻面等問題，耗費一定的人力物力。

技術實現要素：

本實用新型所要解決的技術問題是提供一種沖折一體機。

為解決上述技術問題，本實用新型所采用的技術方案是：

一種沖折一體機，其特征在于：包含機架、沖壓氣缸、哥林柱、導套、沖切塊、上模氣缸、上推塊、下模氣缸和下推塊，沖壓氣缸豎直設置固定在機架上側，沖切塊上端固定在沖壓氣缸下端由沖壓氣缸驅動沿豎直方向滑動，哥林柱豎直設置并且哥林柱上端固定在沖切塊兩側，哥林柱下端滑動設置在導套內，導套固定在機架上，沖切塊下側設置有用于容納上模氣缸容腔，上模氣缸固定在沖切塊下側容腔內，下推塊固定在上模氣缸上，下模氣缸豎直固定在機架下側，下推塊固定在下模氣缸上由下模氣缸驅動，模具設置在機架工作平臺上。

進一步地，所述沖壓氣缸包含兩個普通氣缸和一個加壓氣缸，兩個普通氣缸豎直設置在機架上端兩側，加壓氣缸豎直固定在機架上側中間。

進一步地，所述模具包含上模具和下模具。

進一步地，所述上模具包含上模具殼體、上模板、上模板彈簧、上模具壓柱，上模板滑動設置在上模具殼體內并能夠沿著上模具殼體內壁上下滑動，上模具壓柱下端固定在上模板上側，上模具壓柱上端穿過上模具殼體上側并且滑動設置在上模具殼體上，若干上模板彈簧均勻分布在上模具殼體下側面和上模板之間，彈簧兩端分別固定在上模板和上模具殼體上。

進一步地，所述下模具包含下模具殼體、下模板、下模板彈簧、下模具壓柱，下模板滑動設置在下模具殼體內并能夠沿著下模具殼體內壁上下滑動，下模具壓柱下端固定在下模板下側，下模具壓柱下端穿過下模具殼體下側并且滑動設置在下模具殼體上，若干下模板彈簧均勻分布在下模具殼體下側面和下模板之間，彈簧兩端分別固定在下模板和下模具殼體上。

進一步地，所述機架兩側設置有豎直向上延伸的擋板，擋板邊沿設置有光柵傳感器，當手觸碰到光柵傳感器時，沖折一體機停止工作。

本實用新型與現有技術相比，具有以下優點和效果：結構簡單、制造成本低廉，將傳統的沖切和彎折兩道工序簡化在一臺設備上來完成，簡化了生產流程，提高了生產效率，并且減少了中間中轉環節的人力支出。

附圖說明

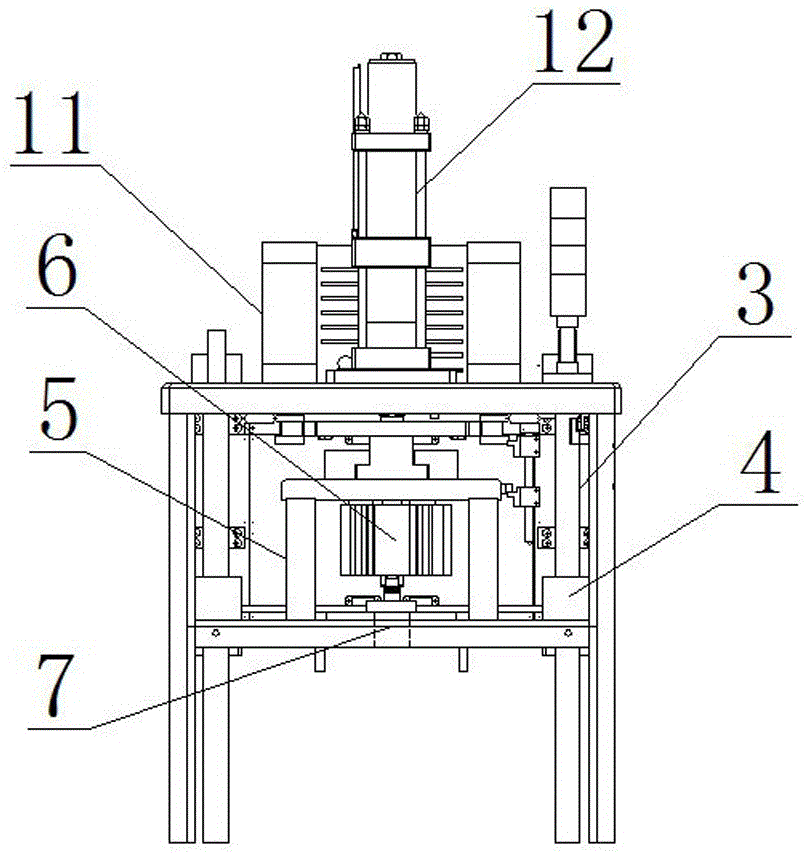

圖1是本實用新型的沖折一體機的示意圖。

圖2是本實用新型的沖折一體機的上端內部示意圖。

圖3是本實用新型的沖折一體機的下端內部示意圖。

圖4是本實用新型的沖折一體機的模具示意圖。

具體實施方式

下面結合附圖并通過實施例對本實用新型作進一步的詳細說明，以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。

如圖所示，本實用新型的一種沖折一體機，包含機架1、沖壓氣缸2、哥林柱3、導套4、沖切塊5、上模氣缸6、上推塊7、下模氣缸8和下推塊9，沖壓氣缸2豎直設置固定在機架1上側，沖切塊5上端固定在沖壓氣缸2下端由沖壓氣缸2驅動沿豎直方向滑動，哥林柱3豎直設置并且哥林柱3上端固定在沖切塊5兩側，哥林柱3下端滑動設置在導套4內，導套4固定在機架1上，沖切塊5下側設置有用于容納上模氣缸6容腔，上模氣缸6固定在沖切塊5下側容腔內，下推塊7固定在上模氣缸6上，下模氣缸8豎直固定在機架1下側，下推塊9固定在下模氣缸8上由下模氣缸8驅動，模具10設置在機架1工作平臺上。

沖壓氣缸2包含兩個普通氣缸11和一個加壓氣缸12，兩個普通氣缸11豎直設置在機架1上端兩側，加壓氣缸12豎直固定在機架1上側中間。

模具10包含上模具和下模具。上模具包含上模具殼體13、上模板14、上模板彈簧15、上模具壓柱16，上模板14滑動設置在上模具殼體13內并能夠沿著上模具殼體13內壁上下滑動，上模具壓柱16下端固定在上模板14上側，上模具壓柱16上端穿過上模具殼體13上側并且滑動設置在上模具殼體13上，若干上模板彈簧15均勻分布在上模具殼體13下側面和上模板14之間，彈簧15兩端分別固定在上模板14和上模具殼體13上。

下模具包含下模具殼體17、下模板18、下模板彈簧19、下模具壓柱20，下模板18滑動設置在下模具殼體17內并能夠沿著下模具殼體17內壁上下滑動，下模具壓柱20下端固定在下模板18下側，下模具壓柱20下端穿過下模具殼體17下側并且滑動設置在下模具殼體17上，若干下模板彈簧19均勻分布在下模具殼體17下側面和下模板18之間，彈簧兩端分別固定在下模板18和下模具殼體17上。

機架1兩側設置有豎直向上延伸的擋板21，擋板21邊沿設置有光柵傳感器22，當手觸碰到光柵傳感器22時，沖折一體機停止工作。

本說明書中所描述的以上內容僅僅是對本實用新型所作的舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種修改或補充或采用類似的方式替代，只要不偏離本實用新型說明書的內容或者超越本權利要求書所定義的范圍，均應屬于本實用新型的保護范圍。
