本實用新型涉及五金技術領域，具體為一種高效擴孔機。

背景技術：

在現有的技術中，大部分軸與孔位過盈配合，對于孔徑精準度難控制，都是人力或工具對孔徑進行有效的測量，目前市場上的擴孔機都是單軸作用對蓋孔進行擴張，由于機器長時間的使用，轉軸發生震動會有偏差影響到尺寸，而且一般的擴孔機都是接近數值再進行人工測量，費時費力。

技術實現要素：

本實用新型的目的在于提供一種高效擴孔機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種高效擴孔機，包括固定臺，所述固定臺的側面與固定架的一側固定連接，所述固定架的右側固定安裝有第一電機，所述第一電機的輸出軸貫并穿伸至固定架的內腔，所述第一電機的輸出軸固定套裝有轉軸，所述轉軸的外沿固定安裝有傳送齒輪，所述固定架的頂端滑動套裝置有移動架，所述移動架的一端貫穿并延伸至固定架右側的外部固定安裝有平衡裝置，所述移動架遠離平衡裝置的一端固定安裝有第二電機，所述第二電機的輸出軸與擴孔套固定連接，所述固定套底端固定安裝有擴孔桿，所述擴孔桿固定安裝有位于固定臺上方的擴孔裝置。

優選的，所述擴孔裝置包括移動槽，所述移動槽的一端固定連接有固定塊，所述移動槽遠離固定塊的一端滑動套接有移動桿，所述移動桿固定安裝在擴孔柱的上表面，所述固定塊通過拉簧與擴孔柱傳動連接，所述擴孔柱通過安裝有至少兩個，且擴孔柱通過壓縮彈簧傳動連接，所述擴孔柱遠離移動桿的一端固定安裝有擴孔軸，所述擴孔柱的底部設置有滑槽，所述滑槽與位于擴孔柱下方的限位塊滑動套接。

優選的，所述擴孔柱以限位塊的縱向軸心對稱。

優選的，所述移動架位于固定架內側的頂部滑動安裝有轉軸，所述移動架通過傳送帶與第一電機傳動連接。

優選的，所述固定臺的中部設置有位于擴孔裝置下方的過濾網，所述過濾網的下方設置有排渣管。

與現有技術相比，本實用新型的有益效果是：該高效擴孔機，通過第二電機的輸出軸帶動擴孔桿轉動，再通過轉動桿帶動擴孔裝置進行擴孔，通過壓縮彈簧傳動位于擴孔裝置兩端的擴孔柱，使得擴孔柱以離心力轉動，通過拉簧使得固定塊和移動桿，對擴孔柱的擴孔尺寸進行限制，根據離心力使得擴孔柱不斷的向兩端移動對蓋孔進行擴張，達到控制尺寸的效果，一次性完成擴孔大小，降低了誤差發生的概率。

附圖說明

圖1為本實用新型結構擴孔機正面剖切示意圖；

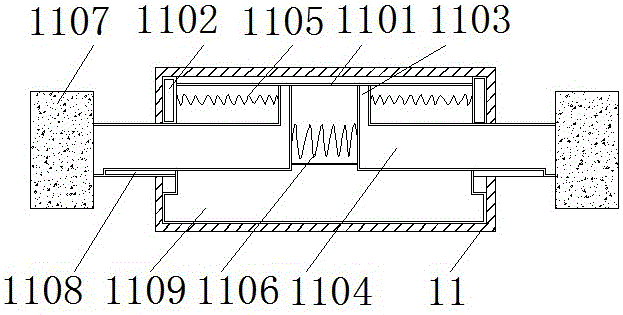

圖2為本實用新型結構擴孔裝置正面剖切示意圖。

圖中：1固定臺、2固定架、3第一電機、4轉軸、5傳送齒輪、6移動架、7平衡裝置、8第二電機、9擴孔套、10擴孔桿、11擴孔裝置、1101移動槽、1102固定塊、1103移動桿、1104擴孔柱、1105拉簧、1106壓縮彈簧、1107擴孔軸、1108滑槽、1109限位塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種高效擴孔機，包括固定臺1，固定臺1的中部設置有位于擴孔裝置11下方的過濾網，過濾網的下方設置有排渣管，通過設置在固定臺1內腔的過濾網和排渣口對擴孔的雜質進行有效的收集和排放，固定臺1的側面與固定架2的一側固定連接，固定架2的右側固定安裝有第一電機3，第一電機3的輸出軸貫穿伸并至固定架2的內腔，第一電機3的輸出軸固定套裝有轉軸4，轉軸4的外沿固定安裝有傳送齒輪5，固定架2的頂端滑動套裝置有移動架6，移動架6位于固定架2內側的頂部滑動安裝有轉軸4，移動架6通過傳送帶與第一電機3傳動連接，通過第一電機3帶動移動架6上下移動，進行有效的擴孔，移動架6的一端貫穿并延伸至固定架2右側的外部固定安裝有平衡裝置7，移動架6遠離平衡裝置7的一端固定安裝有第二電機8，第二電機8的輸出軸與擴孔套9固定連接，固定套9底端固定安裝有擴孔桿10，擴孔桿10固定安裝有位于固定臺1上方的擴孔裝置11，擴孔裝置11包括移動槽1101，移動槽1101的一端固定連接有固定塊1102，移動槽1101遠離固定塊1102的一端滑動套接有移動桿1103，移動桿1103固定安裝在擴孔柱1104的上表面，通過固定塊1102對擴孔柱1104擴孔的尺寸進行限制，固定塊1102通過拉簧1105與擴孔柱1104傳動連接，擴孔柱1104通過安裝有至少兩個，通過擴孔柱1104的離心力作用對蓋孔進行擴大，提高擴孔效率，擴孔柱1104以限位塊1109的縱向軸心對稱，使得擴孔柱1104與蓋孔的外沿距離均等，擴孔尺寸均稱，且擴孔柱1104通過壓縮彈簧1106傳動連接，通過壓縮彈簧1106與離心力的作用，提高擴孔軸1107與孔壁的摩擦力，擴孔柱1104遠離移動桿1103的一端固定安裝有擴孔軸1107，擴孔柱1104的底部設置有滑槽1108，滑槽1108與位于擴孔柱1104下方的限位塊1109滑動套接，使得擴孔柱1104水平左右移動，提高擴孔的精準度。

工作原理：使用時，通過控制臺打開第一電機3，使得第一電機3通過傳送帶帶動移動架6下移，通過第二電機8轉動帶動擴孔裝置11轉動進行擴孔，通過壓縮彈簧1106以離心力的作用拉伸，再由移動槽1101和限位塊1109使得擴孔柱1104保持水平左右移動，對蓋孔進行擴張，通過固定塊1102與拉簧1105的作用，使得移動桿1103做水平移動至固定塊1102的一側，固定擴孔的尺寸。
