本實用新型涉及一種鋁型材加工設備，尤其涉及的是一種上下移動式防護罩結構。

背景技術：

現有的鋁型材加工設備的主軸結構的防護罩結構是通過將防護罩鉸接在固定板上，再利用氣缸帶動防護罩沿鉸接點翻轉實現防護罩處于打開狀態或保護狀態。因為防護罩打開時是通過氣缸帶動沿鉸接點實現翻轉的，防護罩從豎直狀態翻轉至水平狀態，在防護罩打開的過程中，容易打到操作人員，存在一定的安全隱患，不能滿足使用要求。

因此，現有技術還有待于改進和發展。

技術實現要素：

本實用新型的目的在于提供一種上下移動式防護罩結構，旨在解決現有的主軸結構的防護罩結構通過氣缸帶動防護罩沿鉸接點翻轉實現打開的，打開過程中容易打到操作人員，存在安全隱患的問題。

本實用新型的技術方案如下：

一種上下移動式防護罩結構，其中，包括：

支撐整個結構的固定側板；

設置在固定側板上的防護罩；

帶動防護罩沿固定側板上下移動使防護罩處于保護位置或打開位置的動力裝置。

所述的上下移動式防護罩結構，其中，所述固定側板設置成三側邊封閉的框架結構，防護罩設置在固定側板上，防護罩與固定側板形成四側面封閉、上下兩端面開放的中空框架結構，主軸結構設置在由防護罩和固定側板形成的上下兩端面開放的中空框架結構內，四個封閉側面實現對主軸結構的保護。

所述的上下移動式防護罩結構，其中，所述動力裝置采用氣缸，氣缸的氣缸軸與防護罩連接，帶動防護罩實現上下升降。

所述的上下移動式防護罩結構，其中，所述固定側板與防護罩之間通過導軌滑塊結構連接，氣缸帶動防護罩沿導軌滑塊結構上下升降。

所述的上下移動式防護罩結構，其中，所述導軌滑塊結構包括設置在固定側板上的固定滑塊和設置在防護罩上的導軌，導軌卡合在固定滑塊內，氣缸帶動防護罩上下升降，導軌卡合在固定滑塊內上下滑動。

所述的上下移動式防護罩結構，其中，所述固定滑塊設置6個，其中三個固定滑塊設置在固定側板的一側，另外三個固定滑塊設置在固定側板的另一相對側，同一側的三個固定滑塊上下對齊垂直設置；所述導軌設置兩個，其中一個導軌與其中一側的三個固定滑塊卡合滑動連接，另一個導軌與另一側的三個固定滑塊卡合滑動連接。

所述的上下移動式防護罩結構，其中，在防護罩上設置有觀察窗。

本實用新型的有益效果：本實用新型通過提供一種上下移動式防護罩結構，采用垂直升降的滑軌式防護罩結構，由氣缸帶動防護罩沿滑軌上下升降，當防護罩需要處于保護主軸結構狀態時，通過氣缸帶動防護罩下降，使防護罩對主軸結構進行保護，當不需要保護主軸結構時，通過氣缸帶動防護罩上升，使防護罩實現打開狀態；通過設置垂直升降的滑軌式防護罩結構代替翻轉式的防護罩結構，防護罩通過上下升降實現移動，避免防護罩在移動過程中打到操作人員，消除安全隱患；整個下移動式防護罩結構的結構簡單，設置合理，滿足使用要求。

附圖說明

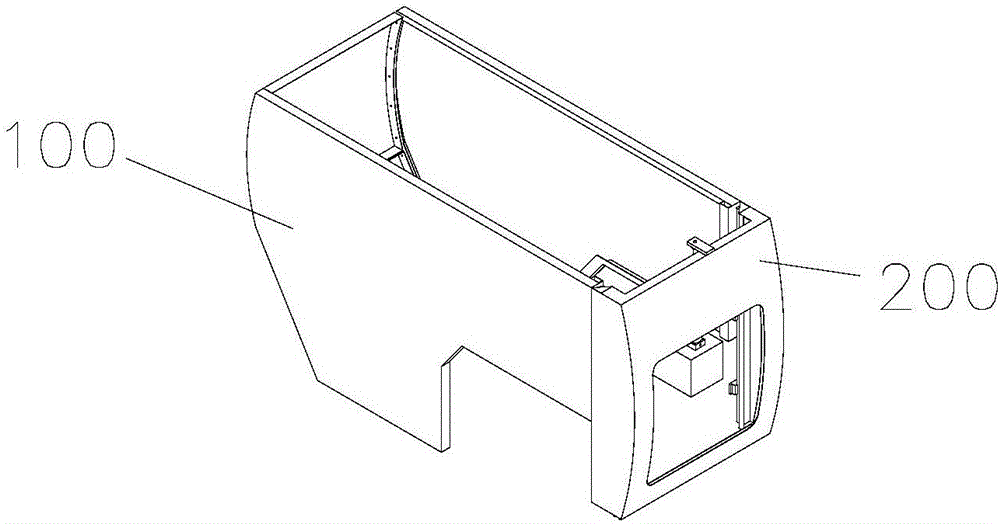

圖1是本實用新型中上下移動式防護罩結構的結構示意圖一。

圖2是本實用新型中上下移動式防護罩結構的結構示意圖二。

圖3是本實用新型中防護罩的結構示意圖一。

圖4是本實用新型中防護罩的結構示意圖二。

具體實施方式

為使本實用新型的目的、技術方案及優點更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。

如圖1-4所示，一種上下移動式防護罩結構，包括：

支撐整個結構的固定側板100；

設置在固定側板100上的防護罩200；

帶動防護罩200沿固定側板100上下移動使防護罩處于保護位置或打開位置的動力裝置300。

本實施例中，所述固定側板100設置成三側邊封閉的框架結構，防護罩200設置在固定側板100上，防護罩200與固定側板100形成四側面封閉、上下兩端面開放的中空框架結構，主軸結構設置在由防護罩200和固定側板100形成的上下兩端面開放的中空框架結構內，四個封閉側面實現對主軸結構的保護。

本實施例中，所述動力裝置300采用氣缸，氣缸的氣缸軸與防護罩200連接，帶動防護罩200實現上下升降。

為了使防護罩2000在上下升降的過程中更加平穩，固定側板100與防護罩200之間通過導軌滑塊結構連接，氣缸帶動防護罩200沿導軌滑塊結構上下升降，導軌滑塊結構在防護罩200升降過程中起到限位導向的作用。具體地，所述導軌滑塊結構包括設置在固定側板100上的固定滑塊410和設置在防護罩200上的導軌420，導軌420卡合在固定滑塊410內，氣缸帶動防護罩200上下升降，導軌420卡合在固定滑塊410內上下滑動。本實施例中，為了使防護罩200在上下升降的過程中受力平衡，所述固定滑塊410設置6個，其中三個固定滑塊410設置在固定側板100的一側，另外三個固定滑塊410設置在固定側板100的另一相對側，同一側的三個固定滑塊410上下對齊垂直設置，所述導軌420設置兩個，其中一個導軌420與其中一側的三個固定滑塊410卡合滑動連接，另一個導軌420與另一側的三個固定滑塊410卡合滑動連接。

為了方便觀察主軸結構的狀態，在防護罩200上設置有觀察窗210。

本上下移動式防護罩結構采用垂直升降的滑軌式防護罩結構，由氣缸帶動防護罩沿滑軌上下升降，當防護罩需要處于保護主軸結構狀態時，通過氣缸帶動防護罩下降，使防護罩對主軸結構進行保護，當不需要保護主軸結構時，通過氣缸帶動防護罩上升，使防護罩實現打開狀態；通過設置垂直升降的滑軌式防護罩結構代替翻轉式的防護罩結構，防護罩通過上下升降實現移動，避免防護罩在移動過程中打到操作人員，消除安全隱患；整個下移動式防護罩結構的結構簡單，設置合理，滿足使用要求。

應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
