本實用新型是一種鉸刀，特別涉及一種高強度階梯鉸刀。

背景技術：

現有技術中的加工盲孔或通孔時，往往需要因刀具性能不佳，加工精度不高。

中國專利201610217242.5，公開一種錐度球頭銑刀，其包括：頭部、與該頭部連接的頸部、以及與該頸部連接的柄部，其中，所述頭部設有排屑槽、用于形成該排屑槽的實體部分、以及在該排屑槽和實體部分的交線處形成切削刃，其中，所述切削刃設有前刀面和后刀面，所述切削刃的前刀面與加工件接觸具有前角，所述切削刃的后刀面與加工件接觸具有兩個后角，分別為第一后角和第二后角。此結構的使用強度和使用性能相對不高，無法滿足現有的需求。

技術實現要素：

本實用新型主要是解決現有技術中存在的不足，結構緊湊，而且提升操作精度，使用環境適配性高的一種高強度階梯鉸刀。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種高強度階梯鉸刀，包括刀柄，所述的刀柄的左端設有切屑端，所述的切屑端包括一級切屑端，所述的一級切屑端的外端設有二級切屑端，所述的二級切屑端的外端設有三級切屑端，所述的三級切屑端的直徑小于二級切屑端的直徑，所述的二級切屑端的直徑小于一級切屑端的直徑，所述的刀柄中設有延伸至三級切屑端的鉆頭，所述的刀柄與切屑端呈整體分布；

所述的切屑端的長度：刀柄的長度＝1：7.8；

所述的切屑端的外壁設有呈螺旋狀均布的切屑槽，所述的切屑槽的左端延伸至三級切屑端的左側壁，所述的切屑槽的右端延伸至刀柄；

所述的三級切屑端的左側壁設有與切屑槽數量相等的刀頭，所述的鉆頭設在刀柄的中心位。

作為優選，所述的三級切屑端與二級切屑端間、二級切屑端與一級切屑端間、一級切屑端與刀柄間分別通過橫截面呈梯狀的過渡端連接，所述的一級切屑端的左側壁與二級切屑端間設有擋接平臺，所述的過渡端的夾角為90度。

作為優選，鉸刀的材質為不銹鋼，所述的刀頭呈端面開刃。

因此，本實用新型提供的一種高強度階梯鉸刀，結構緊湊，性能出色，提高產品質量。

附圖說明

圖1是本實用新型的結構示意圖；

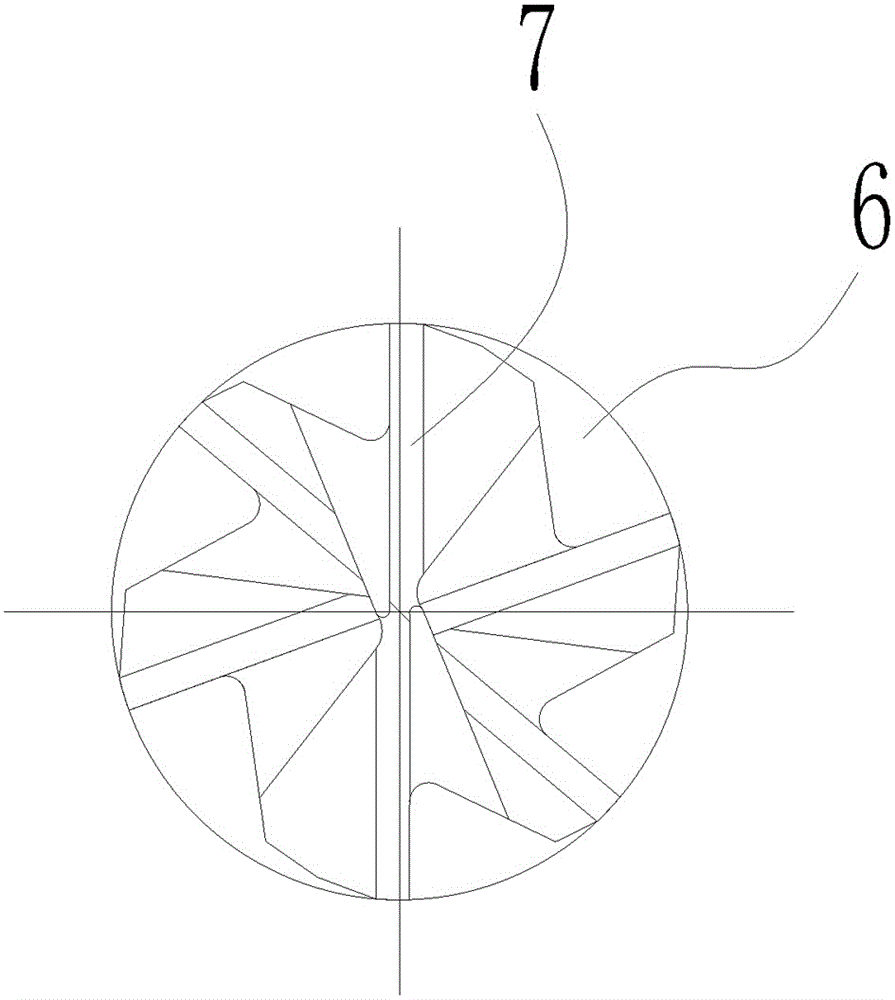

圖2是本實用新型的側視結構示意圖。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：如圖1和圖2所示，一種高強度階梯鉸刀，包括刀柄1，所述的刀柄1的左端設有切屑端，所述的切屑端包括一級切屑端3，所述的一級切屑端3的外端設有二級切屑端4，所述的二級切屑端4的外端設有三級切屑端5，所述的三級切屑端5的直徑小于二級切屑端4的直徑，所述的二級切屑端4的直徑小于一級切屑端3的直徑，所述的刀柄1中設有延伸至三級切屑端5的鉆頭2，所述的刀柄1與切屑端呈整體分布；

所述的切屑端的長度：刀柄1的長度＝1：7.8；

所述的切屑端的外壁設有呈螺旋狀均布的切屑槽6，所述的切屑槽6的左端延伸至三級切屑端5的左側壁，所述的切屑槽6的右端延伸至刀柄1；

所述的三級切屑端5的左側壁設有與切屑槽6數量相等的刀頭7，所述的鉆頭2設在刀柄1的中心位。

所述的三級切屑端5與二級切屑端4間、二級切屑端4與一級切屑端3間、一級切屑端3與刀柄1間分別通過橫截面呈梯狀的過渡端8連接，所述的一級切屑端3的左側壁與二級切屑端4間設有擋接平臺9，所述的過渡端8的夾角為90度。

鉸刀的材質為不銹鋼，所述的刀頭7呈端面開刃。
