本實用新型涉及工裝夾具，特別涉及一種軌道車輛設備艙金屬電線槽焊接工裝。

背景技術：

2015年叢林龍口叢林中德車體系統工程有限公司申請了《軌道交通車輛用電線槽焊接工裝》(專利號：201521109625.8)，其涉及一種平板結構電線槽的焊接工裝，但此專利中涉及的電線槽占據空間大。為了適應標準動車組的使用要求，綜合考慮設備艙電線數量和電線槽安裝所需要的空間尺寸，設計了一種空間立體結構形式的電線槽，適用于不同的車型，不同的安裝位置，較之以往的平板結構，節省了空間，更加實用。為了保證此電線槽的焊接質量，通過對產品的生產工藝分析，設計出了一種結構簡單的電線槽焊接工裝，并有效解決了產品焊接變形的問題。

技術實現要素：

本實用新型所要解決的技術問題是提供一種軌道車輛設備艙金屬電線槽焊接工裝，能提升承載能力和強度，產品結構靈活多樣；且本裝置縮短了設計周期、節約成本、安裝與調試簡單。

本實用新型解決上述技術問題的技術方案如下：一種軌道車輛設備艙金屬電線槽焊接工裝，包括底座和由前到后依次固定在所述底座上端的第一支撐架、第二支撐架、第三支撐架和第四支撐架，所述第二支撐架的上端設置有水平放置的第一鐵板，所述第一支撐架的上端設置有第二鐵板，所述第二鐵板沿其后側傾斜向下靠近所述第一鐵板，所述第三支撐架的上端設置有第三鐵板，所述第三鐵板沿其前側傾斜向下靠近所述第一鐵板，所述第四支撐架的上端設置有與所述第三鐵板的頂端齊平的第四鐵板，且所述第四鐵板水平放置，所述第一鐵板、第二鐵板、第三鐵板和第四鐵板的上端設置有待加工的工件。

本實用新型的有益效果是：底座和第一支撐架、第二支撐架、第三支撐架和第四支撐架固定連接，第一鐵板、第二鐵板、第三鐵板和第四鐵板分別與第二支撐架、第一支撐架、第三支撐架和第四支撐架固定連接，整體結構穩固，便于對工件進行承載和加工焊接；且本裝置底部結構簡單，縮短了整體的設計周期，能降低成本，便于進行安裝與調試。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，所述第一支撐架、第二支撐架、第三支撐架和第四支撐架與所述底座通過焊接固定連接。

采用上述進一步方案的有益效果是：結構簡單、使得整體結構穩固，能提升工裝的承載能力和強度。

進一步，所述第一鐵板、第二鐵板、第三鐵板和第四鐵板分別與所述第二支撐架、第一支撐架、第三支撐架和第四支撐架通過焊接固定連接。

采用上述進一步方案的有益效果是：結構簡單、使得整體結構穩固，能提升工裝的承載能力和強度。

進一步，所述工件上對應所述第一鐵板和第二鐵板之間的間隙處、第一鐵板和第三鐵板之間的間隙處、以及第三鐵板和第四鐵板之間的間隙處均焊接有補板。

采用上述進一步方案的有益效果是：補板使得工件整體更加穩固，提升承載能力和強度。

進一步，所述底座對應第一支撐架處的兩端均設置有第一支撐座，兩個第一支撐座的上端均設置有第一固定鋁板，所述工件前側的第一電線槽吊耳的兩端向下延伸分別與兩個所述第一固定鋁板通過定位銷連接；所述底座對應第二支撐架處的兩端均設置有第二支撐座，兩個第二支撐座的上端均設置有第二固定鋁板，所述工件中部的第二電線槽吊耳的兩端向下延伸分別與兩個所述第二固定鋁板通過定位銷連接。

采用上述進一步方案的有益效果是：通過定位銷實現對第一電線槽吊耳和第二電線槽吊耳進行定位，便于對工件進行快速焊接加工。

進一步，所述工件的結構與所述第一鐵板、第二鐵板、第三鐵板和第四鐵板的上端面結構一致，并通過多個F鉗將工件緊固在第一鐵板、第二鐵板、第三鐵板和第四鐵板上。

采用上述進一步方案的有益效果是：通過多個F鉗將工件緊固在第一鐵板、第二鐵板、第三鐵板和第四鐵板上，使得工件結構穩固，提升了焊接的精準性。

附圖說明

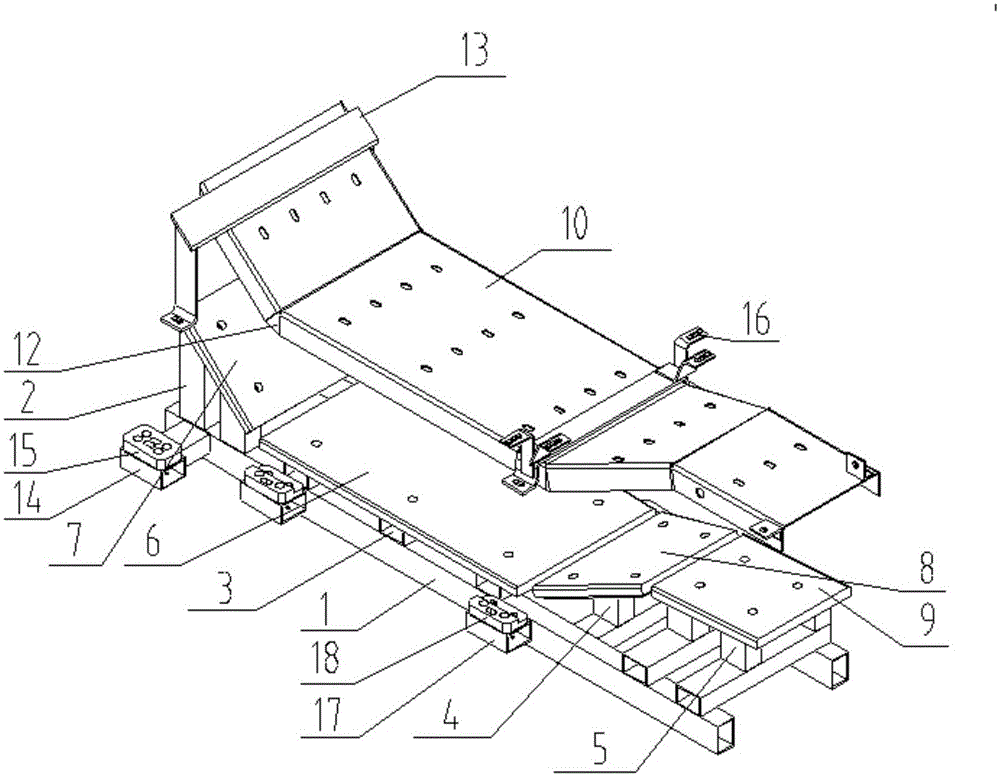

圖1為本實用新型一種軌道車輛設備艙金屬電線槽焊接工裝放置工件的主視圖；

圖2為本實用新型一種軌道車輛設備艙金屬電線槽焊接工裝和工件的結構拆分圖；

圖3為第一鐵板、第二鐵板、第三鐵板和第四鐵板的俯視圖；

圖4為圖3的AA剖視圖；

圖5為底座、第一支撐架、第二支撐架、第三支撐架、第四支撐架、第二鐵板、第三鐵板和第四鐵板的結構示意圖；

圖6為底座、第一支撐架、第二支撐架、第三支撐架和第四支撐架的結構示意圖；

圖7為F鉗夾持工件的結構示意圖；

圖8為工件的主視圖。

附圖中，各標號所代表的部件列表如下：

1、底座，2、第一支撐架，3、第二支撐架，4、第三支撐架，5、第四支撐架，6、第一鐵板，7、第二鐵板，8、第三鐵板，9、第四鐵板，10、工件，11、F鉗，12、補板，13、第一電線槽吊耳，14、第一支撐座，15、第一固定鋁板，16、第二電線槽吊耳，17、第二支撐座，18、第二固定鋁板。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1至圖6所示，一種軌道車輛設備艙金屬電線槽焊接工裝，包括底座1和由前到后依次固定在所述底座1上端的第一支撐架2、第二支撐架3、第三支撐架4和第四支撐架5，所述第二支撐架3的上端設置有水平放置的第一鐵板6，所述第一支撐架2的上端設置有第二鐵板7，所述第二鐵板7沿其后側傾斜向下靠近所述第一鐵板6，所述第三支撐架4的上端設置有第三鐵板8，所述第三鐵板8沿其前側傾斜向下靠近所述第一鐵板6，所述第四支撐架5的上端設置有與所述第三鐵板8的頂端齊平的第四鐵板9，且所述第四鐵板9水平放置，所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9的上端設置有待加工的工件10；

底座1和第一支撐架2、第二支撐架3、第三支撐架4和第四支撐架5固定連接，第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9分別與第二支撐架3、第一支撐架1、第三支撐架4和第四支撐架5固定連接，整體結構穩固，能提升承載能力和強度，產品結構靈活多樣；且本裝置底部結構簡單，縮短了整體的設計周期，能降低成本，便于進行安裝與調試。

優選的，所述第一支撐架2、第二支撐架3、第三支撐架4和第四支撐架5與所述底座1通過焊接固定連接；使得整體結構穩固，能提升承載能力和強度。

優選的，所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9分別與所述第二支撐架3、第一支撐架2、第三支撐架4和第四支撐架5通過焊接固定連接；使得整體結構穩固，能提升承載能力和強度。

優選的，所述工件10與所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9均通過螺釘連接；使得整體結構穩固，既能提升承載能力和強度；同時能使產品結構的靈活多樣。

優選的，所述工件10的結構與所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9的上端面結構一致；工件10與所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9構建成整體，使得整體結構穩固，既能提升承載能力和強度。

優選的，所述工件10上對應所述第一鐵板6和第二鐵板7之間的間隙處、第一鐵板6和第三鐵板8之間的間隙處、以及第三鐵板8和第四鐵板9之間的間隙處均焊接有補板12；補板12使得工件10整體更加穩固，提升承載能力和強度。

優選的，所述底座1對應第一支撐架2處的兩端均設置有第一支撐座14，兩個第一支撐座14的上端均設置有第一固定鋁板15，所述工件10前側的第一電線槽吊耳13的兩端向下延伸分別與兩個所述第一固定鋁板15通過定位銷連接；所述底座1對應第二支撐架3處的兩端均設置有第二支撐座17，兩個第二支撐座17的上端均設置有第二固定鋁板18，所述工件10中部的第二電線槽吊耳16的兩端向下延伸分別與兩個所述第二固定鋁板18通過定位銷連接；通過定位銷實現對第一電線槽吊耳13和第二電線槽吊耳16進行定位，便于對工件10進行快速焊接加工。

優選的，所述工件10的結構與所述第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9的上端面結構一致，并通過多個F鉗11將工件10緊固在第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9上；通過多個F鉗11將工件緊固在第一鐵板6、第二鐵板7、第三鐵板8和第四鐵板9上，使得工件10結構穩固，提升了焊接的精準性，同時對焊接胎具的角度進行了2°的調整，考慮到焊接收縮量及焊接變形的影響。
