本實用新型涉及一種夾具，特別涉及一種口模夾具，屬于玻璃模具生產技術領域。

背景技術：

玻璃模具鑄造成型后，需要分別對內腔和外表面進行加工，外表面的加工通常包括車銑切削加工，這類加工切削力大，因此夾持口模的夾具需要對口模施加足夠的加持力以固定口模。但是又由于口模是由兩半模組合而成，所以現有設計的夾具為了能夠很好的夾持口模，設計了較高的徑向加持力。這樣一來，容易造成口模外表面的損傷以及定位精度的降低。

技術實現要素：

針對現有技術的問題，本實用新型提供了一種口模夾具，提高夾持進度并減少對模具本身的損傷。

本實用新型技術方案如下：一種口模夾具，包括夾具本體和穿設在夾具本體內的絲桿，所述夾具本體內固定有與所述絲桿配合的螺紋塊，所述絲桿的頭端伸出夾具本體并設有可轉動的拉塊，所述拉塊與絲桿的軸向相對位置固定，所述夾具本體的外部設有夾頭，所述夾頭與拉塊間為口模夾持部。

在本實用新型的一個具體實施例中，所述螺紋塊設有平行布置的兩塊。

在本實用新型的一個具體實施例中，所述絲桿的尾端伸出夾具本體并連接有手動搖把。

本實用新型所提供的技術方案的優點在于，利用口模內腔的特殊形狀，采用內固定方式，將口模夾持在由夾頭與拉塊構成的口模夾持部?jī)?nèi)，避免了對口模外表面的徑向施力，改為軸向壓力減少外表面的損傷，另外夾頭可適應口模尺寸加工，對口模具起定位作用。

附圖說明

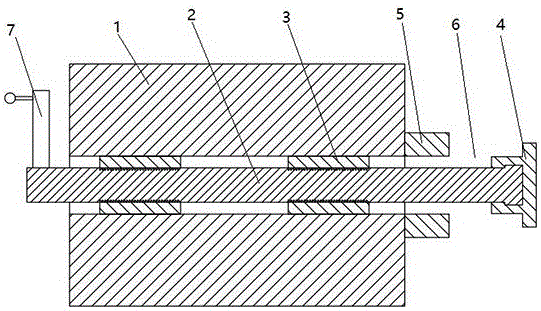

圖1為本實用新型結構示意圖。

具體實施方式

下面結合實施例對本實用新型作進一步說明，但不作為對本實用新型的限定。

請結合圖1，本實施例所公開的口模夾具，包括夾具本體1，夾具本體1可設置成長方體狀以便于其本身在機床上的安裝定位。在夾具本體1內穿設的絲桿2，夾具本體1內固定有與絲桿2配合的前后兩個并行設置的螺紋塊3，絲桿2與螺紋塊3構成絲桿運動副并具能實現自鎖。絲桿2的頭端伸出夾具本體1，絲桿2頭端還設有可轉動的拉塊4，拉塊4與絲桿2的軸向相對位置固定。拉塊4為頭大尾小的T型結構，夾具本體1的外部設有夾頭5，夾頭5與拉塊4間為口模夾持部6。絲桿2的尾端伸出夾具本體1并連接有手動搖把7，由手搖把手7的轉動帶動絲桿2的旋轉，進而構成絲桿2的伸縮。

夾持時，將兩半口模拼合套設在拉塊上，T型拉塊與口模內腔配合，轉動絲桿的手搖把手，將拉塊向夾具本體拉動，口模的一端嵌入夾頭中，從而將口模固定在夾頭與拉塊間為構成的口模夾持部?jī)?nèi)。加工完成后，反向轉動手搖把手即可松開口模。
