本實用新型涉及一種機械成型技術領域，特別是指一種其成型單位可各自獨立做二維動作，而簡化調機及縮短移動距離，并能分別動作，加快進退刀動作的線材成型裝置。

背景技術：

一般現有的線材成型裝置，如中國臺灣申請第099206956號《刀座旋轉式線材成型機》實用新型專利，其公開有：一種刀座旋轉式線材成型機，其在一機臺上設一工作平臺，該工作平臺上設一轉盤，該轉盤上設多組上、下相對分設的推切裝置，這些推切裝置一端上分別設有一成型刀具，該轉盤受一驅動裝置驅動而能產生旋轉運動，該工作平臺在對應各推切裝置的另一端環設有數量與這些推切裝置相等的驅動器，使該驅動器可驅動該推切裝置的成型刀具進行線材彎折、卷曲、切斷的工作；使用時，可通過該轉盤的旋轉，不斷地將各推切裝置的成型刀具旋轉帶到不同角度上，利用該驅動器的驅動進行不同角度的線材彎折、卷曲、切斷的工作。

然而，該現有的線材成型裝置的刀座僅能上、下直線運動，無法各自獨立做二維動作，導致無法簡化調機及縮短移動距離，以及加快進退刀的動作。

技術實現要素：

有鑒于此，本案發明人本于多年從事相關產品的制造開發與設計經驗，針對上述的目標，詳加設計與審慎評估后，終得一確具實用性的本實用新型。

本實用新型的主要目的，在于提供一種線材成型裝置，其成型單位可各自獨立做二維動作，而簡化調機及縮短移動距離，并能分別動作，加快進退刀的動作。

為達上述目的，本實用新型的線材成型裝置，其包括：一基座及四個成型單位；其中，該基座中央設有一線材出料口，用以供線材出料；這些成型單位在該基座的四邊角上分別設有一活動面板，該活動面板設有一可在該基座上左、右移動的下面板，該下面板頂面設有一可在該下面板頂面上、下移動的上面板，該上面板前端設有多個并排的刀座，后端則設有一上下驅動器，該上下驅動器可驅動該上面板在該下面板上做上、下移動，該基座背面在各下面板背部設有一左右驅動器，該左右驅動器可驅動該上、下面板在該基座上同時做左、右移動；借此，通過該上下驅動器、該左右驅動器的驅動，使該上、下面板做上、下、左、右移動的二維動作，而借由該上、下面板的二維動作，可帶動刀座的刀具，對線材出料口的線材做二維的加工，如此，可簡化調機及縮短移動距離，并能分別動作，加快進退刀的動作。

其中，各活動面板以與該基座呈45度角度、135度角度、225度角度和315度角度設在該基座的四邊角上。

其中，各刀座的刀具為一制作彈簧的成型刀具。

本實用新型可簡化調機及縮短移動距離，并能分別動作，加快進退刀的動作。

附圖說明

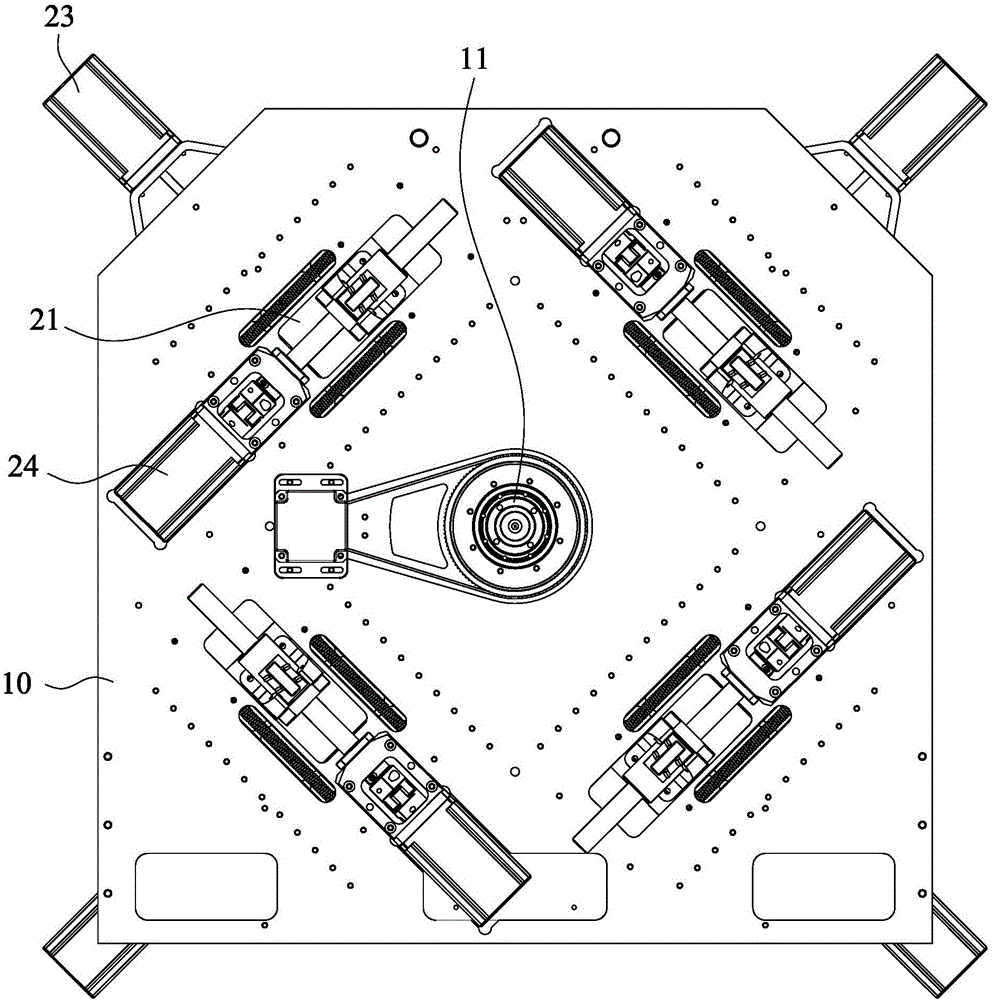

圖1：本實用新型的線材成型裝置的正面示意圖；

圖2：本實用新型的線材成型裝置的背面示意圖；

圖3：本實用新型的線材成型裝置的動作示意圖；

圖4A、4B、4C、4D、4E、4F：本實用新型的線材成型裝置的各種動作示意圖。

附圖標記說明

10 基座

20 成型單位

11 線材出料口

21 活動面板

22 刀座

23 上下驅動器

24 左右驅動器

211 下面板

212 上面板

2121 滑軌

2111 滑軌

具體實施方式

為便貴審查員能對本實用新型的目的、形狀、構造裝置特征及其功效，做更進一步的認識與了解，現根據實施例配合附圖，詳細說明如下：

本實用新型提供一種線材成型裝置，請參閱圖1、2、3所示，本實用新型的線材成型裝置，其包括：一基座10及多個成型單位20。

其中，該基座10中央設有一線材出料口11，用以供線材出料。

這些成型單位20在該基座10的四邊角上分別設有一活動面板21，各活動面板21設有一可在該基座10上左、右移動的下面板211，該下面板211頂面設有一可在該下面板211頂面上、下移動的上面板212，該上面板212前端設有多個并排的刀座22，后端則設有一上下驅動器23，該上下驅動器23可驅動該上面板212在該下面板211上做上、下移動，該基座10背面在各下面板211背部設有一左右驅動器24，該左右驅動器24可驅動該上、下面板212、211在該基座10上同時做左、右移動。

借由上述的裝置，使用時，通過該上下驅動器23、該左右驅動器24的驅動，使該上面板212、下面板211做上、下、左、右移動的二維(2D)動作，而借由該上面板212、下面板211的二維動作，可帶動刀座22的刀具，對線材出料口11的線材做二維的加工，如此，可簡化調機及縮短移動距離，并能分別動作，加快進退刀的動作。

請?jiān)賲㈤唸D1、2、3所示，各活動面板21以與基座10呈45度角度、135度角度、225度角度和315度角度設在該基座10的四邊角上，由于傳統線材成型裝置，活動面板排列為0度、45度、90度、135度、180度225度、270度和315度，通過長期經驗的發現，當活動面板位于0度與180度時，向下移動時驅動裝置的出力最小，但向上移動時，驅動裝置需花費較大的力量；當活動面板位于90度與270度時，其前后移動時，驅動裝置的出力是最小的。

因此，將活動面板21排列為45度、135度、225度和315度，選用此排列方式是取自上述的經驗，使該上下驅動器23、該左右驅動器24在左右橫移與上下移動時可以取得最平均的輸出動力。

請?jiān)賲㈤唸D1、2、3所示，該上下驅動器23、該左右驅動器24上設有一伺服馬達，利用伺服馬達驅動各活動面板21。

請?jiān)賲㈤唸D1、2、3所示，各刀座22的刀具可為一制作彈簧的成型刀具，通過成型刀具的二維(2D)動作可控制彈簧的強度，二維動作強度較強時，所制作的彈簧密度較密，二維動作強度較小時，所制作的彈簧密度較疏。

請?jiān)賲㈤唸D1、2、3所示，該上面板212設在該下面板211頂面的一滑軌2121上，因而能在該下面板211頂面上、下移動。

請?jiān)賲㈤唸D1、2、3所示，該下面板211設在該基座10的一滑軌2111上，因而能在該基座10上左、右移動。

請參閱圖4A、4B、4C、4D、4E、4F所示，通過該上下驅動器23、該左右驅動器24的驅動，使該上面板212、下面板211做上、下、左、右移動的二維(2D)動作，使兩個相對的上面板212、下面板211做上、下、左、右移動的二維(2D)動作，以不同刀座22的刀具進行制作彈簧的加工工藝(如圖4A、4B、4C所示)；或兩個相鄰的上面板212、下面板211做上、下、左、右移動的二維(2D)動作，以不同刀座22的刀具進行制作彈簧的加工工藝(如圖4D所示)；或三組的上面板212、下面板211同時做上、下、左、右移動的二維(2D)動作，進行制作彈簧的加工工藝(如圖4E所示)；或者四組的上面板212、下面板211同時做上、下、左、右移動的二維(2D)動作，進行制作彈簧的加工工藝(如圖4F所示)。

由以上詳細說明，可使本領域技術人員明了本實用新型的確可達成前述目的，實以符合專利法的規定，特提出專利申請。但以上所述者，僅為本實用新型的較佳實施例而已，當不能以此限定本實用新型的專利噢保護范圍；故，凡依本實用新型權利要求書及說明書內容所作的簡單的等效變化與修飾，都應仍屬于本實用新型專利涵蓋的范圍內。
