本實用新型屬于鉆孔設備技術領域，尤其涉及一種可控鉆進深度的變徑鉆頭。

背景技術：

在鉆孔過程中，由于一些特殊的需要或特定位置，要求對鉆孔進行孔徑擴張，現有的變徑鉆頭，如專利申請號為CN 202596582 U的一種可變徑鉆頭，包括鉆頭、鉆頭連接桿、鉆桿連接件，其特點是在鉆頭連接桿上連接一個刀片支架二，刀片支架二連接中間連接件，在中間連接件的外圓周上等距設三個卡槽，在卡槽中裝退鉆擴孔刀片支撐桿，在中間連接件后端中心孔中裝刀片支架一，在刀片支架一與鉆桿連接件連接處與退鉆擴孔刀片支撐桿之間用銷釘活動裝有退鉆擴孔刀片，并在退鉆擴孔刀片一個側面設復位彈簧，在刀片支架一的中心孔中裝有限位滑塊，在中間連接件上外圓周面上等距用銷釘活動設三個進鉆擴孔刀片支撐桿，進鉆擴孔刀片支撐桿另一端用銷釘活動連接進鉆擴孔刀片的一端，進鉆擴孔刀片另一端用銷釘與刀片支架二鉸連接，但是其存在著變徑深度不可控制，深度掌控不精確的問題。

因此，鉆孔設備領域非常需要發明一種可控鉆進深度的變徑鉆頭。

技術實現要素：

為了解決上述目的，本實用新型提供一種可控鉆進深度的變徑鉆頭，以解決現有可變徑鉆頭存在的變徑深度不可控制，深度掌控不精確的問題。

本實用新型采用的技術方案為：

一種可控鉆進深度的變徑鉆頭，包括變徑鉆頭，傳動桿，安裝口，安裝套，冷卻液裝置，安裝炳，把手，安裝座，深度控制裝置和軸流路徑，所述的變徑鉆頭通過傳動桿與安裝口連接；所述的安裝口插接在安裝套上；所述的冷卻液裝置通過軸流路徑連接變徑鉆頭；所述的安裝炳一端連接把手，另一端與冷卻液裝置連接；所述的冷卻液裝置設置在安裝套和安裝炳之間；所述的安裝座設置在安裝口側面；所述的深度控制裝置通過安裝座安裝在安裝口上；所述的深度控制裝置包括固定頭，控制桿，桿頭和滾珠，所述的固定頭與安裝套螺紋安裝；所述的控制桿連接固定頭和桿頭；所述的滾珠設置在桿頭上。

所述的安裝口和安裝套具體采用花鍵連接，有利于提供更優質的傳動效果以及提高精密度，進一步有利于后期的鉆孔變徑作業。

所述的控制桿具體采用實心鋼柱；所述的控制桿的外表面刻有刻度，有利于適應較強的載荷以及直觀的顯示鉆孔深度，使變徑鉆孔的位置更加精準。

所述的安裝座具體沿安裝口外壁長條狀設置；所述的安裝座上設置有多個固定孔眼，有利于配合所述的固定頭的設置，根據鉆孔深度靈活調整固定頭的固定位置。

所述的滾珠具體滑動安裝在固定頭內部，有利于利用滾珠頂在鉆孔的外部，防止鉆頭繼續深入。

所述的軸流路徑一端與冷卻液裝置連接，穿過傳動桿與變徑鉆頭的側壁連通，有利于在鉆孔作業過程中，提供冷卻液進行降溫操作。

本實用新型具有如下有益效果：

1. 本實用新型深度控制裝置的設置，有利于在鉆孔外部形成固定支撐，防止鉆頭繼續深入，提供一個穩定的深度供變徑鉆頭提供變徑作業。

2. 本實用新型冷卻液裝置和軸流路徑的設置，有利于在鉆孔過程尤其是變徑過程中給鉆頭降溫，提高鉆孔效率以及鉆頭使用壽命。

3. 本實用新型安裝口和安裝座的配合設置，使拆卸安裝更加便捷，同時機械能的傳遞效果更佳。

附圖說明

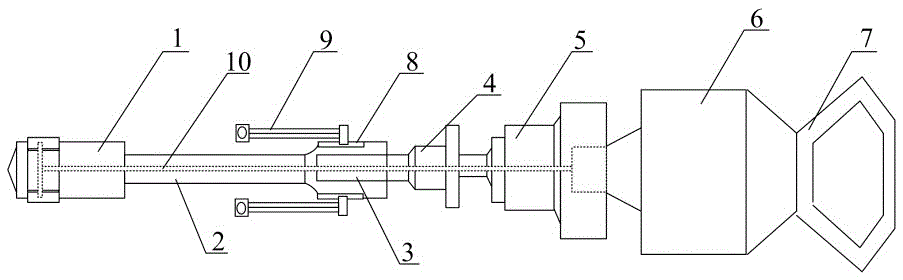

圖1是本實用新型的結構示意圖。

圖2是本實用新型的深度控制裝置結構示意圖。

其圖中：

1-變徑鉆頭，2-傳動桿，3-安裝口，4-安裝套，5-冷卻液裝置，6-安裝炳，7-把手，8-安裝座，9-深度控制裝置，91-固定頭，92-控制桿，93-桿頭，94-滾珠，10-軸流路徑。

具體實施方式

以下結合實施例和附圖對本實用新型做進一步描述：

實施例：

如附圖1和附圖2所示

本實用新型提供一種可控鉆進深度的變徑鉆頭，包括變徑鉆頭1，傳動桿2，安裝口3，安裝套4，冷卻液裝置5，安裝炳6，把手7，安裝座8，深度控制裝置9和軸流路徑10，所述的變徑鉆頭1通過傳動桿2與安裝口3連接；所述的安裝口3插接在安裝套4上；所述的冷卻液裝置5通過軸流路徑10連接變徑鉆頭1；所述的安裝炳6一端連接把手7，另一端與冷卻液裝置5連接；所述的冷卻液裝置5設置在安裝套4和安裝炳6之間；所述的安裝座8設置在安裝口3側面；所述的深度控制裝置9通過安裝座8安裝在安裝口3上；所述的深度控制裝置9包括固定頭91，控制桿92，桿頭93和滾珠94，所述的固定頭91與安裝套4螺紋安裝；所述的控制桿92連接固定頭91和桿頭93；所述的滾珠94設置在桿頭93上。

所述的安裝口3和安裝套4具體采用花鍵連接，有利于提供更優質的傳動效果以及提高精密度，進一步有利于后期的鉆孔變徑作業。

所述的控制桿92具體采用實心鋼柱；所述的控制桿92的外表面刻有刻度，有利于適應較強的載荷以及直觀的顯示鉆孔深度，使變徑鉆孔的位置更加精準。

所述的安裝座8具體沿安裝口3外壁長條狀設置；所述的安裝座8上設置有多個固定孔眼，有利于配合所述的固定頭91的設置，根據鉆孔深度靈活調整固定頭91的固定位置。

所述的滾珠94具體滑動安裝在固定頭91內部，有利于利用滾珠94頂在鉆孔的外部，防止鉆頭繼續深入。

所述的軸流路徑10一端與冷卻液裝置5連接，穿過傳動桿2與變徑鉆頭1的側壁連通，有利于在鉆孔作業過程中，提供冷卻液進行降溫操作。

本實用新型在使用變徑鉆頭1進行固定深度變徑作業時，根據作業深度，調整控制桿92的長度，再合適位置利用固定頭91和安裝座8對深度控制裝置9進行固定安裝，在鉆孔到指定深度時，桿頭93頂部的滾珠94頂在鉆孔外部的平臺上，使鉆頭不能繼續深入，開啟變徑鉆頭1進行變徑作業。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
