本發明涉及大型板材數控機床加工領域，具體為一種智能升降吸盤式板材數控加工中心及其使用方法。

背景技術：

1、目前，許多大型板材，例如：房車墻體復合板材、廂式貨車廂板材、制冷車板材等大型板材的外形、孔洞及部分沉槽等數控加工須由大型龍門銑床完成，設備昂貴，操作復雜，或者由操作工人手工操作，效率低下。

2、當前，一些數控廂板加工設備，吸附能力不強，尤其是對有輕微變形的板材加工時須由多種工裝配合完成，例如：平臺吸附系統、壓輥、T型槽結構件及專用工裝夾具等。

3、當前，一些板材加工設備加工板材時，存在平臺吸附板材不平，效果不佳從而造成加工精度缺陷或整張板材報廢等。

因此，為了解決以上問題，有必要開發一種專業性強、架構簡單、功用性強板材加工裝備。

技術實現要素：

本發明的目的在于提供一種智能升降吸盤式板材數控加工中心及其使用方法，主要用于解決現有技術中大型板材加工過程中設備昂貴、操作復雜、板料定位不準以及設備智能化不夠等問題。

本發明的技術方案是：

一種智能升降吸盤式板材數控加工中心，包括：主軸、X軸導軌、橫梁、Y軸導軌、Y軸電機、側板、X軸電機、Z軸電機、X軸滑板、Z軸滑板、Z軸導軌、定位氣缸、氣動升降滾筒、吸盤式真空吸附系統、床身，具體結構如下：

床身兩側上半部安裝有Y軸導軌，左右設置的側板通過Y軸導軌連接于床身兩側，前后方向滑動的橫梁位于兩個側板之上；橫梁前方裝有X軸導軌，左右方向滑動的X軸滑板通過X軸導軌懸掛于橫梁正前方；X滑板前方裝有Z軸導軌，上下滑動的Z軸滑板通過Z軸導軌連接在X滑板前方；Z軸滑板下方前部連接主軸，在X軸電機、Y軸電機、Z軸電機帶動下，Z軸滑板沿X軸導軌、Y軸導軌、Z軸導軌方向上自由滑動；定位氣缸、氣動升降滾筒、吸盤式真空吸附系統都分別位于床身上。

所述的智能升降吸盤式板材數控加工中心，橫梁的一側設置可在工作中自動換刀的刀庫。

所述的智能升降吸盤式板材數控加工中心，氣動升降滾筒與電氣控制系統連接，氣動升降滾筒在電氣控制系統的控制下升降，板材工件與氣動升降滾筒滾動摩擦傳動。

所述的智能升降吸盤式板材數控加工中心，定位氣缸與電氣控制系統連接，定位氣缸在電氣控制系統的控制下升降，對板材工件的位置定位。

所述的智能升降吸盤式板材數控加工中心，吸盤式真空吸附系統與電氣控制系統連接，吸盤式真空吸附系統在電氣控制系統的控制下升降，使吸盤式真空吸附系統吸住板材工件。

所述的智能升降吸盤式板材數控加工中心，板材數控加工中心的周圍布置安全光幕，安全光幕與電氣控制系統連接；在安全光幕的檢測防護范圍內發生異常時，在電氣控制系統控制下，板材數控加工中心不啟動或者停止運轉。

所述的智能升降吸盤式板材數控加工中心，板材數控加工中心還設有吸塵器和真空泵。

所述的智能升降吸盤式板材數控加工中心，板材數控加工中心采用單個龍門框架，整體鋼結構，床身分四段組合而成，采用五面銑的加工結構。

所述的智能升降吸盤式板材數控加工中心的使用方法，包括如下步驟：

(1)氣動升降滾筒升起，將加工板料運送至預定位置，定位氣缸升起將待加工板料定位，板料被固定后，吸盤式真空吸附系統升起，并將板料吸附固定；此時，氣動升降滾筒、定位氣缸下降；

(2)主軸在X軸電機和Z軸電機驅動下開始作業，主軸在作業期間，在板材加工過程中，主軸刀具加工到吸盤式真空吸附系統的任一吸盤位置時，吸盤在電氣控制系統控制下智能升降。

所述的智能升降吸盤式板材數控加工中心的使用方法，步驟(2)中，主軸進入電氣控制系統設定好的機械坐標系值時，與主軸發生干涉的吸盤下降，其他吸盤繼續吸附，避開主軸加工作業。

本發明的有益效果是：

1、本發明智能升降吸盤式板材數控加工中心的智能升降式吸盤系統，即可解決板材加工必須多工裝配合定位難題，可替代一般板材數控加工中心的專業夾緊、夾裝工具。

2、本發明解決當前一些板材加工設備加工板材時，存在的平面吸附板材不平、效果不佳，進而造成加工精度缺陷或整張板材報廢等問題。

3、本發明替代一些現有板材加工過程中需人工校準、手工操作等繁瑣勞動，提高工作效率。

4、本發明結構相對簡單，設備購置成本低，功用性強。

附圖說明

圖1是本發明主視圖；

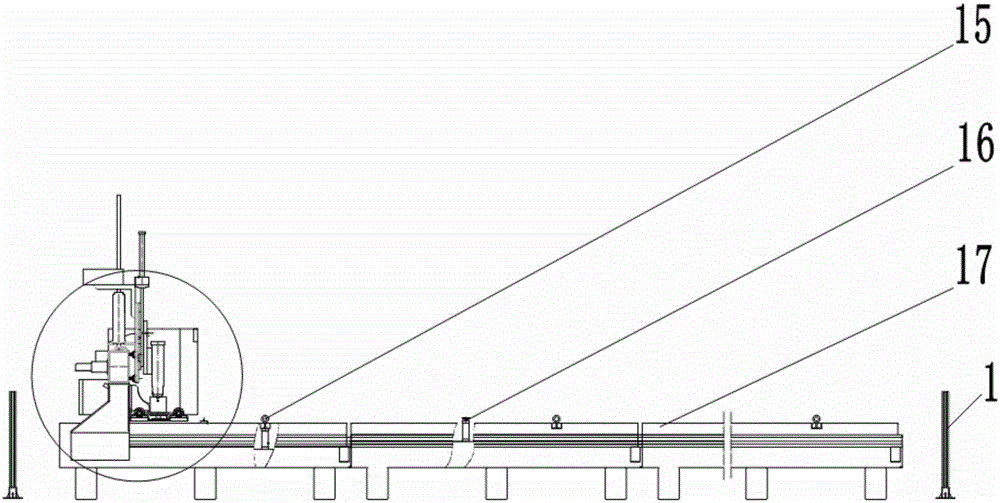

圖2是本發明側視圖；

圖3是圖2的局部放大圖；

圖4是本發明俯視圖；

圖中，1、安全光幕；2、主軸；3、X軸導軌；4、橫梁；5、Y軸導軌；6、刀庫；7、Y軸電機；8、側板；9、X軸電機；10、Z軸電機；11、X軸滑板；12、Z軸滑板；13、Z軸導軌；14、定位氣缸；15、氣動升降滾筒；16、吸盤式真空吸附系統；17、床身；18、電氣控制系統；19、吸塵器；20、真空泵。

具體實施方式

如圖1、圖2、圖3、圖4所示，本發明智能升降吸盤式板材數控加工中心，主要包括：安全光幕1、主軸2、X軸導軌3、橫梁4、Y軸導軌5、刀庫6、Y軸電機7、側板8、X軸電機9、Z軸電機10、X軸滑板11、Z軸滑板12、Z軸導軌13、定位氣缸14、氣動升降滾筒15、吸盤式真空吸附系統16、床身17、電氣控制系統18、吸塵器19、真空泵20等，具體結構如下：

床身17兩側上半部安裝有Y軸導軌5，左右設置的側板8通過Y軸導軌5連接于床身17兩側，橫梁4位于兩個側板8上部，可以前后方向滑動；橫梁4前方裝有X軸導軌3，X軸滑板11通過X軸導軌3懸掛于橫梁4正前方，可以左右方向滑動；X滑板11的前方裝有Z軸導軌13，Z軸滑板12通過Z軸導軌13連接在X滑板11的前方，可以上下滑動。Z軸滑板12下方前部連接主軸2，并可在X軸電機9、Y軸電機7、Z軸電機10帶動下，在X軸導軌3、Y軸導軌5、Z軸導軌13方向上自由滑動。

定位氣缸14、氣動升降滾筒15、吸盤式真空吸附系統16分別位于床身17上，其中：氣動升降滾筒15位于床身17之上，并可在電氣控制系統18的控制下智能升降，從而把上料時滑動摩擦變?yōu)闈L動摩擦，大大降低了工人勞動強度。定位氣缸14位于床身17之上，并可在電氣控制系統18的控制下智能升降，進行板材的位置定位，解決了人工定位操作復雜的問題。吸盤式真空吸附系統16位于床身17之上，并可在電氣控制系統18的控制下智能升降，使吸盤能牢固的吸住板材工件，使工件加工時不發生位移。

安全光幕1處于板材數控加工中心的周圍，為了防護系統，一旦有人進入安全光幕1范圍內，設備不啟動或者停止運轉。

板材數控加工中心還設有吸塵器19和真空泵20，吸塵器19通過本身的吸附功能，將板材加工過程中產生的灰塵、碎屑收集。真空泵20連接吸盤式真空吸附系統16，并為之提供吸附真空功能。

該板材數控加工中心采用單個龍門框架，整體鋼結構，床身17分四段組合而成，經時效處理，采用五面銑加工方式。刀庫6位于橫梁4的一側，設備工作中可自動換刀，替代人工換刀。

本發明的工作過程如下：

如圖1所示，在電氣控制系統18準備就位后，安全光幕1檢測防護范圍內無人。工作時啟動設備，氣動升降滾筒15升起，將加工板料運送至預定位置。定位氣缸14升起將待加工板料定位，板料被固定后，吸盤式真空吸附系統16升起，并將板料吸附固定。此時，氣動升降滾筒15、定位氣缸14下降。

主軸2在X軸電機9和Z軸電機10驅動下開始作業，主軸2在作業期間，在板材加工過程中，主軸刀具加工到吸盤式真空吸附系統16的任一吸盤位置時，吸盤在電氣控制系統18控制下智能升降，即主軸2進入電氣控制系統18設定好的機械坐標系值時，一些吸盤下降，其他吸盤繼續吸附，不與主軸2發生干涉，從而避開主軸加工作業。

結果表明，本發明經過精心設計，具有結構相對簡單、設備購置成本低、功用性強特點。本發明主要針對房車墻體復合板材、廂式貨車、制冷車板材等大型板材的外形、孔洞及部分沉槽等數控加工，實現大型板材加工時簡易、精準目的，適合大型板材數控加工使用。
