本發明具體涉及一種用于狹小空間內螺母裝配的機械臂工裝機構。

背景技術：

裝配過程是一項復雜的工藝過程，它不僅僅是將合格零件、部件簡單地連接在一起，而且要根據裝配的技術要求，通過調整、配作、檢驗等許多工作，最終保證產品的裝配質量。其主要包括清洗、連接、校正、調整和配作、平衡以及驗收試驗的工作項目，由于裝配工作的精準裝配對后續工作起到重要作用，裝配工作通常需要寬敞且直觀的裝配工況，能夠利用機器進行批量裝配，一旦涉及到在狹小空間內進行裝配時，往往需要人工操縱扳手、工裝及其他輔助工具進行，裝配效果差且無法準確到達安裝位置，耗時費力，裝配效率低下。

例如在航天航空領域中，我國航空發動機制造技術與歐美等國還有較大差距。其中一個原因就是航空發動機轉子組件的兩個葉片輪盤的連接通過多組螺栓和螺母的連接來實現的，由于航空發動機轉子葉片輪盤的進口空間狹小，連接位置處于直徑200～500mm的節圓上，封閉在狹小的兩個葉片輪盤輻板之間，盤間的最小軸向尺寸為60～150mm，盤心孔的最小直徑不大于100mm，螺母的擰緊力矩不小于50牛米。在裝配多組螺栓和螺母的過程中，螺母已經預先通過其他方式擰到螺栓上，只需要對螺母進行預緊。但是根據轉子組件的空間結構特點，需要工裝通過直徑不大于100mm的盤心孔然后對螺母進行裝配，其中安裝位置和盤心孔入口軸向尺寸為500mm左右。目前由于受限于空間位置，利用人工操縱扳手、工裝等無法準確到達安裝位置，而且安裝時無法目視到螺母，造成裝配時需要多種特定尺寸、形狀的扳手、工裝的輪流安裝，且無法保證擰緊力矩在指定的力矩范圍內，給裝配造成了極大困難。

總之，僅是依靠人工扳手的擰動，這樣裝配效率低下且裝配質量難以保證，對于裝配的幾何精度、裝配的力度的大小及力矩控制無法保證統一，難以實現批量化裝配工作，制約著航空發動機的總裝進度。

技術實現要素：

本發明的目的是提供一種用于狹小空間內螺母裝配的機械臂工裝機構，以解決由于空間受限，現有在狹小空間內裝配螺母時需要人手進行裝配，耗時費力、工作效率低下且裝配質量難以保證的問題。

本發明為解決上述技術問題采取的技術方案是：

一種用于狹小空間內螺母裝配的機械臂工裝機構，它包括電機、支撐組件、升降機構、傳動機構、姿態控制機構和執行機構，所述升降機構設置在狹小空間的進口處，支撐組件設置在升降機構上，支撐組件在升降機構的控制下沿升降機構的高度方向作出上下往復運動，執行機構鉸接在支撐組件的底部，電機設置在支撐組件上且其通過傳動機構與執行機構相連接，執行機構在姿態控制機構的帶動下作出轉動動作，執行機構在傳動機構帶動下作出螺母裝配動作。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，升降機構包括底板、校準座、移動臺、絲杠、第一搖柄、兩根中間光桿和兩根端部光桿，所述底板水平設置，底板上加工有裝配口，所述底板通過裝配口設置在狹小空間的進口處，兩根中間光桿和兩根端部光桿均豎直并列設置在底板上，移動臺水平設置，移動臺依次穿過兩根中間光桿和兩根端部光桿，移動臺分別與兩根中間光桿和兩根端部光桿滑動配合，絲杠豎直設置在兩根中間光桿之間，絲杠的下端穿過移動臺設置在底板上，絲杠的上端設置有第一搖柄，移動臺在絲杠的帶動下沿端部光桿的長度方向往復運動。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，執行機構包括主板、上鏈輪組件、下鏈輪組件和螺母套，所述主板的一端為連接端，主板的另一端為活動端，所述主板的連接端通過連接柱鉸接在支撐組件的底部，上鏈輪組件設置在主板的上端面，兩個上傳送輪之間通過上傳送鏈相連接，下鏈輪組件設置在主板的下端面，兩個下傳送輪之間通過下傳送鏈相連接，上鏈輪組件中的一個上傳送輪與下鏈輪組件中的一個下傳送輪同軸連接，螺母套位于主板的下端面且其設置在主板的活動端處，上鏈輪組件中的另一個上傳送輪與螺母套同軸連接。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，支撐組件包括大連接底座、豎桿和小連接底座，所述大連接底座(2-1)和小連接底座之間從上至下依次水平并列設置，豎桿豎直設置在大連接底座和小連接底座之間，所述電機設置在大連接底座的頂部。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，小連接底座的內部設置有錐齒輪。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，姿態控制機構包括限制框體、第二搖柄、蝸輪、蝸桿、第一傳送帶和兩個第一帶輪，所述限制框體設置在大連接底座的頂部，所述蝸輪和蝸桿均設置在限制框體內且二者相嚙合，所述第二搖柄穿過限制框體與蝸桿相連接，兩個第一帶輪中的一個所述第一帶輪設置在限制框體內且其與蝸輪同軸連接，兩個第一帶輪中的另一個所述第一帶輪套裝在連接柱上，兩個第一帶輪之間設置有第一傳送帶。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，傳動機構包括第二傳送帶和兩個第二帶輪，兩個第二帶輪中的一個所述第二帶輪套裝在電機的輸出軸上，兩個第二帶輪中的另一個所述第二帶輪設置在小連接底座的外部且該第二帶輪與錐齒輪相連接，兩個第二帶輪之間設置有第二傳送帶。

本發明為一種用于狹小空間內螺母裝配的機械臂工裝機構，優選地，電機為帶扭力限制器的電機。

本發明具有以下有益效果：

1、本發明能夠?qū)崿F(xiàn)在狹小空間內對葉片輪盤螺栓連接的預緊工作，有效替代了人工擰動扳手的方式，完成人力短時間內不能完成的裝配工作。

2、本發明中通過電機、支撐組件、升降機構、傳動機構、姿態控制機構和執行機構之間相互配合有效實現對裝配對象的周向螺母裝配連接，能夠?qū)崿F(xiàn)周向的轉動與固定。通過執行機構二自由度的轉換運動，有效完成對多組螺母的預緊工作。本發明既能夠保證裝配工作要求的精度，還能夠?qū)崿F(xiàn)批量化生產。

3、本發明中連接柱的設置能夠有效實現執行機構的定位，使執行機構達到預定位置。

4、本發明中升降機構的設置能夠帶動支撐組件、傳動機構、姿態控制機構和執行機構同步進行上下往復運動，使執行機構能夠在狹小空間中進給，最終到達預定位置。

5、本發明中傳動機構、上鏈輪組件、下鏈輪組件以及姿態控制機構中的傳送部件，能夠在執行機構的進給運動中確保動力的持續傳輸效果，即能夠?qū)崿F(xiàn)執行機構在電機動力傳輸過程中，即使執行機構在姿態控制機構作用下運動軌跡發生變化，也能保證電機動力傳輸?shù)倪B續性，保持輸入與輸出連續，沒有齒輪嚙合斷開情況出現。有效實現裝配螺母工作的連續性。

6、本發明的執行機構能夠在進給運動中根據葉片輪盤內部空間的大小對主板進行轉動，使執行機構在狹小空間中進給，最終到預定位置。同時控制執行機構的上下進給運動和主板的轉動，依靠進給運動之間的配合使執行機構在狹小空間達到預定位置，實現螺母的預緊工作。

7、本發明中的電機為帶扭力限制器的電機，當所要裝配的螺母的預緊力為74～76牛米時，選擇與之相對應的扭力限制值在75牛米的電機，在擰緊裝配的過程中，當達到74～76牛米扭矩時，能夠?qū)崿F(xiàn)過載保護，使螺母的預緊力矩達到指定范圍。有效增強本發明裝配的準確性和安全性。

8、本發明中傳動機構、姿態控制機構和執行機構中的帶傳動和鏈傳動的傳動方式，不但能夠傳動較大力矩，同時還減輕了工裝整體的質量。

9、本發明中執行機構中的主板形狀和尺寸根據所工作區間調整更換，能夠滿足在葉片輪盤內直徑200～500mm的節圓上的螺母的預緊。

10、本發明有效保證螺母的裝配質量，省時省力且能夠保證裝配效率，實現螺母批量化裝配的過程。本發明適用范圍廣泛，不僅適用于航空發動機轉子組件的兩個葉片輪盤的連接，也適用于其他狹小空間內的螺母裝配工作。

附圖說明

圖1是本發明的立體結構示意圖，圖中去掉升降機構3；

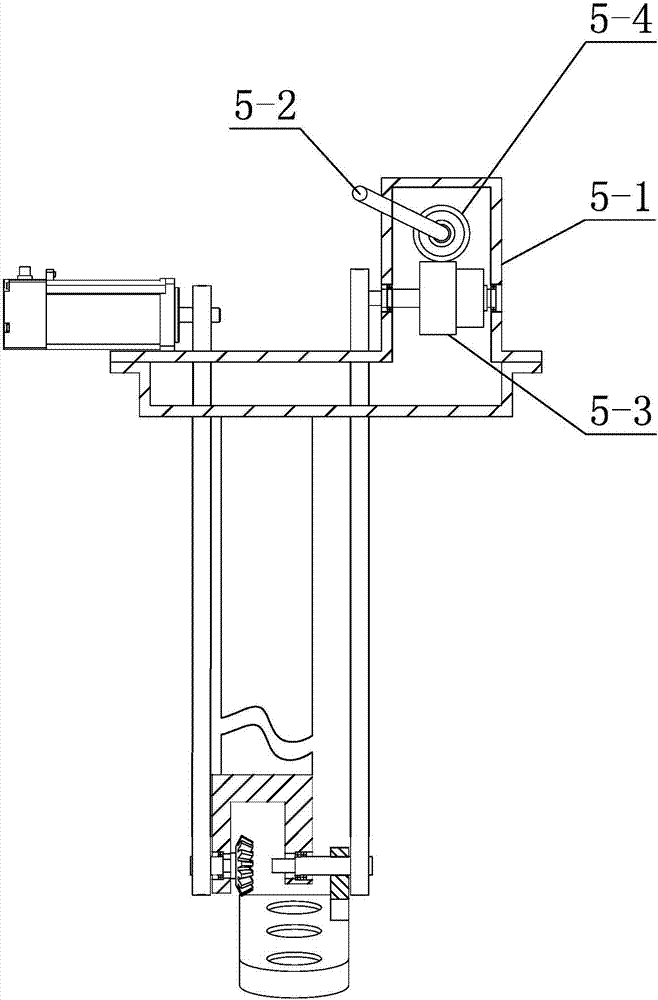

圖2是支撐組件2、傳動機構4、姿態控制機構5和執行機構6之間連接關系的主視結構剖面圖，圖中去掉第一傳送帶5-5和第二傳送帶4-1；

圖3是升降機構3設置在航空發動機轉子的葉片輪盤9上時的工作狀態示意圖；

圖4是本發明設置在航空發動機轉子的葉片輪盤9上時的工作狀態示意圖，圖中箭頭表示升降機構3在執行機構6完成一個工位的裝配，使升降機構3帶動整體向上運動后，輔助執行機構6轉換工位時的轉動方向；

圖5是本發明在航空發動機轉子的葉片輪盤9上裝配螺母的初始工作狀態示意圖，圖中箭頭方向表示執行機構6的下落方向；

圖6是本發明在航空發動機轉子的葉片輪盤9上裝配螺母的第一工作階段的狀態示意圖；

圖7是圖6的主視結構剖面圖；

圖8是本發明在航空發動機轉子的葉片輪盤9上裝配螺母的第二工作階段的狀態示意圖，圖中三個箭頭從左至右分別表示第二搖柄5-2的轉動方向、第一搖柄3-5的轉動方向以及升降機構3的轉動方向；

圖9是圖8的主視結構剖面圖，圖中三個箭頭從上至下分別表示第一搖柄3-5的轉動方向、支撐組件2的下落方向和執行機構6的轉動方向；

圖10是本發明在航空發動機轉子的葉片輪盤9上最終裝配螺母的工作狀態示意圖；

圖11是圖10的主視結構剖面圖；

圖12是支撐組件2和執行機構6之間連接關系的立體結構示意圖；

圖13是傳動機構4、姿態控制機構5和執行機構6之間連接關系的主視結構剖面圖。

具體實施方式

具體實施方式一：結合圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8、圖9、圖10、圖11、圖12和圖13說明本實施方式，本實施方式包括電機1、支撐組件2、升降機構3、傳動機構4、姿態控制機構5和執行機構6，所述升降機構3設置在狹小空間的進口處，支撐組件2設置在升降機構3上，支撐組件2在升降機構3的控制下沿升降機構3的高度方向作出上下往復運動，執行機構6鉸接在支撐組件的底部，電機1設置在支撐組件2上，電機1通過傳動機構4與執行機構6相連接，執行機構6在姿態控制機構5的帶動下作出轉動動作，執行機構6在傳動機構4帶動下作出螺母裝配動作。

航空發動機轉子葉片輪盤9的內部需要進行多組螺母的裝配，當將本發明應用在航空發動機轉子葉片輪盤9上時，升降機構3設置在航空發動機轉子葉片輪盤9的盤面上，執行機構6正對航空發動機轉子葉片輪盤9的進口處，執行機構6在電機1、支撐組件2、升降機構3、傳動機構4和姿態控制機構5配合下伸入航空發動機轉子葉片輪盤9的內部實現多組螺母的裝配工作。

具體實施方式二：結合圖3、圖4、圖5、圖6、圖8和圖10說明本實施方式，本實施方式中升降機構3包括底板3-1、校準座3-2、移動臺3-3、絲杠3-4、第一搖柄3-5、兩根中間光桿3-6和兩根端部光桿3-7，所述底板3-1水平設置，底板3-1上加工有裝配口，所述底板3-1通過裝配口設置在狹小空間的進口處，兩根中間光桿3-6和兩根端部光桿3-7均豎直并列設置在底板3-1上，移動臺3-3水平設置，移動臺3-3依次穿過兩根中間光桿3-6和兩根端部光桿3-7，移動臺3-3分別與兩根中間光桿3-6和兩根端部光桿3-7滑動配合，絲杠3-4豎直設置在兩根中間光桿3-6之間，絲杠3-4的下端穿過移動臺3-3設置在底板3-1上，絲杠3-4的上端設置有第一搖柄3-5，移動臺3-3在絲杠3-4的帶動下沿端部光桿3-7的長度方向往復運動。

本實施方式中底板3-1起到固定支撐的作用，兩根中間光桿3-6和兩根端部光桿3-7的設置為移動臺3-3的升降運動提供軌道，絲杠3-4在第一搖柄3-5的轉動下為移動臺3-3的升降運動提供動力。

本實施方式中移動臺3-3為l形。l形移動臺有兩個方面的作用，第一個方面是定位作用，執行機構6、電機1、支撐組件2、傳動機構4和姿態控制機構5系統通過校準座3-2上的定位銷與升降機構3連接在一起，根據工裝各機構尺寸之間的數學擬合計算，在該定位銷位置坐標下能夠滿足執行機構3的螺母套6-4能夠與螺母同軸。第二個方面是支撐作用，l形可以增大支撐面積，使得移動臺3-3強度增加，同時還可以減輕自身重量。

本實施方式中兩根中間光桿3-6之間設置有限位器21，用于限制移動臺3-3的上升過程中的極限位置。其它未提及的結構及連接關系與具體實施方式一相同。

具體實施方式三：結合圖1、圖2、圖5、圖7、圖9、圖11和圖12說明本實施方式，本實施方式中執行機構6包括主板6-1、上鏈輪組件6-2、下鏈輪組件6-3和螺母套6-4，所述主板6-1的一端為連接端，主板6-1的另一端為活動端，所述主板6-1的連接端通過連接柱7鉸接在支撐組件2的底部，上鏈輪組件6-2設置在主板6-1的上端面，下鏈輪組件6-3設置在主板6-1的下端面，上鏈輪組件6-2中的一個上傳送輪6-2-1與下鏈輪組件6-3中的一個下傳送輪6-3-1同軸連接，螺母套6-4位于主板6-1的下端面且設置在主板6-1的活動端處，上鏈輪組件6-2中的另一個上傳送輪6-2-1與螺母套6-4同軸連接。

本實施方式中上鏈輪組件6-2和下鏈輪組件6-3的結構相同且結構均為現有結構，上鏈輪組件6-2包括上傳送鏈6-2-2和兩個上傳送輪6-2-1。兩個上傳送輪6-2-1之間通過上傳送鏈6-2-2相連接。下鏈輪組件6-3包括下傳送鏈6-3-2和兩個下傳送輪6-3-1。兩個下傳送輪6-3-1之間通過下傳送鏈6-3-2相連接。上鏈輪組件6-2中的一個上傳送輪6-2-1與下鏈輪組件6-3中的一個下傳送輪6-3-1同軸連接指的是轉軸10穿過主板6-1，轉軸10的一端套裝有上傳送輪6-2-1的一個上傳送輪6-2-1，轉軸10的另一端套裝有下鏈輪組件6-3中的一個下傳送輪6-3-1。

本實施方式中主板6-1的最大徑向尺寸小于或等于航空發動機轉子的葉片輪盤9的盤心孔直徑。其它未提及的結構及連接關系與具體實施方式二相同。

具體實施方式四：結合圖1、圖2、圖7和圖6說明本實施方式，本實施方式中支撐組件2包括大連接底座2-1、豎桿2-2和小連接底座2-3，所述大連接底座2-1和小連接底座2-3之間從上至下依次水平并列設置，豎桿2-2豎直設置在大連接底座2-1和小連接底座2-3之間，所述電機1設置在大連接底座2-1的頂部。

本實施方式中大連接底座2-1、豎桿2-2和小連接底座2-3之間相互配合有效實現電機1、支撐傳動機構4、姿態控制機構5和執行機構6的作用。豎桿2-2的兩端分別與連接底座2-1和小連接底座2-3固定連接。其它未提及的結構及連接關系與具體實施方式三相同。

具體實施方式五：結合圖1、圖2、圖12和圖13說明本實施方式，本實施方式中小連接底座2-3的內部設置有錐齒輪8。本實施方式中大連接底座2-1可拆卸連接在校準座3-2上，二者的連接部位根據具體的裝配要求進行連接。其它未提及的結構及連接關系與具體實施方式四相同。

具體實施方式六：結合圖1、圖2、圖4、圖6、圖7、圖8、圖9、圖10、圖11和圖13說明本實施方式，本實施方式中姿態控制機構5包括限制框體5-1、第二搖柄5-2、蝸輪5-3、蝸桿5-4、第一傳送帶5-5和兩個第一帶輪5-6，所述限制框體5-1設置在大連接底座2-1的頂部，所述蝸輪5-3和蝸桿5-4均設置在限制框體5-1內且二者相嚙合，所述第二搖柄5-2穿過限制框體5-1與蝸桿5-4相連接，兩個第一帶輪5-6中的一個所述第一帶輪5-6設置在限制框體5-1內且其與蝸輪5-3同軸連接，兩個第一帶輪5-6中的另一個所述第一帶輪5-6套裝在連接柱7上，兩個第一帶輪5-6之間設置有第一傳送帶5-5。

本實施方式中與蝸輪5-3同軸連接的第一帶輪5-6設置在蝸輪5-3遠離支撐組件2的一側。

本實施方式中執行機構6具有兩個自由度，分別由電機1的驅動和人工轉動第二搖柄5-2驅動。帶扭力限制器的電機1通過帶傳動、錐齒輪傳動、鏈傳動帶動執行機構6執行機構螺母套6-4轉動，第二搖柄5-2通過蝸輪5-3、蝸桿5-4、第一傳送帶5-5和兩個第一帶輪5-6帶動主板6-1轉動，分別實現執行機構6的主運動和轉動進給運動。本發明中帶傳動、錐齒輪傳動和鏈傳動的工作原理與現有結構的工作原理相同。其它未提及的結構及連接關系與具體實施方式一、二或五相同。

具體實施方式七：結合圖1、圖2、圖4、圖6、圖7、圖8、圖9、圖10、圖11和圖13說明本實施方式，本實施方式中傳動機構4包括第二傳送帶4-1和兩個第二帶輪4-2，兩個第二帶輪4-2中的一個所述第二帶輪4-2套裝在電機1的輸出軸上，兩個第二帶輪4-2中的另一個所述第二帶輪4-2設置在小連接底座2-3的外部且該第二帶輪4-2與錐齒輪8相連接，兩個第二帶輪4-2之間設置有第二傳送帶4-1。其它未提及的結構及連接關系與具體實施方式六相同。

具體實施方式八：結合圖1和圖2說明本實施方式，本實施方式中電機1為帶扭力限制器的電機。帶扭力限制器的電機為現有產品。

本發明中的電機1為帶扭力限制器的電機，啟動電機1，電機1通過帶傳動、錐齒輪傳動和鏈傳動最終將力矩傳輸?shù)綀?zhí)行機構6的螺母套6-4上，螺母套6-4帶動螺母轉動在螺栓上，完成對螺母的預緊。在本發明在對螺母的預緊過程中，當預緊力矩達到力矩范圍內時，由于帶扭力限制器的電機的作用，使電機1的輸出與執行機構6分離，實現過載保護，從而使螺母的預緊力矩達到指定范圍。

當本發明中的執行機構6在轉換工位時，升降機構3中的底板3-1與航空發動機轉子的葉片輪盤9通過若干組螺栓螺母固定連接，當執行機構6完成對葉片輪盤9的內部的一個螺母的預緊時，調整升降機構3與航空發動機轉子的葉片輪盤9的相對位置，即繞葉片輪盤9的軸心旋轉升降機構3，從而完成轉換執行機構6工位的過程，再次使升降機構3與葉片輪盤9固定，使執行機構6在經過一些列進給動作后能夠依次完成對葉片輪盤9的內部若干組螺栓螺母的預緊。

本發明航空發動機轉子葉片輪盤間螺母裝配的機械臂工裝機構機械臂帶傳動、蝸輪蝸桿傳動結構圖。帶扭力限制器的電機1與帶輪3-1安裝固連，它們由電機座2支撐；帶輪3-2與錐齒輪5-1安裝固連，它們由連接座13支撐。機械臂中搖柄9-2與蝸桿10安裝固連，蝸桿10與渦輪11由電機座2支撐，渦輪11與帶輪3-3安裝固連。電機座2與支撐桿12安裝固連，支撐桿12與連接座13安裝固連，小底座15與帶輪3-4安裝固接，小底座15通過連接柱14與連接座13鉸接。帶扭力限制器的電機1通過帶傳動帶動錐齒輪5-1轉動，搖柄9-2通過蝸輪蝸桿、帶傳動帶動小底座15轉動。錐齒輪5-1和小底座15是二自由度輪系結構的輸入端。這段保留就可以，有益無害

本發明中錐齒輪8由小連接底座2-3支撐，主板6-1通過連接柱7與小連接底座2-3鉸接，錐齒輪8中的豎直齒輪8-1與水平齒輪8-2相嚙合，水平齒輪8-2與下鏈輪組件6-3安裝固連，它們均由主板6-1支撐。小連接底座2-3、水平齒輪8-2和主板6-1構成一個二自由度輪系，在錐齒輪8和主板6-1共同作用下使水平齒輪8-2和下鏈輪組件6-3同步轉動。當執行機構6的進給運動結束以后，即主板6-1停止繞小連接底座2-3轉動，由于蝸輪5-3和蝸桿5-4的自鎖作用，使主板6-1固定。此時開啟帶扭力限制器的電機1帶動豎直齒輪8-1轉動，豎直齒輪8-1通過二自由度輪系結構帶動下鏈輪組件6-3轉動，下鏈輪組件6-3轉動帶動上鏈輪組件6-2轉動，上鏈輪組件6-2轉動帶動螺母套6-4轉動，從而實現執行機構6對航空發動機轉子的葉片輪盤9間螺母的預緊過程。

本發明中底板3-1設置在航空發動機轉子的葉片輪盤9上，并且在航空發動機轉子的葉片輪盤9上標記出相應的位置序號。當執行機構6完成對葉片輪盤9間的一個螺母的預緊時，調整升降機構3與航空發動機轉子的葉片輪盤9的相對位置，即繞航空發動機轉子的葉片輪盤9的軸心旋轉升降機構3，轉換執行機構6的工位，再次使升降機構3定位在葉片輪盤9上，使執行機構6在經過一些列進給動作后能夠依次完成對葉片輪盤9上多組螺母的預緊。絲杠3-4、兩根中間光桿3-6和兩根端部光桿3-7由底板3-1與限位器21共同支撐，移動臺3-3即是絲杠螺母座，第一搖柄3-5與絲杠3-4安裝固連，轉動第一搖柄3-5通過絲杠3-4傳動帶動移動臺3-3作上下運動。移動臺3-3上的定位銷與連接在校準座3-2上，二者相互配合，從而有效實現將執行機構6在航空發動機轉子的葉片輪盤9的輪盤孔內部的定位。經過事先的數學模型計算，將執行機構6通過定位銷固定在這種位置下，剛好使執行機構6在進給運動結束以后到達預定位置，即螺母中心軸線與執行機構6外四方或外六方或外十二方孔結構中的軸線重合，完成定位要求。升降機構3上的定位銷與校準座3-2相互配合以后，通過轉動第一搖柄3-5帶動移動臺3-3上下進給運動，使執行機構6也能夠隨著移動臺3-3作出相應的上下往復運動，輔助執行機構6能夠在狹小空間內運動并根據具體空間要求隨時調整姿態從而最終到達預定位置。

根據圖5至圖10說明本發明各個階段的工作過程：

當本發明應用在航空發動機轉子的葉片輪盤9上進行多組螺母裝配時，本發明的螺母裝配工作分為幾個運動階段完成，具體如下幾個部分：

1)初始工作階段：首先將升降機構3依靠墻面固定安裝，使其對地固定從而能夠承載電機1工作時的反作用力與力矩。同時，升降機構3中的底板3-1通過裝配口套裝在葉片輪盤9的盤心孔處，通過天車或其他輔助設備將執行機構6靠近葉片輪盤9的進口處，搖動第二搖柄5-2，使姿態控制機構5中蝸輪5-3、蝸桿5-4、第一傳送帶5-5和兩個第一帶輪5-6開始工作將執行機構6的姿態進行調整直至執行機構6中主板6-1的長度方向與豎桿2-2的軸向方向同向位置，為下一步進給運動做好準備。

2)第一工作階段：通過天車或其他輔助設備在目視情形下，將執行機構6豎直放入葉片輪盤9圓柱形型腔的內部，當執行機構6到達工作區域附近時，將升降機構3上的校校準座3-2進行定位，從而使執行機構6在航空發動機轉子的葉片輪盤9的盤孔內部實現定位，順時針搖動第一搖柄3-5使升降機構3中的絲杠3-4帶動將執行機構6繼續豎直向下運動，同時順時針搖動第二搖柄5-2使主板6-1在連接柱7、第一傳送帶5-5和兩個第一帶輪5-6相互配合下開始轉動。最終在兩種運動聯系配合下，使執行機構6在狹小空間內到達指定位置。

3)第二工作階段：停止轉動第二搖柄5-2，由于姿態控制機構5中蝸輪5-3和蝸桿5-4的自鎖作用限制了主板6-1的轉動，此時主板6-1轉動角度為90度，即主板6-1轉動至水平位置，也就是主板6-1的長度方向與豎桿2-2的軸向方向相垂直，之后再調整第一搖柄3-5使執行機構6上下運動，直至螺母剛好能夠嵌入螺母套6-4中，完成準備動作。

4)最終裝配螺母階段：使執行機構6的螺母套6-4與葉片輪盤9上螺栓進行定位配合，電機1工作驅動執行機構6實現螺母上的預緊，當達到指定范圍的力矩時，電機1在扭力限制器作用下動力輸出斷開，使預緊力達到指定范圍。

裝配完畢一組螺母后，執行機構6在升降機構3或姿態控制機構5的控制下轉換工位，實現對下一組螺母進行裝配。裝配過程與上述過程中的最終裝配螺母階段的操作過程同理。

本發明裝配完畢多組螺母后，其從航空發動機轉子的葉片輪盤9取出的過程為上述過程的逆過程。
