本發明涉及一種吹保護氣的結構及方法，特別涉及一種激光焊接機同軸吹保護氣的結構及方法。

背景技術：

激光焊接是利用高能量的激光脈沖對材料進行微小區域內的局部加熱，激光輻射的能量通過熱傳導向材料的內部擴散，將材料熔化后形成特定熔池以達到焊接的目的，在焊接中需要進行吹保護氣，保護氣的作用是，一、保護聚焦透鏡免受金屬蒸氣污染和液體熔滴的濺射保護氣體可以保護激光焊接機聚焦透鏡免受金屬蒸氣污染和液體熔滴的濺射，特別在高功率焊接時，由于其噴出物變得非常有力，此時保護透鏡則更為必要，二、保護氣體對驅散高功率激光焊接產生的等離子屏蔽很有效，三、保護氣體可使工件在焊接過程中免受氧化，現有技術中，對激光焊接吹保護氣均采用側吹裝置，即是保護氣進管從激光同軸套的一側通入，現有的激光焊接保護氣的側吹裝置跟著焊接頭一起運動，保護氣的吹氣方向相對焊接頭始終保持不變，在焊接軌跡為直線時，保護氣的吹氣方向相對焊接軌跡是不變的，而實際生產中常常存在較復雜非規則曲線軌跡的激光焊接，用現有的激光焊接保護氣的側吹裝置，常出現吹保護氣方向相對焊接軌跡是改變的，焊縫容易被氧化，并且對孔外等離子體的抑制吹散控制作用改變，造成焊接過程不穩定，影響焊縫的熔深、氣孔的形成等，不利于焊接的需要，導致焊縫性能降低；以及造成焊接表面氣流紊流，形成飛濺，污染鏡片等，且現有的激光焊接保護氣的側吹裝置，從側面單一方向進氣，容易造成保護氣的浪費，增加保護氣的用量。

技術實現要素：

本發明要解決的技術問題，在于提供一種保護氣用量少、進氣均勻、不會損傷、污染鏡片、焊縫光滑、沒有氣孔形成的激光焊接機同軸吹保護氣結構。

本發明通過下述方案實現：一種激光焊接機同軸吹保護氣的結構，其包括環繞盤管和保護氣進管，所述環繞盤管繞在激光同軸套的外側，所述環繞盤管的一端連接保護氣進氣口，所述保護氣進管設有三根，均設置在所述環繞盤管的下端，連接所述環繞盤管和所述激光同軸套，所述保護氣進管與所述激光同軸套之間的夾角為銳角，所述激光同軸套上與所述保護氣進管的連接處設有同軸套保護氣進氣口。

所述保護氣進管與所述激光同軸套之間的夾角為15度。

所述保護氣進氣口與所述環繞盤管連通，所述環繞盤管分別與三根所述保護氣進管連通，三根所述保護氣進管分別通過所述同軸套保護氣進氣口與所述激光同軸套連通。

所述同軸套保護氣進氣口為橢圓形。

三個所述保護氣進管和同軸套保護氣進氣口在所述激光同軸套外側均勻分布。

一種激光焊接機同軸吹保護氣的方法：保護氣從保護氣進氣口進入環繞盤管內，保護氣在環繞盤管內進行緩沖和均勻再分布后分別進入三根傾斜15度的保護氣進管，保護氣進管內的保護氣從同軸套保護氣進氣口進入激光同軸套，在激光頭的四周分布。

本發明的有益效果為：

1、本發明一種激光焊接機同軸吹保護氣的結構設有環繞盤管，保護氣在環繞盤管內緩沖，并分布均勻后，通過保護氣進管進入激光同軸套；

2、本發明一種激光焊接機同軸吹保護氣的結構的保護氣進管設有三根，并為15度斜管，使得保護氣方向均勻分布在焊接頭的四周，出氣均勻，在焊接過程中，吹保護氣方向相對焊接軌跡不會改變，焊縫不容易被氧化，焊接過程穩定，焊縫光滑，質量提升沒有焊接氣孔產生；

3、本發明一種激光焊接機同軸吹保護氣的結構的保護氣方向均勻分布在焊接頭的四周，使得出氣均勻，相比于側面單一方向進氣來說，不容造成保護氣的浪費，減少保護氣的用量；

4、本發明一種激光焊接機同軸吹保護氣的結構的保護氣方向均勻分布在焊接頭的四周，相比于側面單一方向進氣來說，更夠?qū)⒑附訒r進入同軸內部的飛濺物吹落，防止損傷鏡片。

附圖說明

圖1為本發明一種激光焊接機同軸吹保護氣的結構的立體結構示意圖。

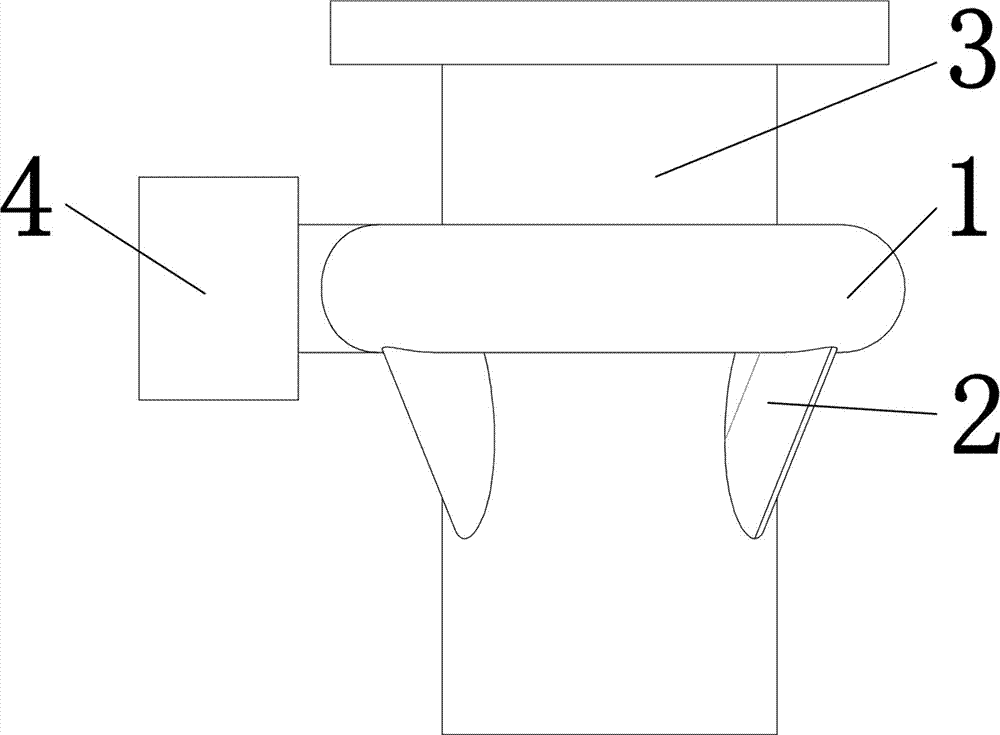

圖2為本發明一種激光焊接機同軸吹保護氣的結構的正視結構示意圖。

圖3為本發明一種激光焊接機同軸吹保護氣的結構的正視剖面結構示意圖。

圖4為本發明一種激光焊接機同軸吹保護氣的結構的側視剖面結構示意圖。

圖5為本發明一種激光焊接機同軸吹保護氣的結構的仰視結構示意圖。

圖中：1為環繞盤管，2為保護氣進管，3為激光同軸套，4為保護氣進氣口，5為同軸套保護氣進氣口。

具體實施方式

下面結合圖1-5對本發明進一步說明，但本發明保護范圍不局限所述內容。

其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向，且附圖均采用非常簡化的形式且均使用非精準的比率，僅用以方便、明晰地輔助說明本發明實施例的目的。

為了清楚，不描述實際實施例的全部特征，在下列描述中，不詳細描述公知的功能和結構，因為它們會使本發明由于不必要的細節而混亂，應當認為在任何實際實施例的開發中，必須做出大量實施細節以實現開發者的特定目標，例如按照有關系統或有關商業的限制，由一個實施例改變?yōu)榱硪粋€實施例，另外，應當認為這種開發工作可能是復雜和耗費時間的，但是對于本領域技術人員來說僅僅是常規工作。

一種激光焊接機同軸吹保護氣的結構，其包括環繞盤管1和保護氣進管2，環繞盤管1繞在激光同軸套3的外側，環繞盤管1的一端連接保護氣進氣口4，保護氣進管2設有三根，均設置在環繞盤管1的下端，連接環繞盤管1和激光同軸套3，保護氣進管2與激光同軸套3之間的夾角為銳角，激光同軸套3上與保護氣進管2的連接處設有同軸套保護氣進氣口5。

保護氣進管2與激光同軸套3之間的夾角為15度。

保護氣進氣口4與環繞盤管1連通，環繞盤管1分別與三根保護氣進管2連通，三根保護氣進管2分別通過同軸套保護氣進氣口5與激光同軸套3連通。

同軸套保護氣進氣口5為橢圓形。

三個保護氣進管2和同軸套保護氣進氣口5在激光同軸套3外側均勻分布。

一種激光焊接機同軸吹保護氣的方法：保護氣從保護氣進氣口4進入環繞盤管1內，保護氣在環繞盤管1內進行緩沖和均勻再分布后分別進入三根傾斜15度的保護氣進管2，保護氣進管2內的保護氣從同軸套保護氣進氣口5進入激光同軸套3，在激光頭的四周分布。

盡管已經對本發明的技術方案做了較為詳細的闡述和列舉，應當理解，對于本領域技術人員來說，對上述實施例做出修改或者采用等同的替代方案，這對本領域的技術人員而言是顯而易見，在不偏離本發明精神的基礎上所做的這些修改或改進，均屬于本發明要求保護的范圍。

技術特征：

技術總結
本發明公開了一種激光焊接機同軸吹保護氣的結構，其包括環繞盤管和保護氣進管，環繞盤管繞在激光同軸套的外側，環繞盤管的一端連接保護氣進氣口，保護氣進管設有三根，均設置在環繞盤管的下端，連接環繞盤管和激光同軸套，保護氣進管與激光同軸套之間的夾角為銳角，激光同軸套上與保護氣進管的連接處設有同軸套保護氣進氣口。本發明的優點：環繞盤管和保護氣進管的設置使得保護氣方向均勻分布在焊接頭的四周，出氣均勻，焊機時焊縫不容易被氧化，焊接過程穩定，焊縫光滑，質量提升沒有焊接氣孔產生；相比于側面單一方向進氣來說，不容造成保護氣的浪費，減少保護氣的用量，更夠?qū)⒑附訒r進入同軸內部的飛濺物吹落，防止損傷鏡片。

技術研發人員：馮臣相
受保護的技術使用者：馮臣相
技術研發日：2017.05.17
技術公布日：2017.07.28
